[CAD]4层厂房给排水及消防图纸(自动喷水灭火系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统

附件详情

一、项目概要及设计范围

设计范围包括室内给排水、雨水系统、室内消防给水系统、自动喷水灭火系统及室内灭火器配置设计。
根据建筑等专业提供的资料,该项目火灾危险性为丙类,耐火等级为二级.

二、系统设计

1.生活给水系统
根据市政部门提供资料，该项目室内生活给水采用室外给水管网直接供水，供水压力不得低于0.25Mpa；室外给水管道采用球墨铸铁管。
2.消火栓给水灭火系统
该项目室内消火栓用水量为10L/S;室外消火栓用水量为40L/S;
3.自动喷水灭火系统
自动喷水灭火系统按中II危险级，喷水强度为8L/min.m2,用水量为30L/s.
4.灭火器配置
该项目为中危险等级,选用磷酸铵盐手提式灭火器.
5.排水系统
室内排水系统采用废污水合流,排入厂区污水管网.

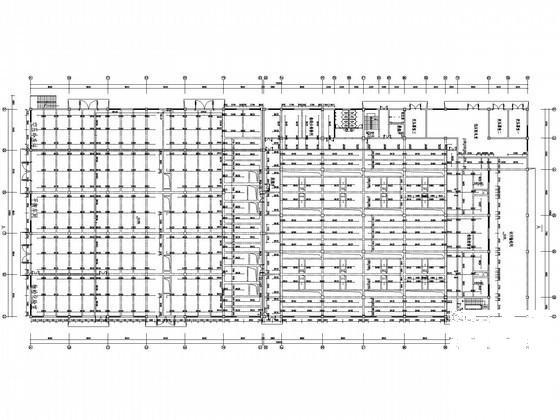

二层给排水平面图

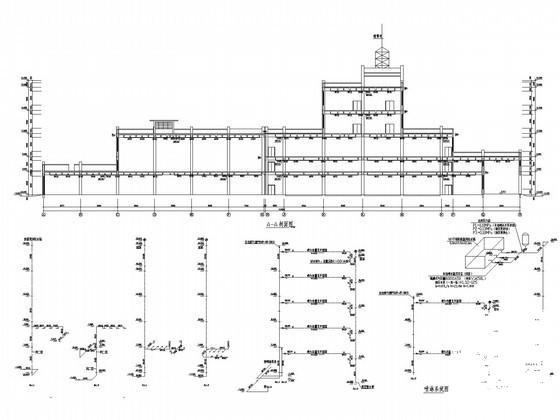

给排水系统图

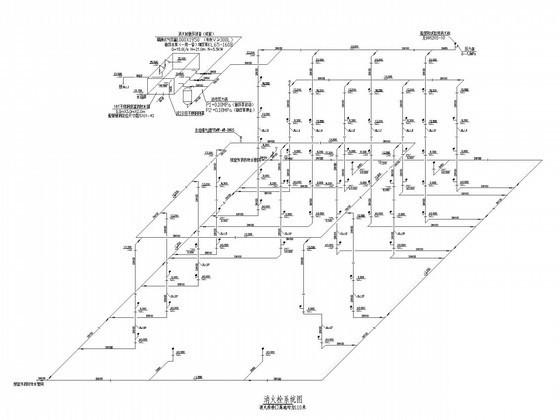

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

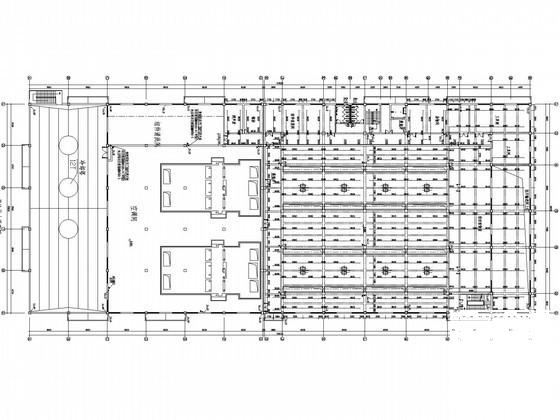

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
