一份5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸（大院）

hhtu3yy · 发表于 2020-2-16 15:21:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱,水泵站
供水方式：市政供水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：15
特殊系统：雨水回收
大样节点：水箱,水泵,泵房,卫生间,集水坑
项目所在地：江苏

一、项目概要
该项目为多层办公楼，总建筑面积为18259平方米，其中地下6535平方米，地上11724平方米(含保温层面积：104平方米）；建筑层数及高度：地上四层局部五层，建筑高度23.95米；建筑建筑设计结构形式为混凝土框架结构，抗震设防烈度7度，抗震设防类别为标准设防类（简称丙类），设计使用年限为50年；防火设计的建筑分类为多层办公建筑，其耐火等级为二级；地下一级。

二、设计范围
该资料范围为建筑轮廓线以外1.5米内的室内给水排水管道及消防管道。

三、系统说明
该项目设有生活给水系统、生活排水系统、雨水排水系统，消防给水系统，建筑灭火器的配置。
1、生活给水系统：本建筑供水水源为城市自来水，市政供水压力为0.25MPa，
2、生活排水系统：本建筑生活污、废水合流排至室外污水管网，汇集后排入市政污水管网；
3、雨水排水系统：本建筑屋面雨水采用传统内排水系统，经室内雨水管排至室外雨水管道；
4、消防给水系统：本建筑室外消防用水量为30L/s，室内消火栓用水量为15L/s,同时使用水枪数量3支，每根竖管最小流量10L/s；室外消防用水由市政管网供给，室内消防用水由消防泵房供给。
... ...

四、图纸展示

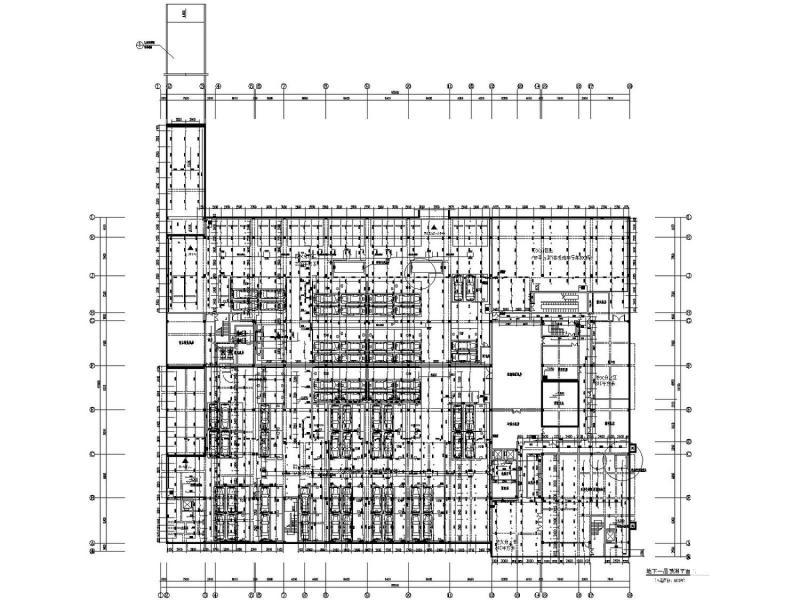

地下一层喷淋平面图

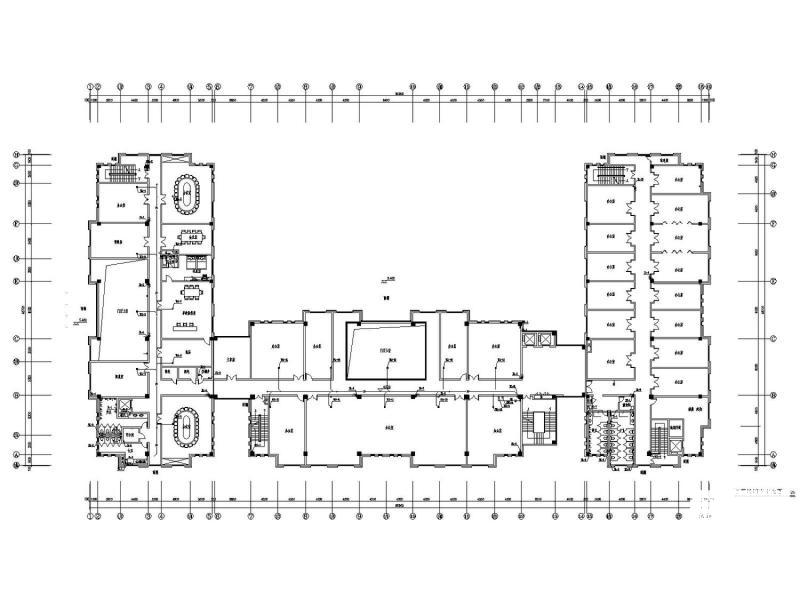

一层给排水平面图

二层给排水平面图

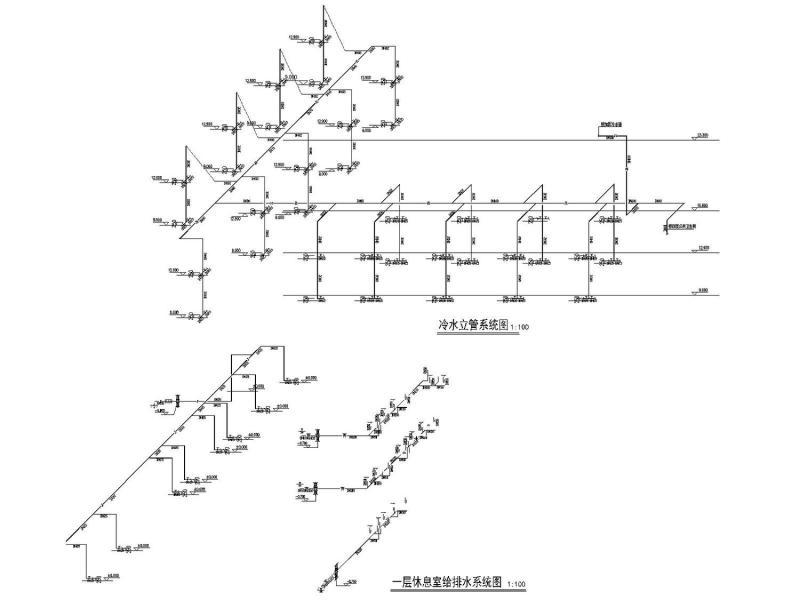

一层休息室给排水系统图

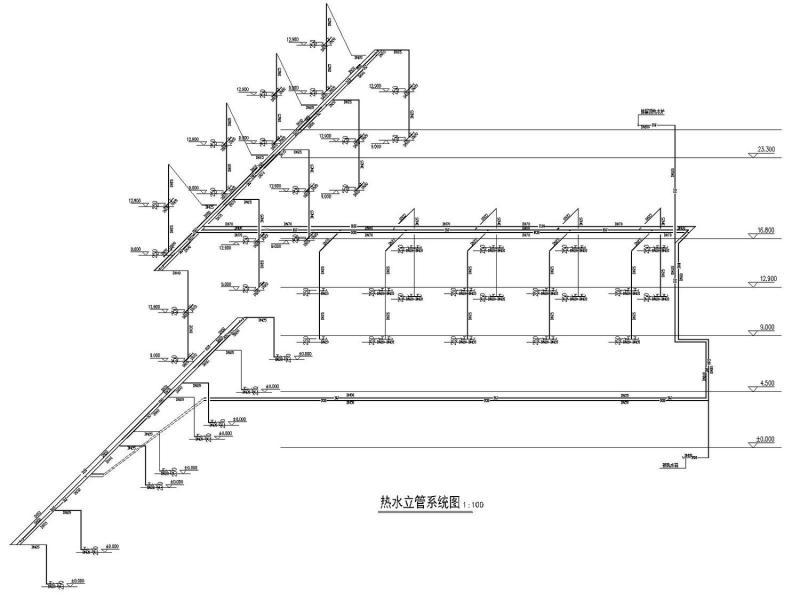

热水系统图

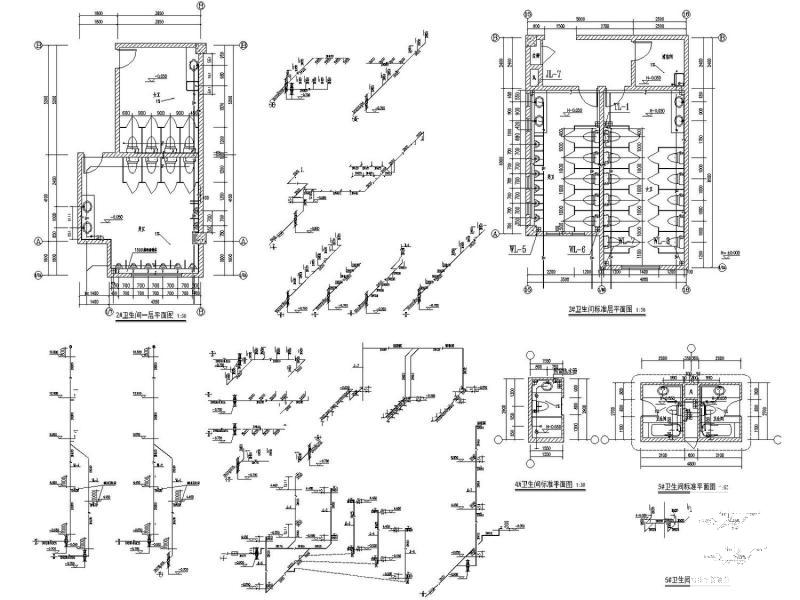

卫生间标准层平面图

雨水回用水处理系统工艺原理图
