该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：办公,商业
-
建筑高度类型：高层建筑
-
建筑设计面积：100400平方米
-
建筑地上层数：24层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：45张
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
冷热源：空气调节器
-
空调系统：制冷剂系统
-
送风方式：散流器送风
-
项目所在地：安徽
附件详情
-
资料目录
-
空调、通风工程施工图设计总说明
-
主要设备表
-
正压送风系统原理图
-
地下
通风防排烟
平面图
-
暖通冷媒系统平面图
-
层暖通平面图
-
地下战时通风平面图
-
人防单元进排风口部大样图
-
移动电站大样图
附件详情
项目概要：该项目为创新平台二期J区1#楼，J 区1# 楼地上面积约为8.11万平米，地下面积约为1.93万 平米，总建筑面积约10.04万平米。1#办公楼包含A(24层)、B（20层）、三层裙房，建筑高度分别为99.9米、83.9米、15.9米，功能主要为办公、配套服务用房。地下室二层，主要由平层停车、设备用房等功能组成。
设计内容：(1)本楼通风、防排烟系统设计；(2)中央空调系统设计；
冷热源：该项目空调系统采用变制冷剂流量多联机+新风系统，空调室外机分别放置于裙房屋面、设备层等。
通风防排烟设计：该项目为超过50m的一类公共建筑，防烟楼梯间、合用前室均设置机械加压送风系统；机械加压送风机设置在塔楼屋顶层......
，图纸共45张。

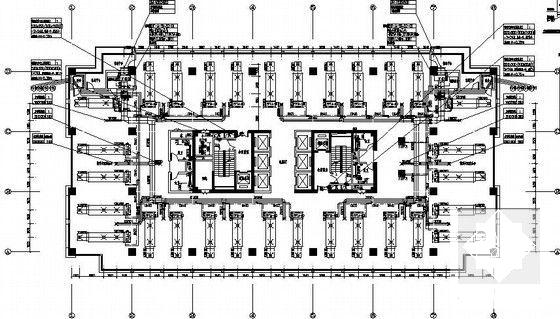

第 1 张图

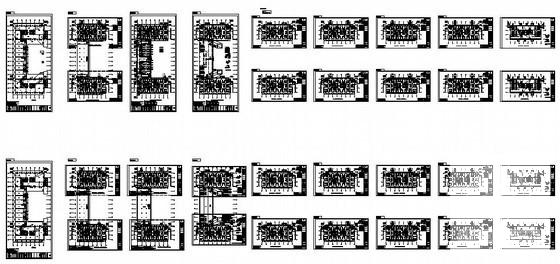

第 2 张图

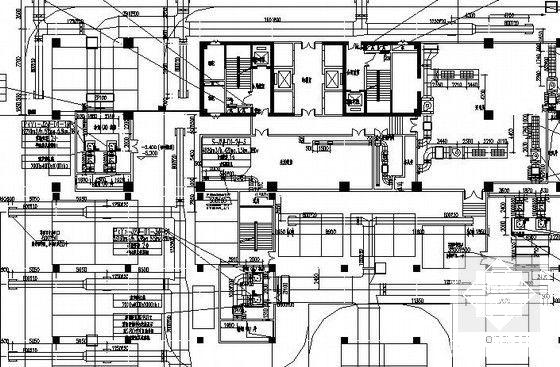

第 3 张图

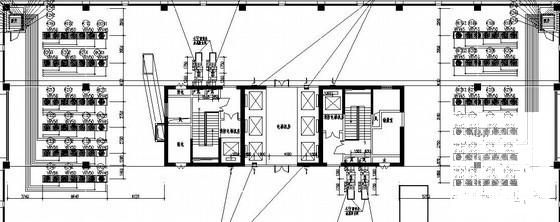

第 4 张图

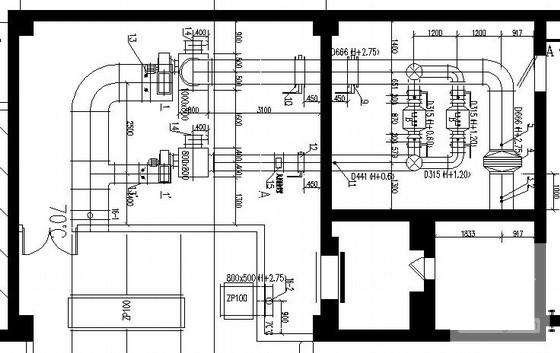

第 5 张图

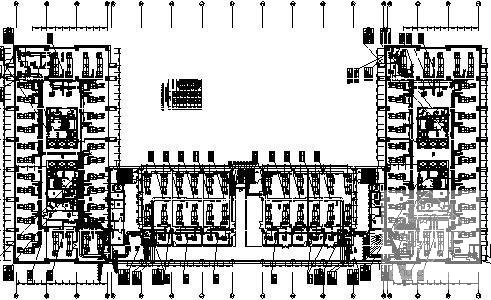

第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
