科研办公楼空调通风设计施工CAD图纸(知名设计院)

  • 建筑类别:办公建筑,科研建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:30626平方米
  • 建筑高度:33.6m
  • 地上楼层:7
  • 地下楼层:1
  • 地下室:其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,采暖,制冷,机房,防火排烟
  • 设计详细说明:有,设计参数,保温防腐,施工安装要求
  • 空调系统:变风量,燃气机组,地板送风
  • 冷热源:冷水空调
  • 系统:一次泵变流量
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 暖通设计说明
  • 暖通施工说明
  • 图例

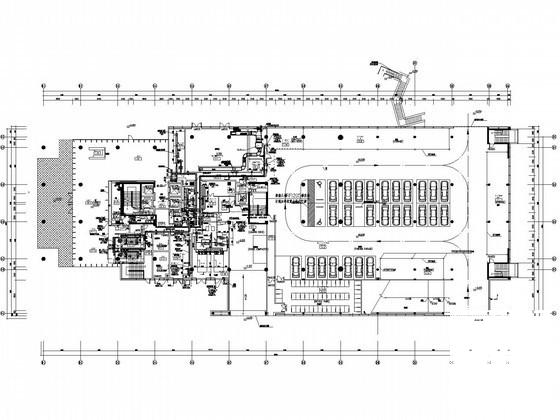

  • 地下室通风平面图
  • 空调平面图
  • 空调风管平面图
  • 空调水管平面图
  • 屋顶层平、剖面图
  • 冷、热水机房剖面图
  • 空调机房平面图
  • 空调机房剖面图
  • 空调水系统图
  • 主要暖通设备表

附件详情

此稿件为成都某科研办公楼空调通风设计施工图纸;该项目总建筑面积约30626m!,分为AB两座。 B座为地下一层,地上七层,总高度33.6米,其中三~六层为办公层,七楼为会议及多功能健身厅。
设计内容:B座空调通风以及防排烟设计。

,图纸共22张,由某知名设计院设计。

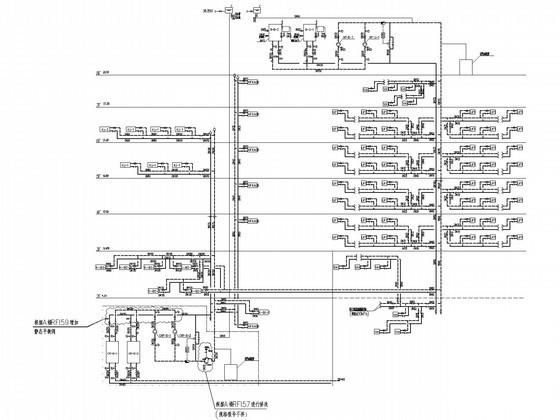

空调水系统示意图

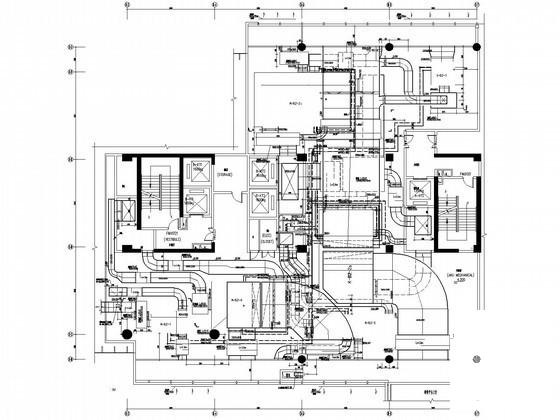

空调机房平面图

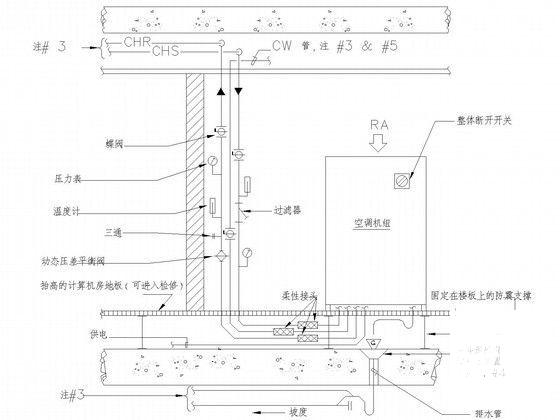

空调机组安装详图

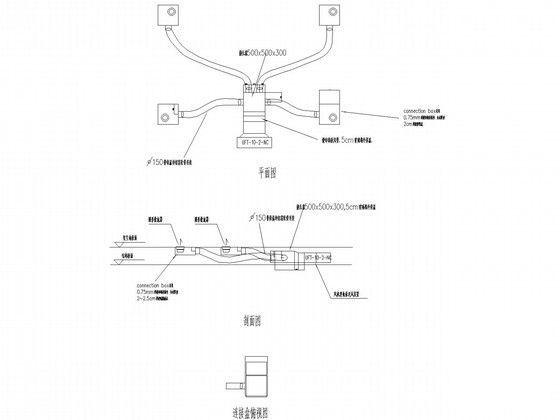

风机连接散流器节点图

成都]科研办公楼空调通风设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼空调设计图纸 - 1
    办公楼空调设计图纸 - 1
  • 办公楼空调设计图纸 - 2
    办公楼空调设计图纸 - 2
  • 办公楼空调设计图纸 - 3
    办公楼空调设计图纸 - 3
  • 办公楼空调设计图纸 - 4
    办公楼空调设计图纸 - 4
  • 办公楼空调设计图纸 - 5
    办公楼空调设计图纸 - 5
  • 办公楼空调设计图纸 - 6
    办公楼空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
