物流园采暖综合管线图纸(室内采暖系统)()

[复制链接]

0

主题

0

帖子

1270

积分

超级版主

Rank: 8Rank: 8

积分
1270
发表于 2020-9-17 07:31:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 物流园采暖综合管线图      含外线图纸和室内平面图,系统图。   1.采暖热媒为95-70C低温热水,由室外热力管网提供.   2.室外采暖计算温度为-11C;室内采暖设计计算温度:办公室,宿舍等18C;卧 室20C;卫生,淋浴间22C;采暖系统热负荷为:75kw.系统阻力:15KPa.   3.室内采暖系统采用上供下回单管水平顺序式,局部三层采用单管水平串联系统.   4.采暖系统散热器采用灰铸铁四柱640型。。。

物流园综合楼采暖设计.dwg
物流园综合楼采暖设计.dwg
物流园室外管线综合图.dwg
物流园室外管线综合图.dwg

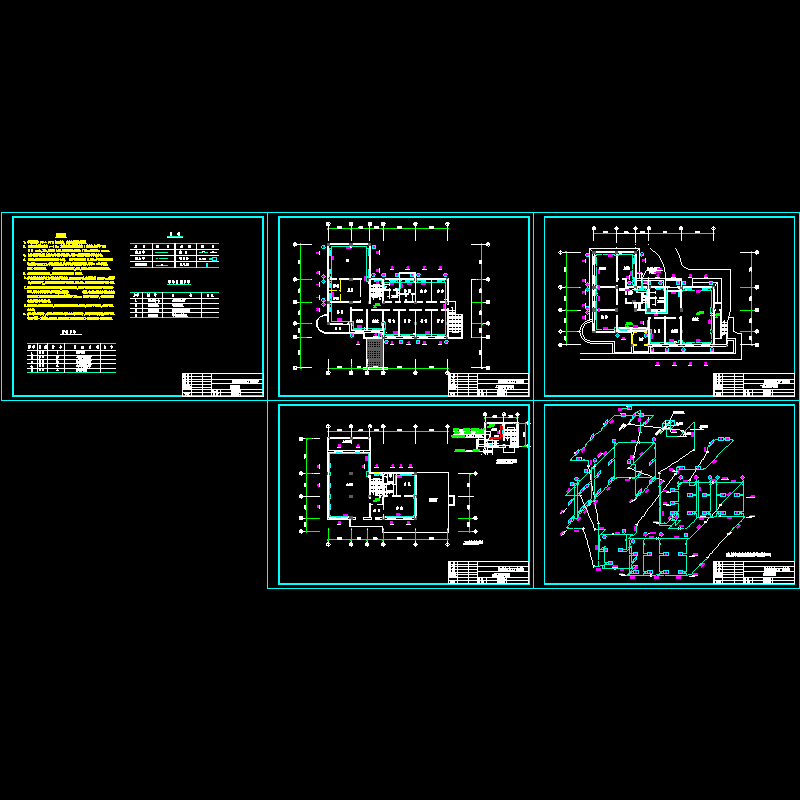

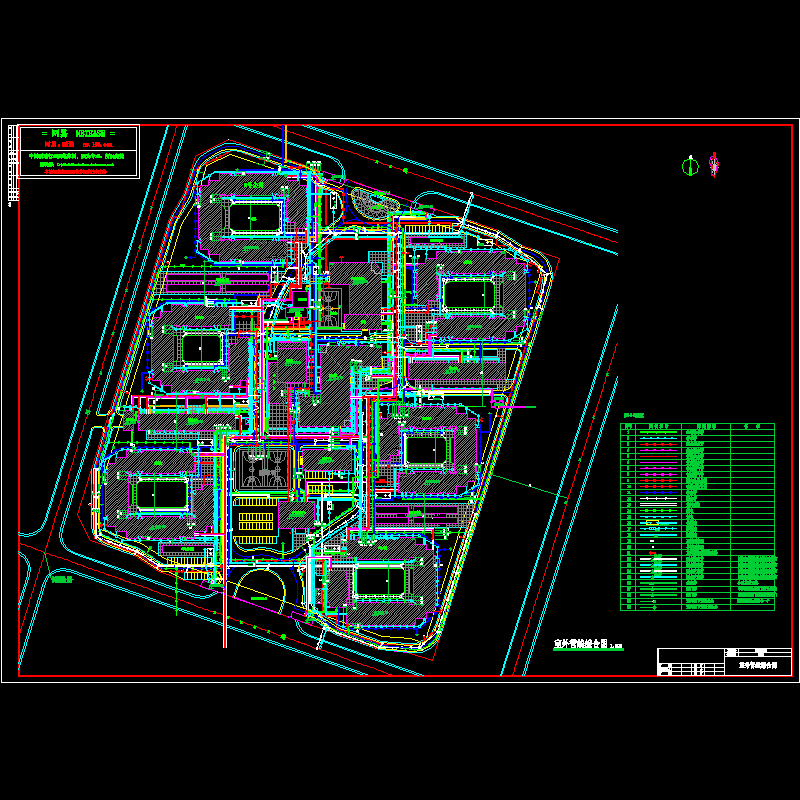

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
