一份二类高层商住楼给排水消防CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：13542.24平方米
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 项目所在地：湖北

附件详情

• 给排水设计说明
• 给排水图例

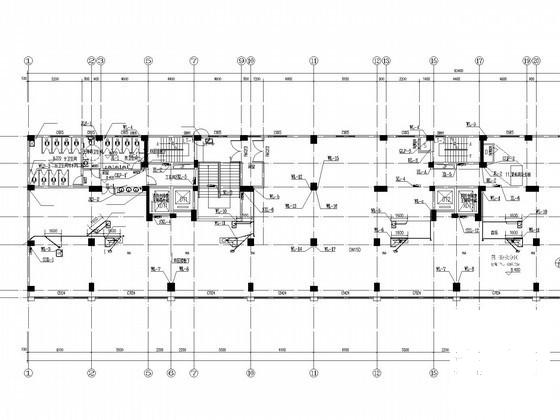

• 给排水平面图
• 喷淋平面图
• 消防平面图
• 喷淋系统原理图
• 给水系统排水系统原理图

附件详情

该项目为地上12层，1~3层为商场，四~十二层为住宅。为二类高层商住楼，耐火等级为二级，建筑高度39.3米，建筑面积为13542.24平方米。该资料范围包括室内的给水、排水和消防等系统。 该项目设有给水系统、污废水系统、消火栓给水系统。
，共15张。

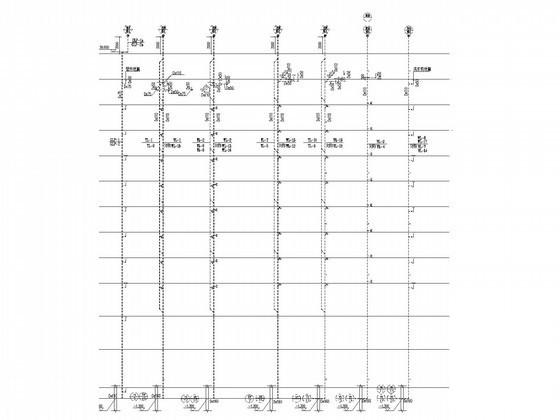

排水系统图

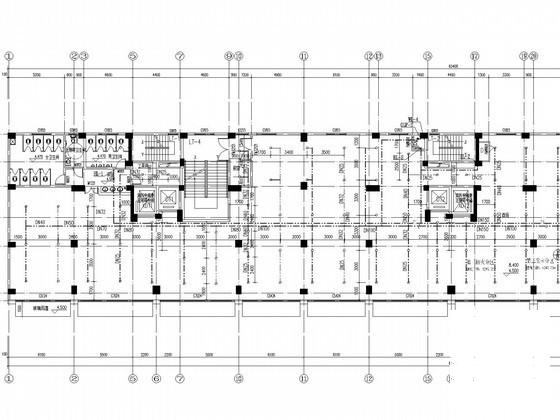

喷淋平面图

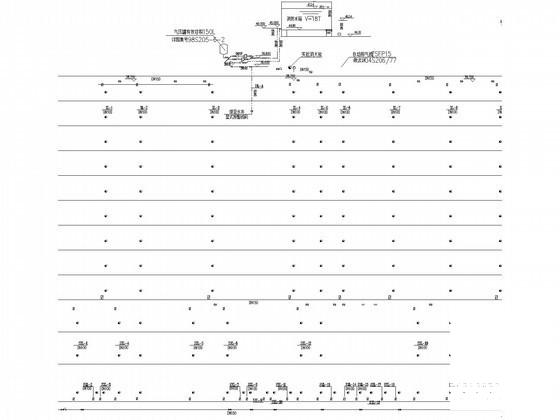

消防系统 原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
