箱涵结构设计CAD图纸（1.2米）(地基承载力)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【主要技术指标】 　　1、设计荷载：公路－I级。 　　【设计要点】 　　根据现场实际情况和有关资料，结合涵洞排水及冲砂的需要，综合考虑布设涵洞。 　　设计涵洞纵坡12%，纵坡较大，此时基底防滑措施对于涵洞运行安全非常重要，因此箱涵基础垫层混凝土基底必须清理致基岩，地基开挖成向涵洞进口侧内倾的台阶，防止洞身和基础下滑，地基承载力应大于0.3MPa。 　　涵洞两侧回填砂卵石并分层夯实，以免运行期过度沉降对行车安全不利。涵洞顶路堤填筑应分层铺筑并静压，压路机不得采用震动挡。 　　…… 　　内容包括： 　　目录 　　涵洞说明 　　涵洞计算（mcb格式) 　　涵洞立面总布置图 　　涵洞布置图(一) 　　涵洞布置图(二) 　　涵洞洞身构造图(一） 　　涵洞洞身构造图(二） 　　涵洞翼墙构造图(一) 　　涵洞翼墙构造图(二) 　　…… 　　共计7张

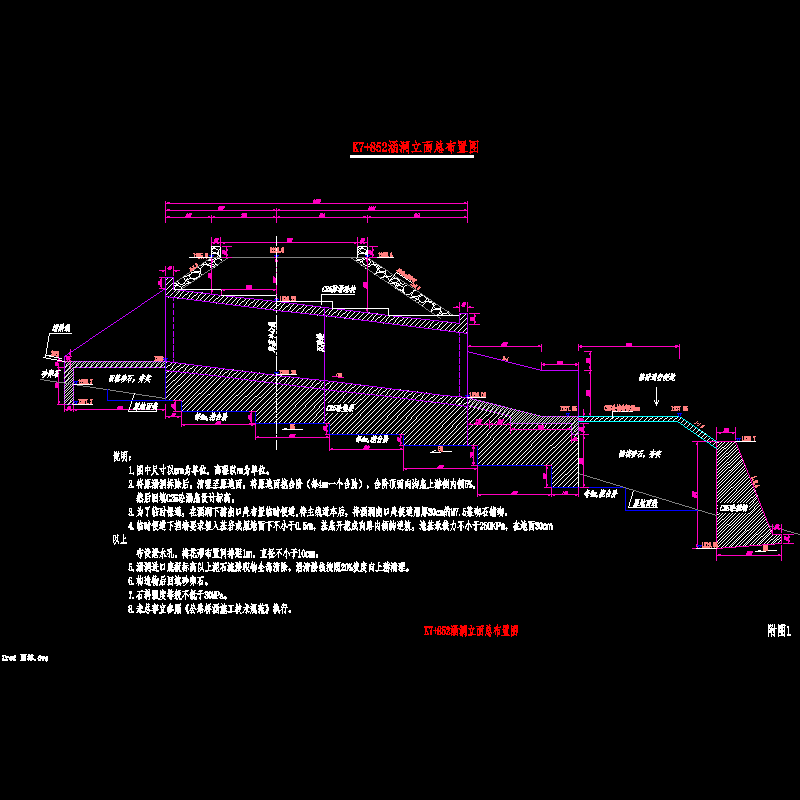

17-1 总布置立面图.dwg

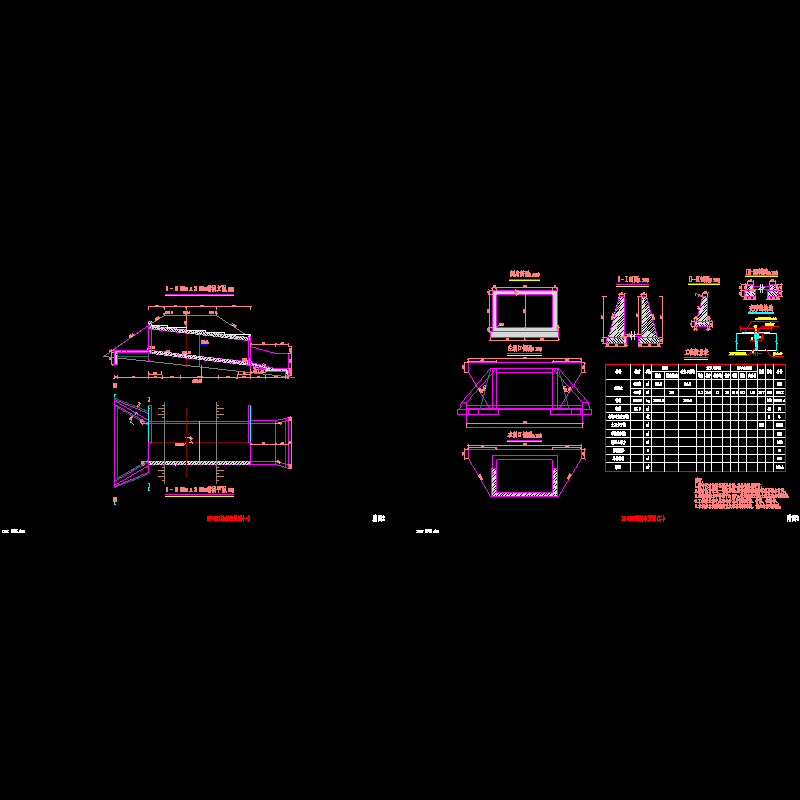

17-2和3 布置图.dwg

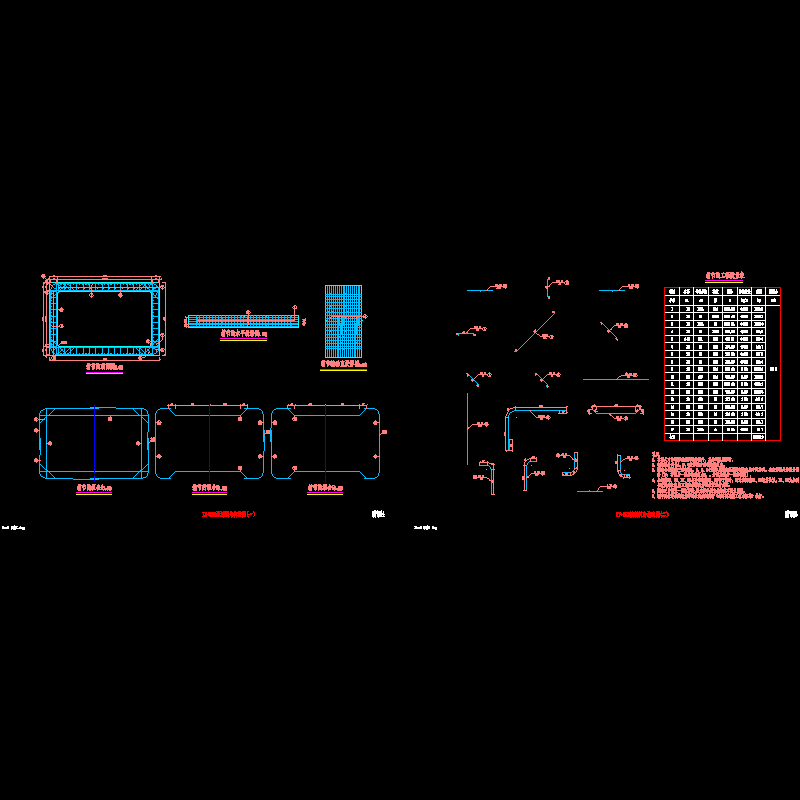

17-4和5 箱涵涵身.dwg

17-6和7 箱涵翼墙.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
