一份2018道路景观电气设计CAD施工图纸21张(标准横断面图)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 项目所在地：湖南
• 强电 设计： 供配电系统 ,电气照明

附件详情

• 1、施工说明；
• 2、主要材料表；
• 3、配电系统；
• 4、路面标准横断面图；
• 5、管道大样图；
• 6、700*700接线井大样图；
• 7、1160*840接线井大样图；
• 8、700*700内置钢板大样图；
• 9、1160*840内置钢板大样图；
• 10、灯具安装大样图；

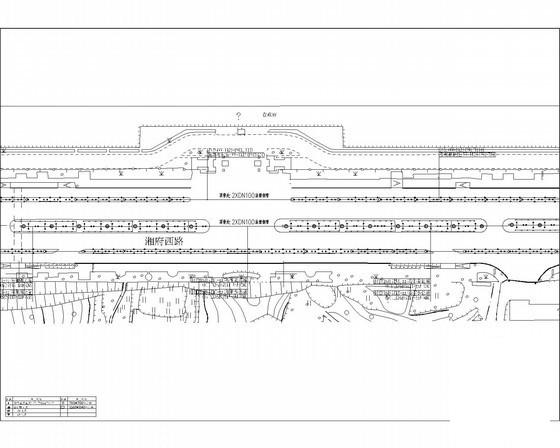

• 11、供电、照明平面布置图一~十。

附件详情

该附件为[湖南]近代道路景观 电气设计 施工图，共21张。

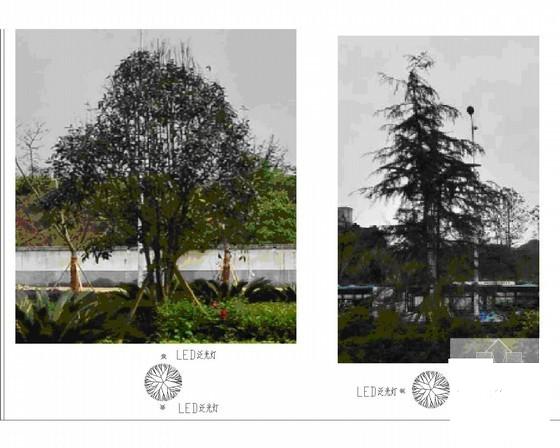

项目概况：本路段在原有双臂路灯安装路灯挂件,每套路灯安装两套挂件;两侕侧面绿化带每棵树安装LED24w泛光灯和灌木安装24W地埋灯;中间绿化带利用原有庭院灯和每棵树安装LED24W地埋灯’泛光灯相结合.
设计内容：管线敷设、亮化灯具控制、配电系统和照明平面设计。

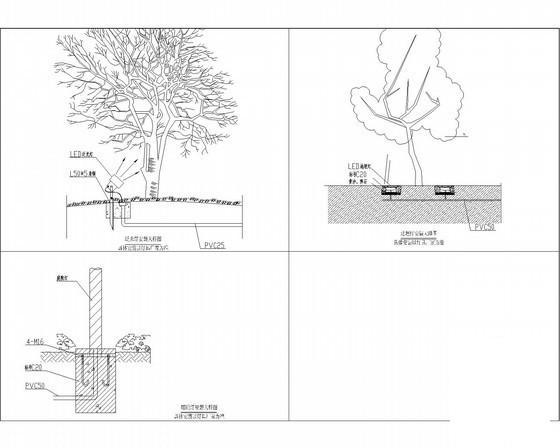

灯具安装大样图

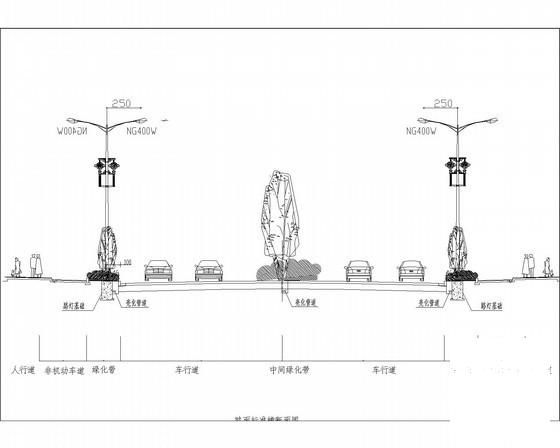

路面标准横断面图

庭院灯安装大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
