7层高校图书馆给排水CAD施工图纸(建筑面积)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑地上层数：7层
• 建筑地下层数：1层
• 出图日期：2007
• 建筑设计面积：21156.1平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

2.1 该项目建筑名称江西工业贸易职业技术学院红角洲新校区图书馆.
建设地点某高教园区,建设单位某易职业技术学院。2.2 图书馆建筑面积均为21156.1平方米，建筑基底面积为4035.1m ；图书馆建筑层数：7层，建筑高度为31.35m；

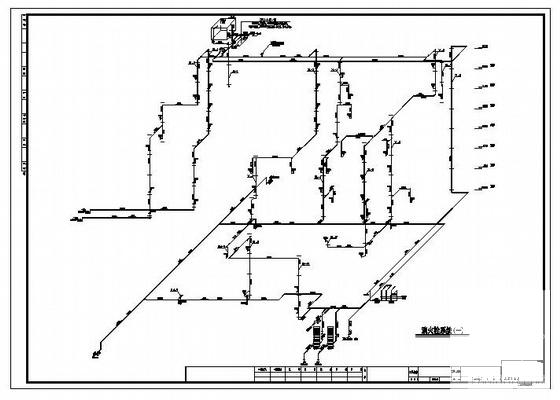

第 1 张图

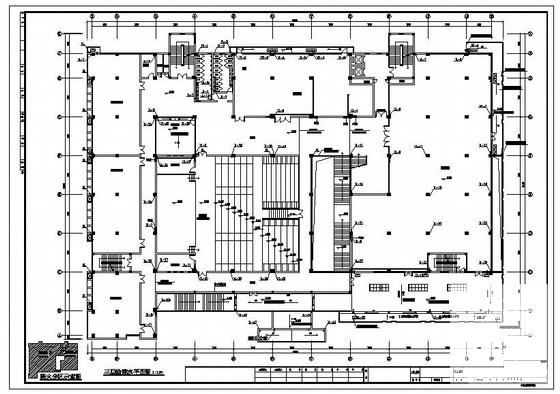

第 2 张图

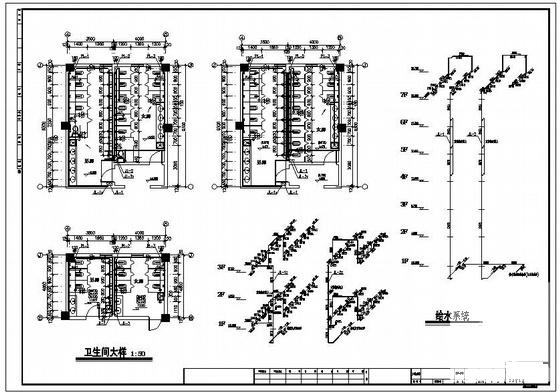

第 3 张图

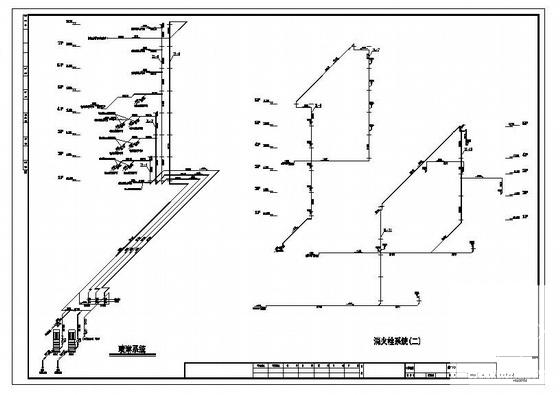

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
