一份26层商住楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1283

积分

超级版主

Rank: 8Rank: 8

积分
1283
发表于 2020-2-17 11:18:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 出图日期:2009
  • 建筑设计面积:24110平方米
  • 供水方式:市政供水,无负压设备
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水

附件详情

该项目概况:
1、建筑类别:一类商住楼。
2、该项目总建筑设计面积:(24110平方米 )建筑高度为(78.0)米,地上部分共(26)层。
3、本小区土壤无湿陷性黄土,室内管道采用直埋方式。
五、生活给水、热水系统:
1、给水系统形式:该项目为高层商住楼。为满足使用要求,除底层店面用水采用市政自来水管网直供外,其余居民用水1~18层采用总泵站内中区变频加压设备供水,19~26层采用总泵站内高区变频加压设备供水。泵站位于地下车库内,该资料不包括泵站设计。此外,本楼地下室及十八层处均设有减压阀组。
生活污水系统:
1、污水系统形式:二层及以上采用伸顶通气的单立管排水系统;底层单独排出。地下一层废水由明沟或地漏收集后排入集水坑,集水坑内设置潜污泵提升直接排出,自动开关。

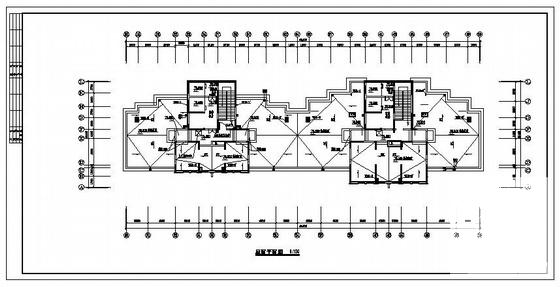

第 1 张图
第 1 张图

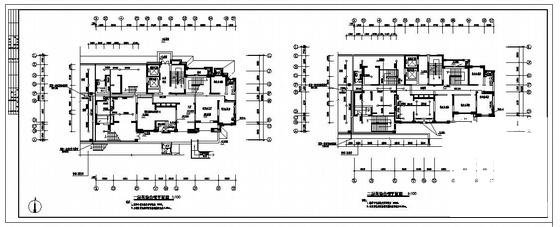

第 2 张图
第 2 张图

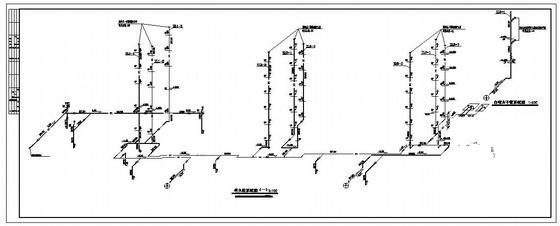

第 3 张图
第 3 张图

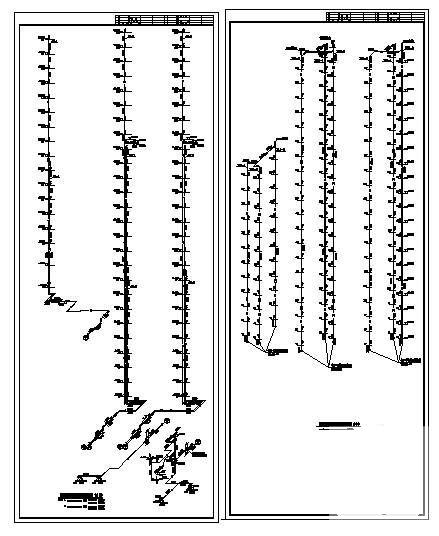

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 11:18:47上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0ews1cccdedc0fee.rar

2.92 MB

下载  售价: 100 积分    赚积分
