32000平米地上5层图纸书馆强弱电施工CAD图纸

  • 建筑高度类型:多层建筑
  • 建筑设计面积:32000平方米
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 地下室用途:车库
  • 负荷等级:三级
  • 强电设计:供配电系统,配变电所,低压配电
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明
  • 2、高压配电系统图
  • 3、低压配电系统图
  • 4、低压垂直配电干线图
  • 5、综合布线系统图
  • 6、闭路电视监控系统图
  • 7、有线电视系统图
  • 8、火灾自动报警系统图
  • 9、 弱电平面图
  • 10、变电所设备布置平面图
  • 11、变电所电缆沟布置平面图
  • 12、 照明平面图
  • 13、火灾报警平面图

附件详情

项目概要:工程规模:建筑面积约32000M2,主体框架七层,局部地下一层。
设计范围:高压配电系统设计,低压垂直配电干线设计,综合布线系统设计,闭路电视监控系统设计,火灾自动报警系统设计等。



二层火灾报警平面图

弱电系统图

低压配电干线图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

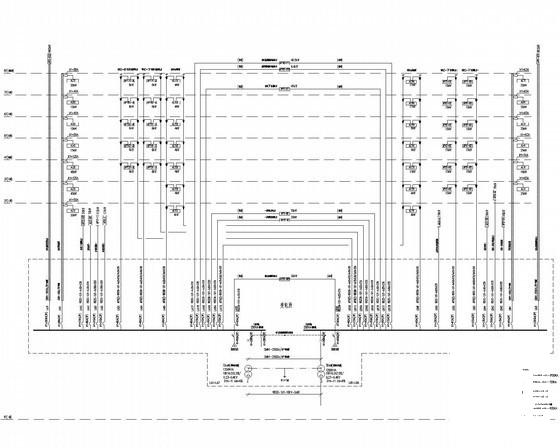

  • 32000平米地上5层图纸书馆强弱电施工CAD图纸 - 1
    第 1 张图

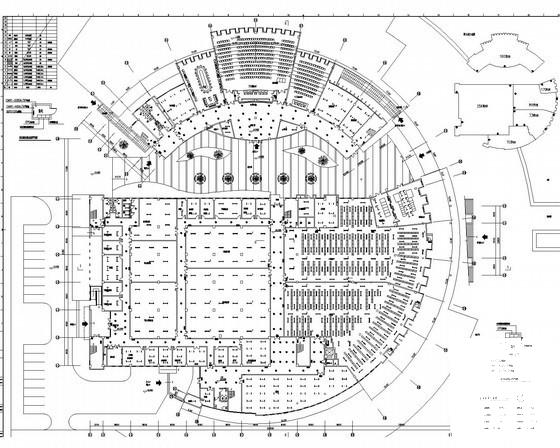

  • 32000平米地上5层图纸书馆强弱电施工CAD图纸 - 2
    第 2 张图

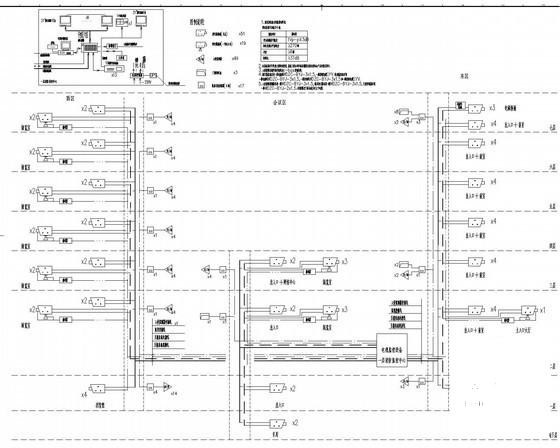

  • 32000平米地上5层图纸书馆强弱电施工CAD图纸 - 3
    第 3 张图

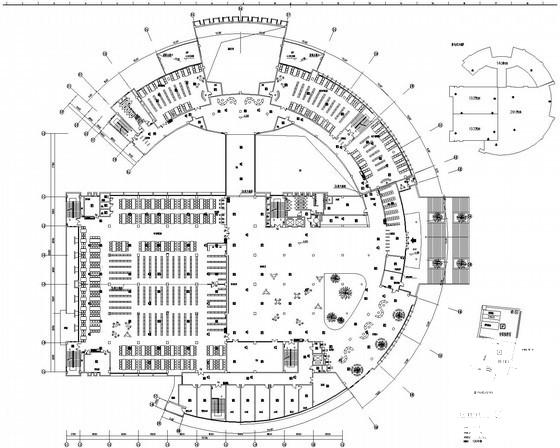

  • 32000平米地上5层图纸书馆强弱电施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
