70000平米地上9层图纸书馆给排水施工CAD图纸
- 建筑类别：教育
- 地上层数：9层
- 地下层数：1层
- 出图日期：2009
- 建筑设计面积：70000平方米
- 设计阶段：施工图设计
- 供水方式：市政供水,气压设备供水
- 供水分区：两区
- 污废水排水体制：合流
- 设计内容：给排水,消火栓
附件详情
本建筑地下一层，为汽车库和设备用房，地上九层，为书库，阅览及办公。总建筑面积约70000m2，建筑总高度48m。

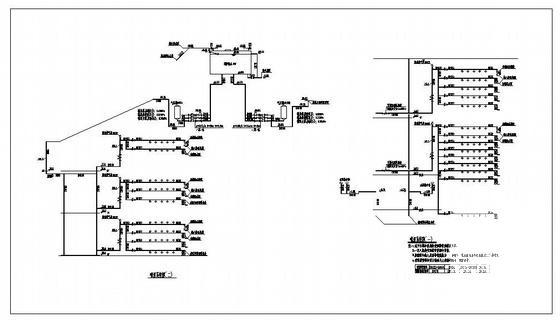

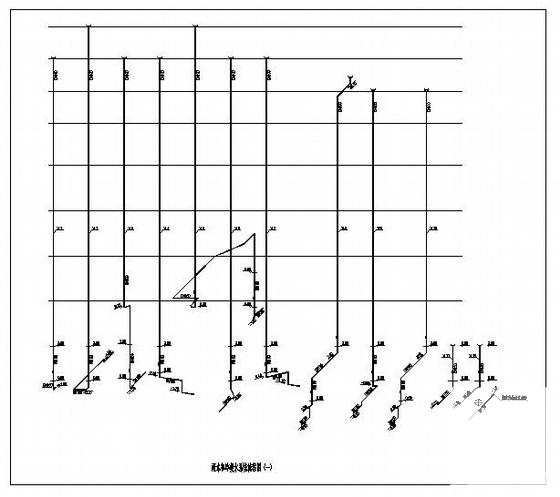

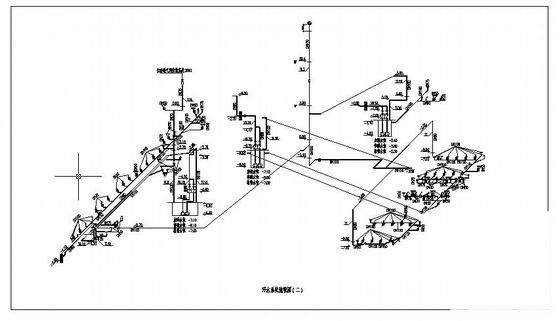

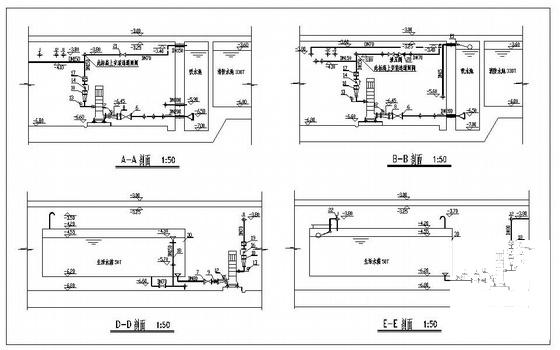

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
