18层办公楼给排水施工CAD图纸和计算书

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:18层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,高位水箱供水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40

附件详情

全套给排水施工图,有直饮水、中水、生活污水、自动喷淋灭火、消火栓、冷却塔。同时还有工程计算书

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

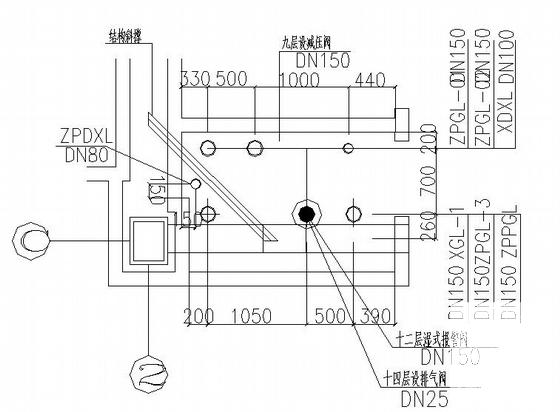

  • 办公楼给排水图纸 - 1
    办公楼给排水图纸 - 1

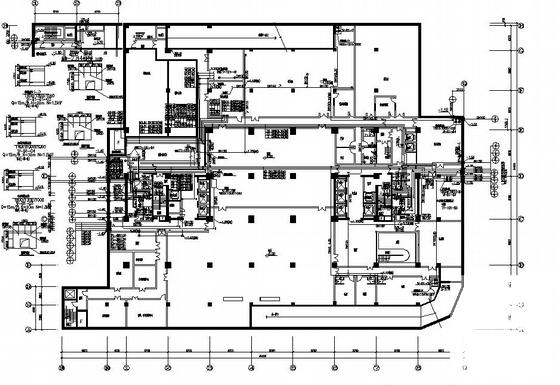

  • 办公楼给排水图纸 - 2
    办公楼给排水图纸 - 2

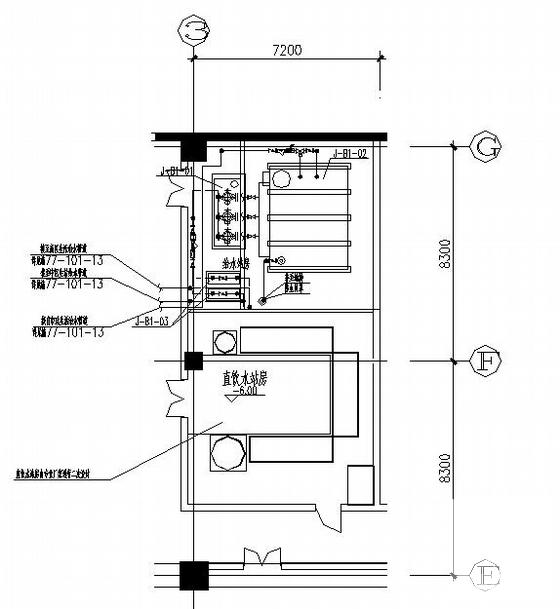

  • 办公楼给排水图纸 - 3
    办公楼给排水图纸 - 3

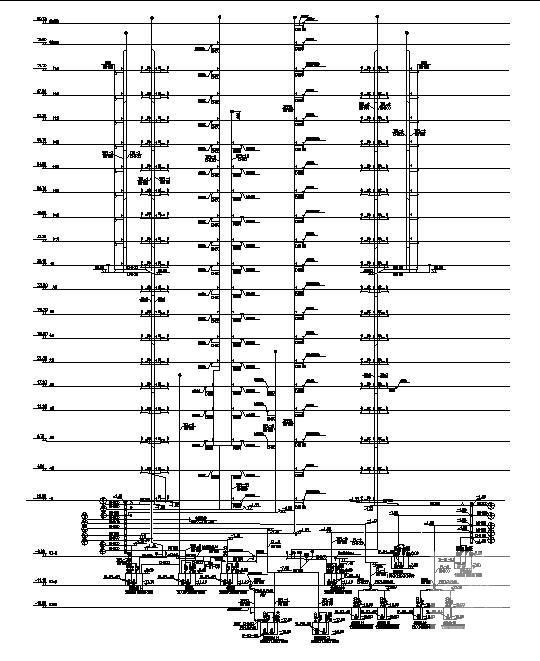

  • 办公楼给排水图纸 - 4
