19层公寓式住宅给排水（CAD施工图纸+计算书）

附件详情

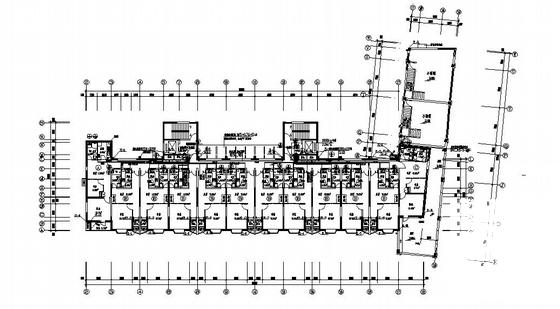

本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。
为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的商铺生活用水等，利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱，经生活泵加压后送到屋顶生活水箱，由生活水箱供给。
室内消火栓箱内设DN65普通消火栓一个，25m长DN65衬胶龙带一条，配φ19水枪一支；以及启泵按钮等全套。
按中危险级I级考虑。
在地下库等部位设置湿式自动喷水灭火系统。

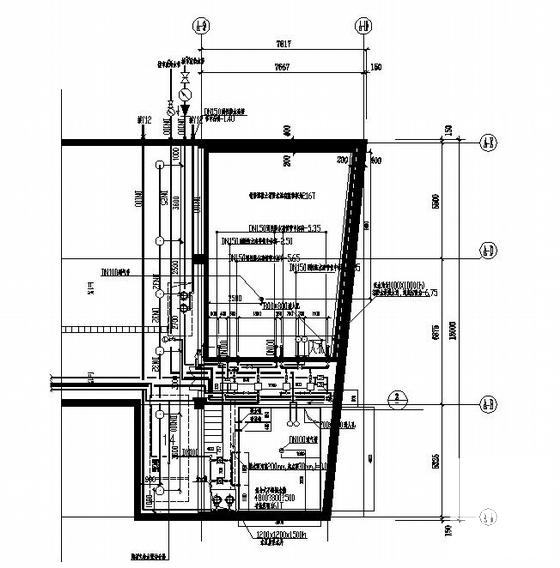

采用稳高压消防给水系统。地下室给排水机房内设有自动喷水灭火消防泵，稳压泵和稳压气压水罐，和消防水池。
系统设有水泵接合器，供消防车向大楼管网供水。
室外消火栓消防用水量15 L/s。室外消防管网为环状布置，在总体适当位置和水泵接合器附近设置地下式三出口室外消火栓若干。
按‘中危险级”考虑，属A类火灾；
地下室车库属B类火灾。

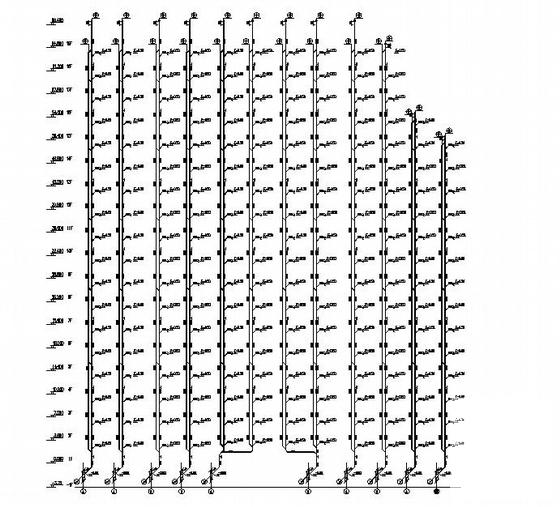

室内采用污、废水合流系统，设主通气立管。
室外采用雨、污水分流系统。地下室车库冲洗排水经沉砂隔油后接入总体雨水管，污、废水经格栅井处理后，排入小区污水管网，送城市污水处理厂处理。
总体雨水管道接入杨高南路市政雨水管网，设计重现期按5年考虑。
