23层框剪结构住宅楼电气施工CAD图纸(2020)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:19112.24平方米
  • 建筑地上层数:23层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为贵州23层住宅楼 电气施工图

概况:
该项目为贵州省园区综合体,本子项为03-5号楼。该建筑地上总建筑面积为19112.24平方米;住宅层数为地上23层;建筑高度为71.1米;建筑建筑设计结构形式为框剪结构。属一类高层民用建筑;建筑耐火等级:地上为一级,地下室为一级。抗震设防烈度为6度。

设计范围:
电力配电系统;照明系统;建筑物防雷、接地系统;
火灾自动报警系统;电气火灾监控系统;防火门监控系统;
消防设备电源监控系统;智能消防应急照明疏散指示系统。

部分图纸摘录:

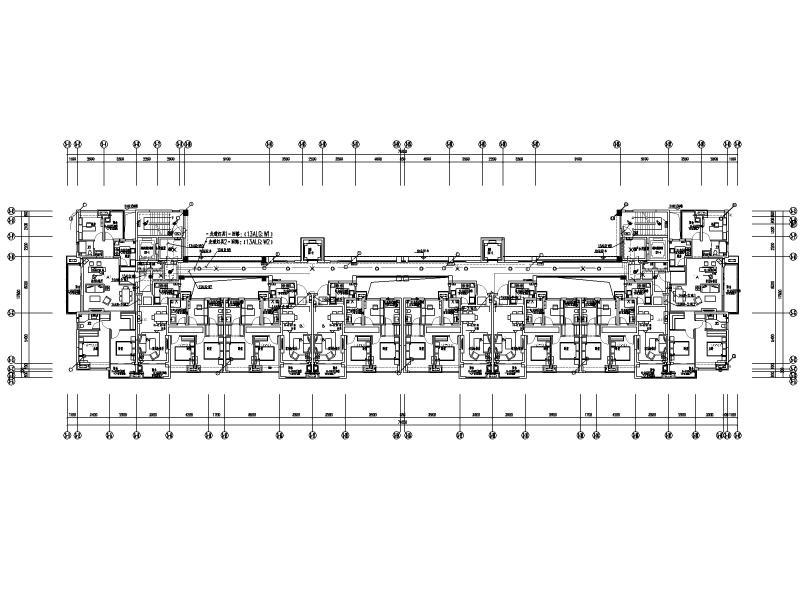

电气平面图

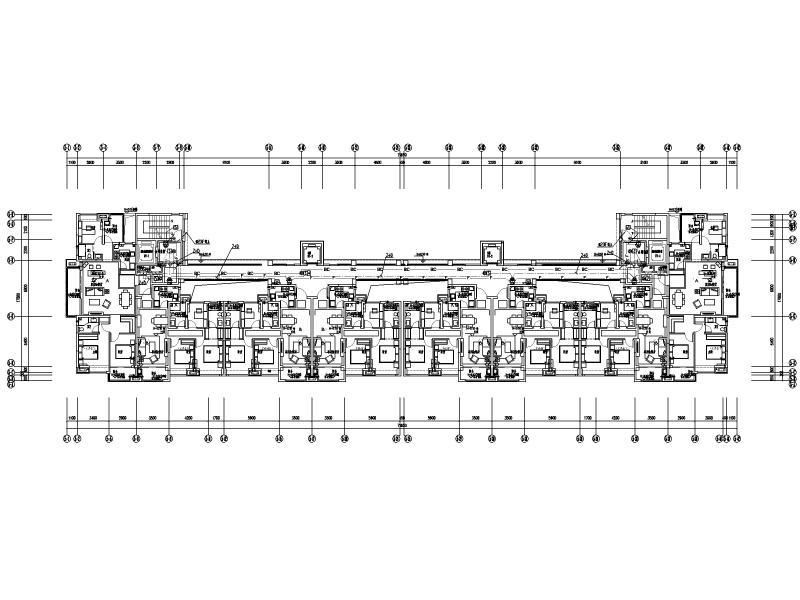

消防报警平面图

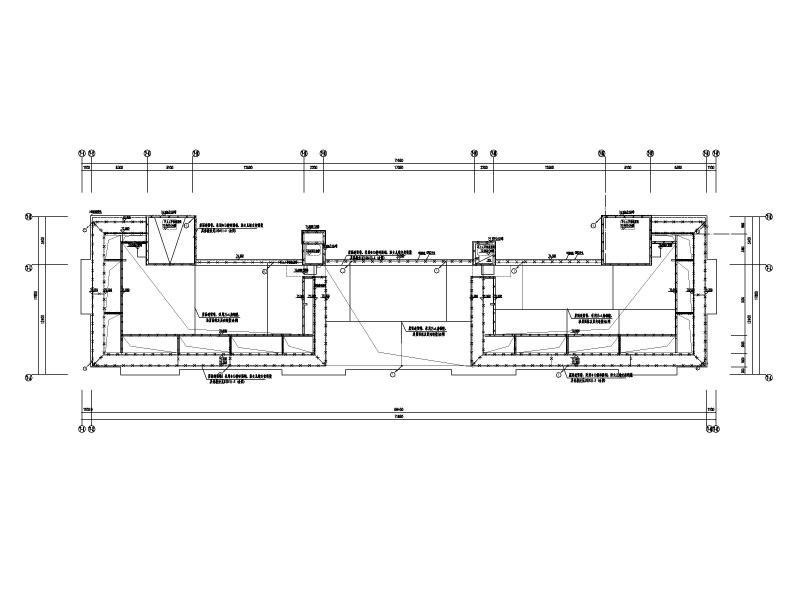

防雷平面图

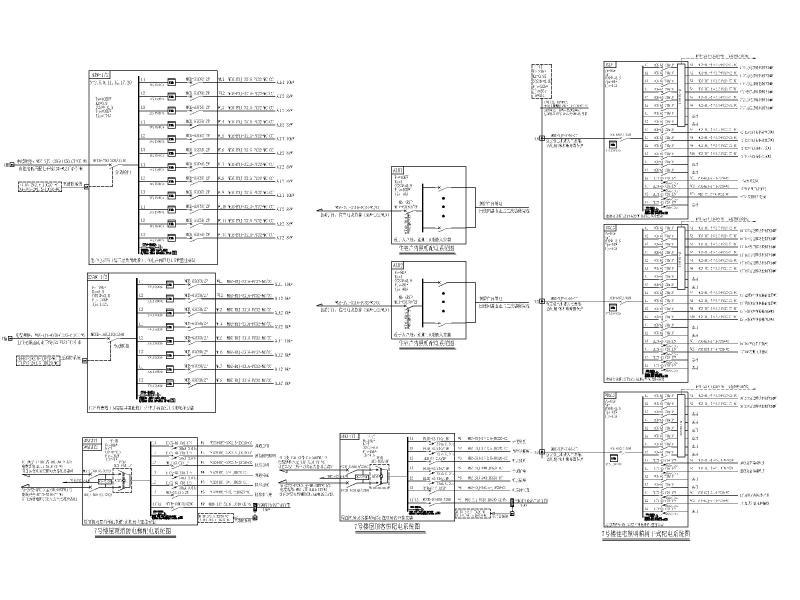

配电箱系统图

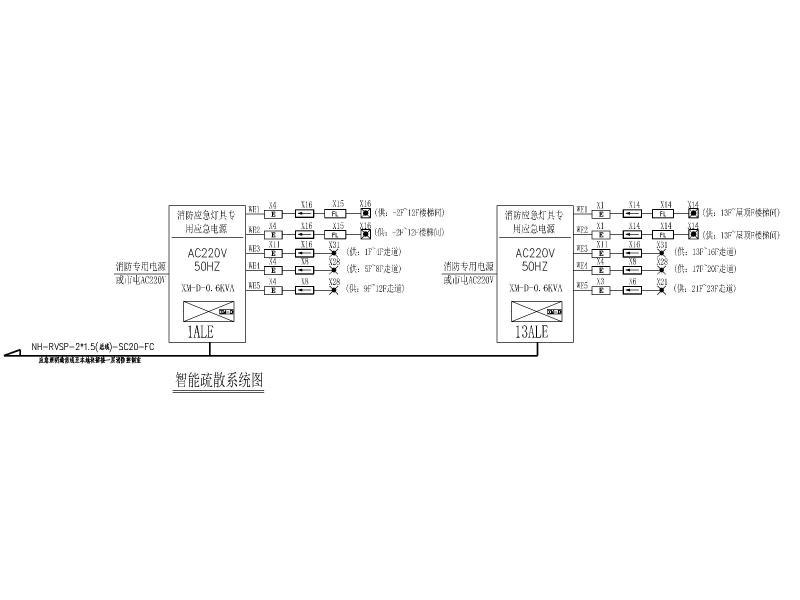

智能疏散系统图



火灾自动报警系统图

消防设备监控系统图


火灾时切断非消防电源控制图
LEB做法




图纸内容全览



以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
