高层办公楼钢管落地、型钢悬挑脚手架施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架支固:落地式脚手架, 悬挑式 脚手架
  • 连接方式:扣件式
  • 搭设高度:30.6m
  • 悬挑高度:19.9m
  • 脚手架计算书:落地式脚手架, 悬挑式脚手架
  • 编制时间:
  • 基本参数:脚手架立杆步距为1.80m,立杆横距为0.80m,立杆纵距或跨距为1.20m,

附件详情

1#楼落地式钢管脚手架,从1层搭设至4层,搭设高度为22.80m,3#楼落地式钢管脚手架,从1层搭设至7层,搭设高度30.37m,脚手架立杆步距为1.80m,立杆横距为0.80m,立杆纵距或跨距为1.20m,内立杆离建筑物距离为0.60m,立杆采用单立杆;
1#、2#、3#楼单次悬挑双排脚手架搭设高度最高为19.90m,立杆采用单立杆。搭设尺寸为:立杆的纵距为 1.2m,立杆的横距为0.80m,立杆的步距为1.8m;内排架距离墙长度为0.30 m;小横杆在大横杆上,且每主结点间增加一根小横杆。
……
5.1.1型钢悬挑钢管脚手架施工工艺流程
5.1.2落地式钢管脚手架施工工艺流程
5.1.3.11脚手架外侧防护
(1)悬挑脚手架底部必须采取厚度为18mm的木夹板封闭严密。
(2)由于现场立体交叉作业,现场在二层脚手架体外侧设置一道水平防护,用平网与密目网式安全网组合形成,二层以上则根据现场安全施工情况和规范要求有目的性搭设。
8.1落地式钢管脚手架计算书
8.2悬挑式型钢钢管脚手架计算书
……
100余页,

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

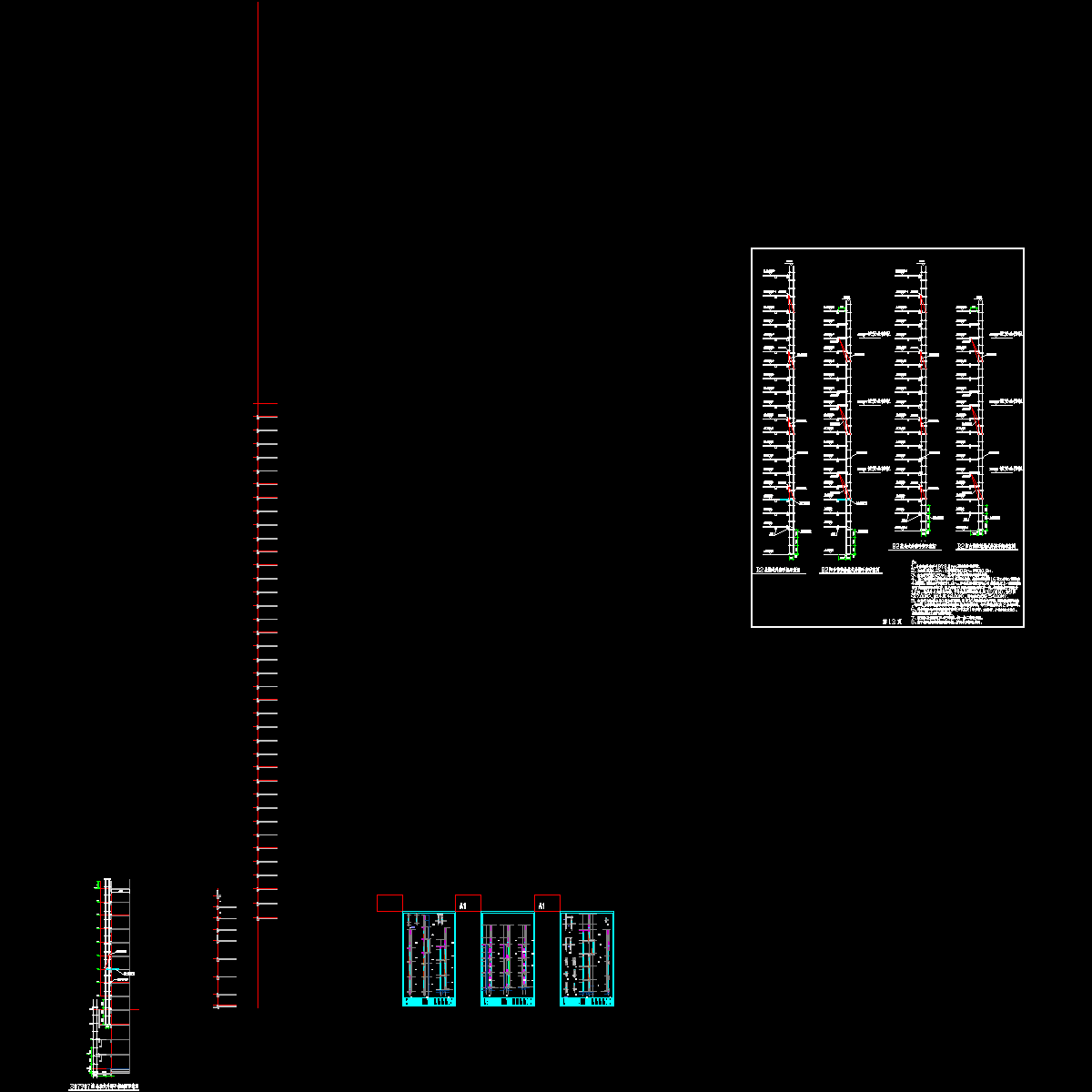

  • 海亮3期脚手架剖面及详图(最终2000版)6.1.dwg
    海亮3期脚手架剖面及详图(最终2000版)6.1.dwg

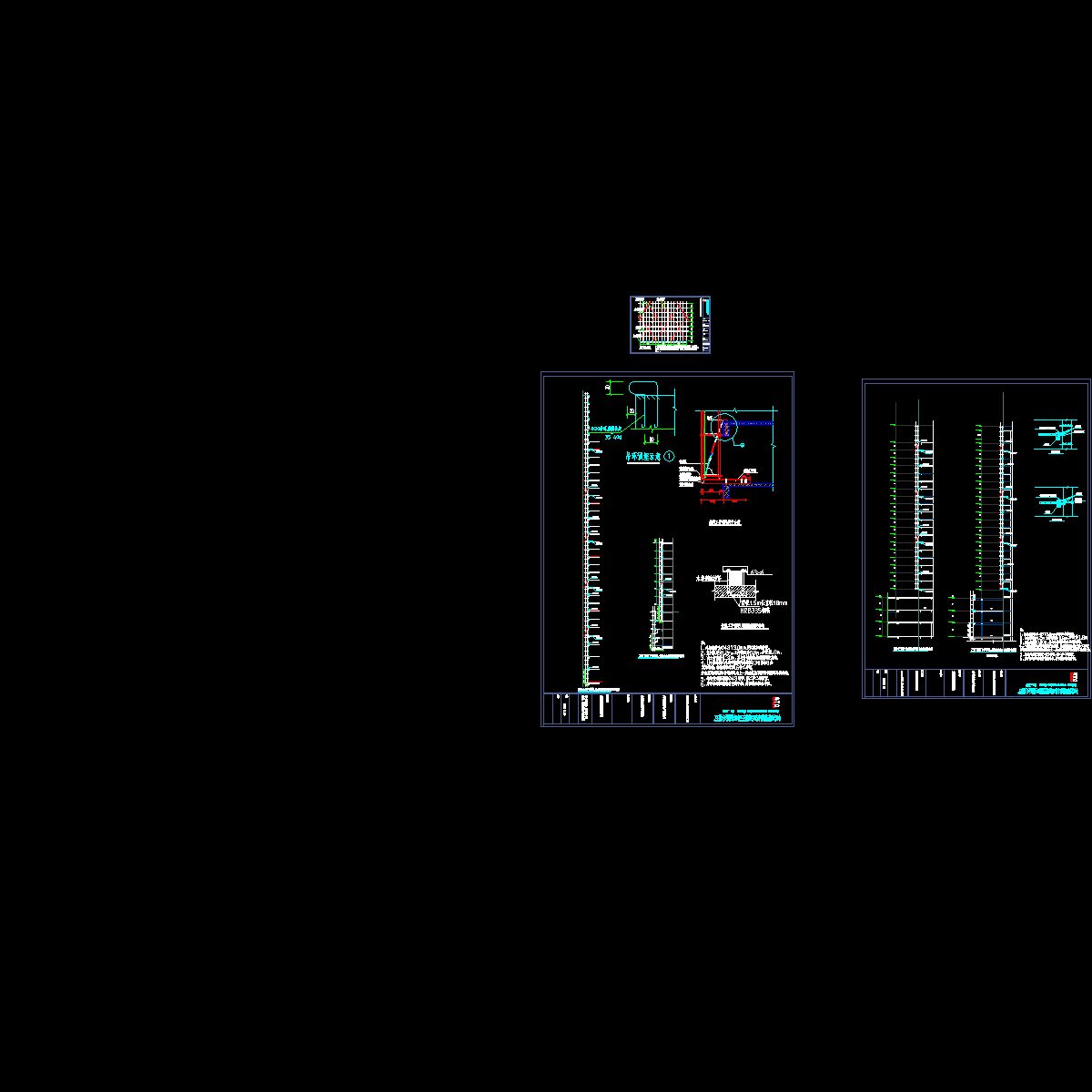

  • 海亮3期脚手架剖面及详图(最终版)6.1.dwg
    海亮3期脚手架剖面及详图(最终版)6.1.dwg
  • 海亮三期3#(9#)脚手架附图.dwg
    海亮三期3#(9#)脚手架附图.dwg
