住宅楼工程脚手架施工方案(钢管落地脚手架、多排悬挑脚手架)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:多排脚手架
  • 脚手架支固:落地式脚手架, 悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:19.7m
  • 悬挑高度:18.85m
  • 脚手架计算书:落地式脚手架, 悬挑式脚手架
  • 编制时间:
  • 基本参数:立杆纵距La=1.50m,立杆横距Lb=1.050m,步距h=1.80m, 脚手架内立杆离墙距离300mm,连墙杆件水平间距L1=4.5m,竖向间距H1=3.6 m,连墙杆件使用Φ48×2.8钢管。

附件详情

  • 第一部分、施工要求
  • 落地脚手架部分
  • 一、工概况程3
  • 二、编制依据4
  • 三、脚手架选择4
  • 四、脚手架用途5
  • 五、脚手架搭设材料5
  • 六、双排落地钢管脚手架5
  • 七、脚手架安全管理11
  • 八、应急预案13
  • 悬挑脚手架部分13
  • 第二部分 、9号楼落地脚手架计算书32
  • 第三部分、悬挑架计算书43
  • 第四部分、阳角型钢计算书58

附件详情

该项目包括3栋洋房(3#、6#、8#楼)、1栋临街商铺(9#楼)及配套用房、全地下车库,框架剪力墙结构,筏板基础。
脚手架具体布置如下:
1、8号楼4层楼面(标高8.870)以上采用悬挑架,悬挑架高度18.85米;4层以下采用落地脚手架,落地脚手架10.6米。6号楼3层楼面以上采用悬挑架,悬挑架高度18.7米;3层以下采用落地脚手架,落地脚手架7.6米。3号楼2层楼面以上采用悬挑架,,悬挑架高度18.85米;2层以下采用落地脚手架,落地脚手架4.6米。落地架部分主体完成后先拆除,地下室土方回填后再搭设。9号楼采用落地脚手架,落地脚手架高度19.7米。
……
落地脚手架搭设要求:
(1)搭设顺序
地基夯实→铺80厚石子→浇筑120mm厚C20混凝土→做排水沟→弹脚手架安装线→安放槽钢(木)垫板→安装纵向扫地杆→竖立杆→设抛撑→安装横向扫地杆→安装第一步小横杆→安装第一步纵向水平杆→铺竹笆脚手板→设置连墙杆→安装第二步小横杆→安装第二步纵向水平杆
……
多排悬挑脚手架:
预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置。
1、水平悬挑梁
水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力,水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同,立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施,以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径φ40mm的钢管,立杆套在其外,并同时在立杆下部设置扫地杆。
2、悬挑梁尾端应在两处以上使用钢筋固定在钢筋混凝土结构上或由不少于两道的预埋U型螺栓固定。
3、钢筋螺栓与型钢间隙用木楔楔紧。
……
69页,编制于。

建筑转角处型钢悬挑梁布置平面图

阳角型钢节点图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

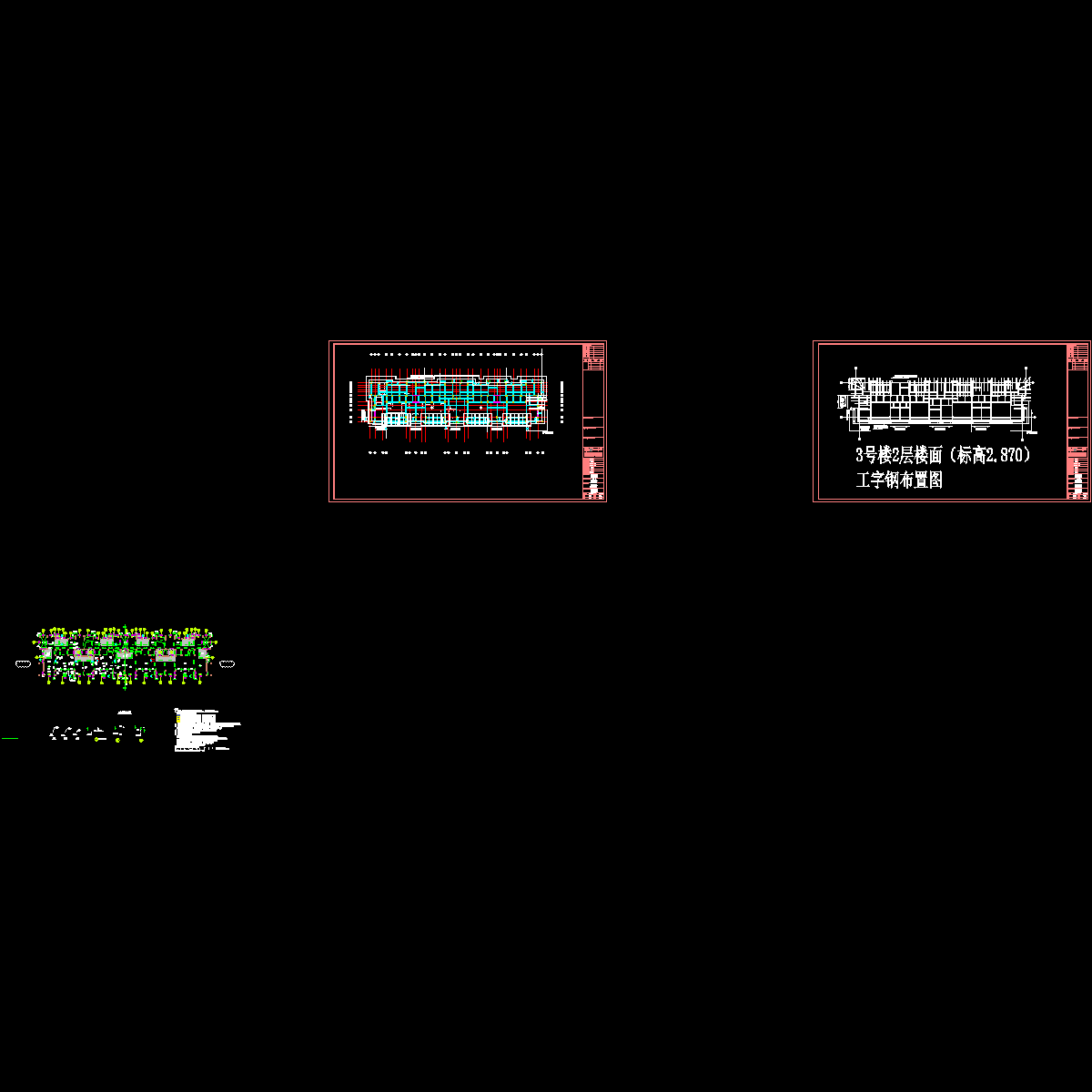

  • 3号楼二层悬挑架布置图(3-1最新版).dwg
    3号楼二层悬挑架布置图(3-1最新版).dwg

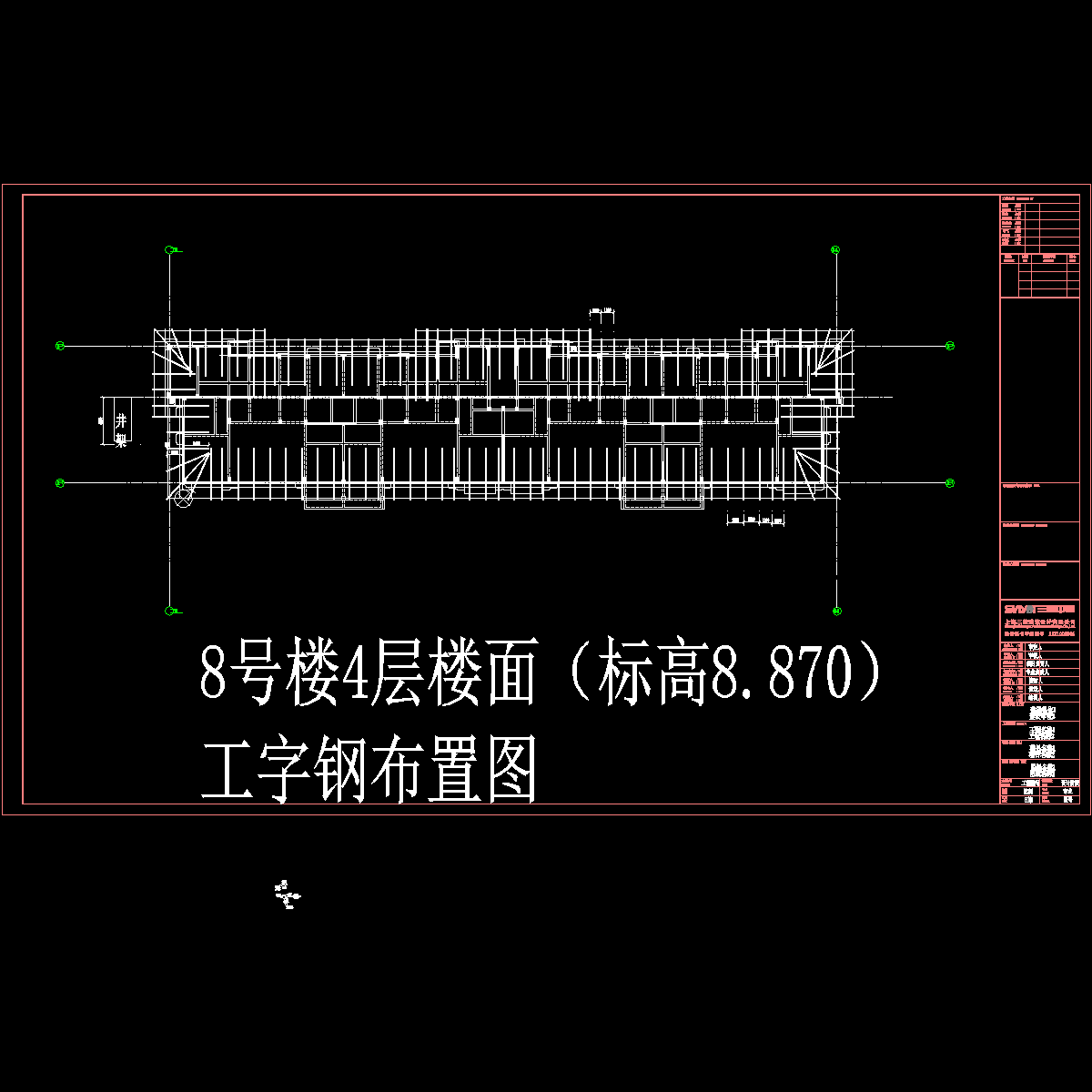

  • 8号楼4层工字钢布置图.dwg
    8号楼4层工字钢布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
