5层27000平米综合性甲级医院全套弱电智能施工CAD大样图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:27000平方米
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 地下室用途:设备用房, 其它
  • 节点大样:弱电设备, 其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 会议系统:讨论系统
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 弱电设计:入侵报警系统, 视频监控系统, 巡更管理系统, 停车场管理系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 会议系统, 信息网络系统, 公共信息显示系统, 呼应信号及信息显示, 其它

附件详情

  • 1、 电气设计 说明
  • 2、综合布线系统图
  • 3、视频监控系统图
  • 4、防盗报警系统图
  • 5、巡更系统图
  • 6、大、小会议室系统图
  • 7、监控防雷系统图
  • 8、手术示教系统图
  • 9、排队呼叫系统图
  • 10、有线电视系统图
  • 11、LED信息显示系统图
  • 12、室外背景音乐系统图
  • 13、医护对讲系统图
  • 14、门禁管理系统图
  • 15、停车场管理系统图
  • 16、停车场管理接线图
  • 17、立杆、窨井大样图
  • 18、机房布置、接地、电视墙、操作台示意图
  • 19、 弱电平面图

附件详情

该附件是综合性甲级医院全套弱电智能施工图纸,总共38张。
项目占地面积22515平方米,总建筑面积近2.27万平方米,本项目含:门诊楼、公共卫生楼、行政综合楼、医技楼、住院楼。
本项目的设计范围:综合布线系统(数据及语音网络)、计算机网络系统、综合安全防范系统(视频监控系统、防盗报警系统、电子巡查系统)、一卡通系统(门禁系统、考勤系统、消费系统)、背景音乐系统、有线电视系统、公共照明控制及电梯三方通话系统、医疗行业特殊系统(示教系统、病房呼叫系统、自动排队叫号系统)、公信息发布LED系统、多媒体会议系统及机房UPS不间断电源、 防雷接地 系统等。

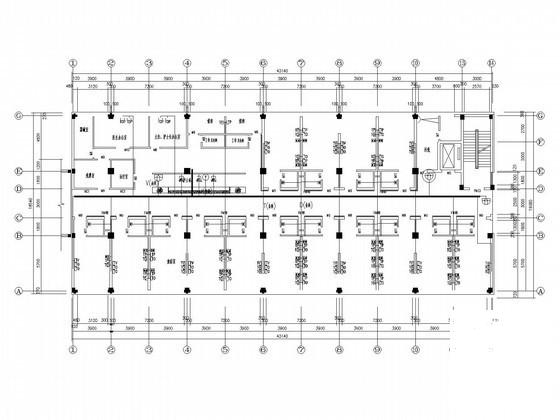

住院楼弱电平面图

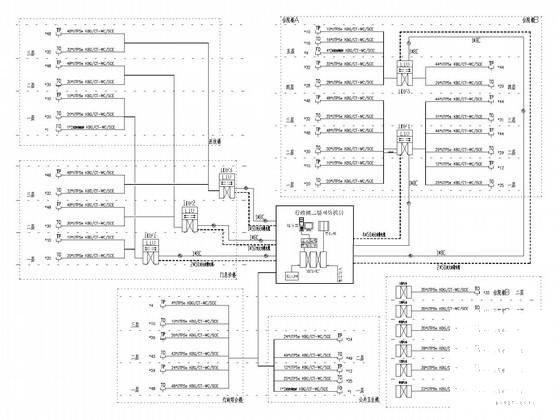

综合布线系统图

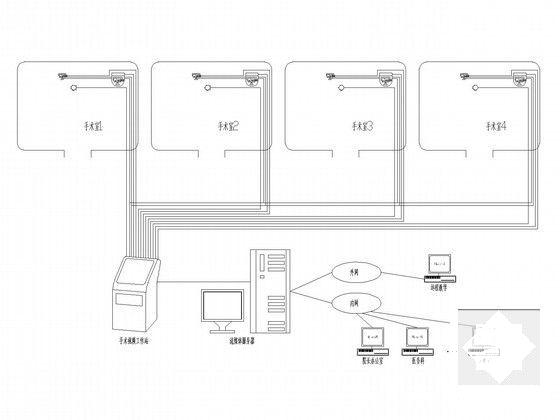

手术示教系统图

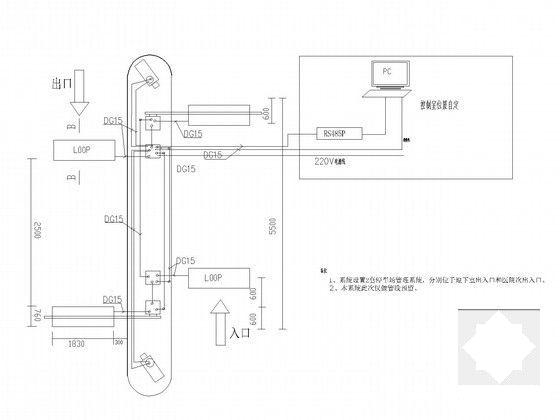

停车场管理系统接线图

排队呼叫系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合性医院 - 1
    综合性医院 - 1
  • 综合性医院 - 2
    综合性医院 - 2
  • 综合性医院 - 3
    综合性医院 - 3
  • 综合性医院 - 4
    综合性医院 - 4
  • 综合性医院 - 5
    综合性医院 - 5
  • 综合性医院 - 6
    综合性医院 - 6
以上是部分截图,请下载附件后查看完整高清内容
