43091平米22层医院全套弱电施工CAD图纸
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：43091平方米
- 建筑地上层数：22层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 火灾保护分级：二级
- 项目所在地：山东
- 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示
附件详情
- 弱电设计说明
- 设备图例及材料表,消防联动关系一览表
- 火灾报警及消防联动系统图
- 通讯,计算机综合布线系统及病房呼叫系统图
- 有线电视系统及保安监控系统图
- 地下一层 弱电平面图
- 坡道一,坡道二弱电平面图
- 一层弱电平面图到二十二层弱电平面图
附件详情
该项目总占地面积4365平方米 ,总建筑面积43091平方米,其中地下2539平方米,地上40550平方米，建筑基底面积2584平方米,其中;地下一层,地上二十一层(四层与五层之间设一层设备层),局部二十二层.建筑物高度83.700米。
本图非常全面，共16张图。
2
2
3
3
4
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

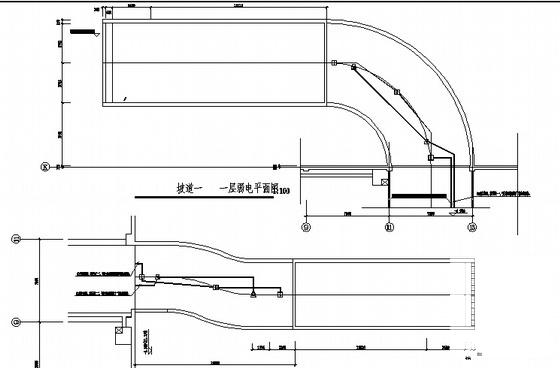

医院弱电图纸 - 1 -

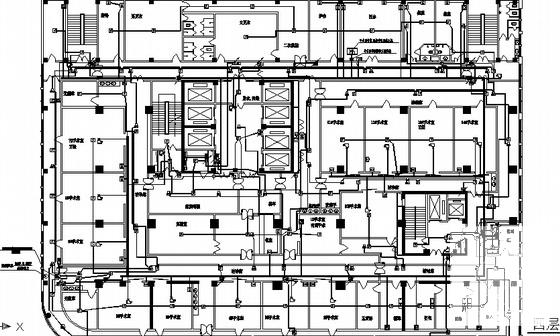

医院弱电图纸 - 2 -

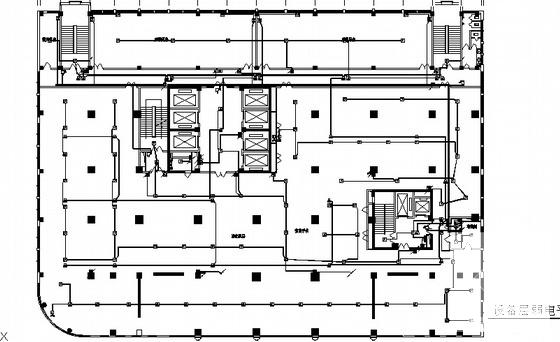

医院弱电图纸 - 3 -

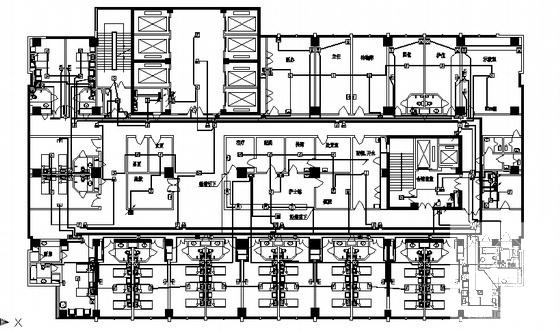

医院弱电图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
