11层大型甲级医院全套弱电智能施工CAD图纸137张

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:100000平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:137张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 有线广播:服务性,火灾应急
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,建筑设备监控系统,综合布线系统,广播系统,会议系统,信息网络系统,智能化集成,呼应信号及信息显示,其它

附件详情

  • 1、 电气设计 说明
  • 2、门诊输液系统图
  • 3、楼宇自控系统图
  • 4、电子时钟系统图
  • 5、分诊排队叫号系统图
  • 6、医护对讲系统图
  • 7、婴儿防盗管理系统图
  • 8、智能集成系统图
  • 9、会议室扩声系统图
  • 10、视频切换系统图(会议室及示教室)
  • 11、大报告厅扩声系统图
  • 12、大报告厅视频切换系统图
  • 13、楼控干线系统图
  • 14、能耗监测系统图
  • 15、一卡通系统图
  • 16、广播系统图
  • 17、统一视频及防盗报警系统图
  • 18、综合布线系统图
  • 19、广播设备 平面布置图
  • 20、楼控点表
  • 21、安防,统一视频设备平面布置图
  • 22、能耗监测设备平面布置图
  • 23、综合布线设备平面布置图
  • 24、 弱电平面图

附件详情

该附件是大型甲级医院全套弱电智能施工图纸(设备点位表),总共137张。
项目建筑面积105000平方米,为住院楼,提供约500张病床位、门诊楼、医技楼、辅助用房,设有地下室。
设计内容:信息通讯系统(数据网络系统、程控交换机系统、综合布线系统)、综合安防系统(视频监控系统、防盗报警系统、电子巡更系统)、一卡通系统(门禁系统、停车场管理系统、考勤消费系统)、背景音乐及紧急广播系统、排队叫号系统、机电设备监控系统(BAS)、能源计量系统、有线电视系统、多功能会议视听系统、信息发布系统、视频网管理平台、移动门诊输液系统、婴儿防盗系统、基准时钟系统、弱电管路与桥架、综合管线的施工 。

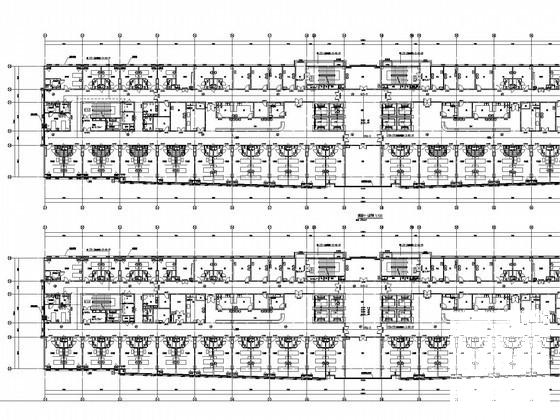

住院楼六~十一层综合布线设备平面布置图

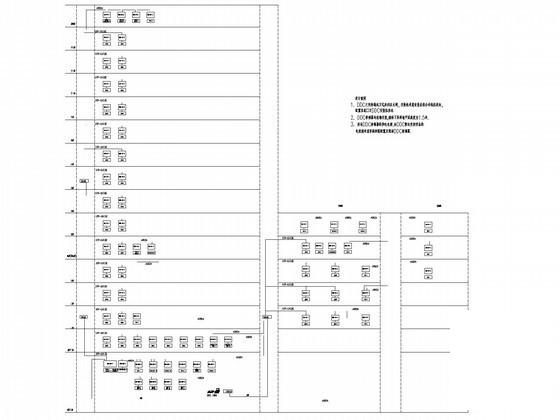

楼宇自控系统图

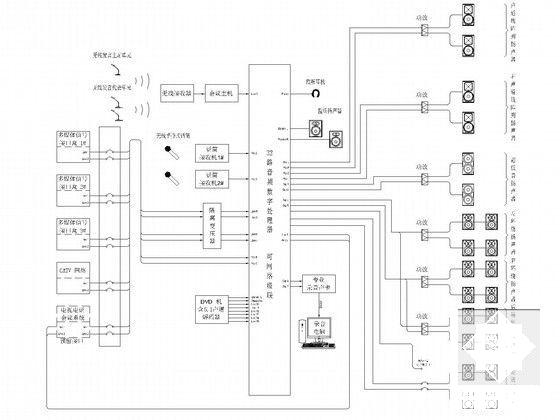

大报告厅扩声系统图

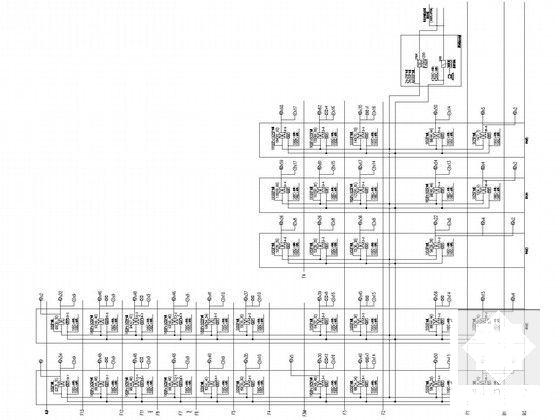

综合布线系统图

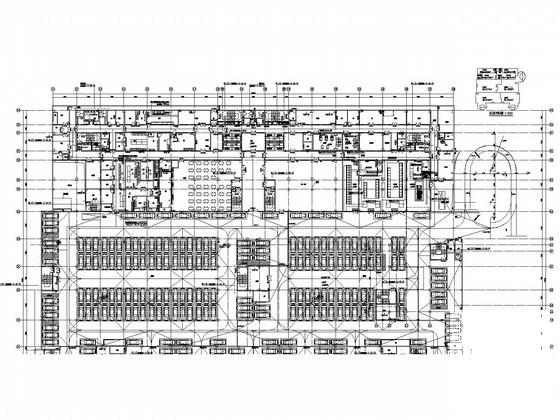

广播设备平面布置图

智能集成系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院弱电图纸 - 1
    医院弱电图纸 - 1
  • 医院弱电图纸 - 2
    医院弱电图纸 - 2
  • 医院弱电图纸 - 3
    医院弱电图纸 - 3
  • 医院弱电图纸 - 4
    医院弱电图纸 - 4
  • 医院弱电图纸 - 5
    医院弱电图纸 - 5
  • 医院弱电图纸 - 6
    医院弱电图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
