中心医院配电增容工程CAD施工图纸

该附件为湖南长沙医院医疗综合楼配电增容工程图纸。

概况：

该项目为湖南省长沙市某医院-医疗综合楼配电增容工程。

工程原有状况：工程原设有高压中心配电间1座，分配电间4座，10kV采用双电源，单母线分段接线，两路电源同时运行，共安装有9台配电变压器，原有变压器安装容量为8430kVA（2x1600kVA+2x1000kVA+2x800kVA+2x500kVA+630kVA）。

本期增容改造工程内容：

新建医疗综合楼，需新增5700kVA安装容量，2x1600kVA+2x1250kVA共4台变压器，该项目新建高压中心配电间1座，10kV采用双电源，单母线分段接线，两路电源同时供电，将原中心配电间改为分配电间，将原中心配电间的10kV联络柜拆除，将原有的4个分配电间的10kV电源驳接至新建高压中心配的出线柜，增容后变压器安装容量为14130kVA（4x1600kVA+2x1250kVA+2x1000kVA+2x800kVA+2x500kVA+630kVA）。

部分图纸摘录：

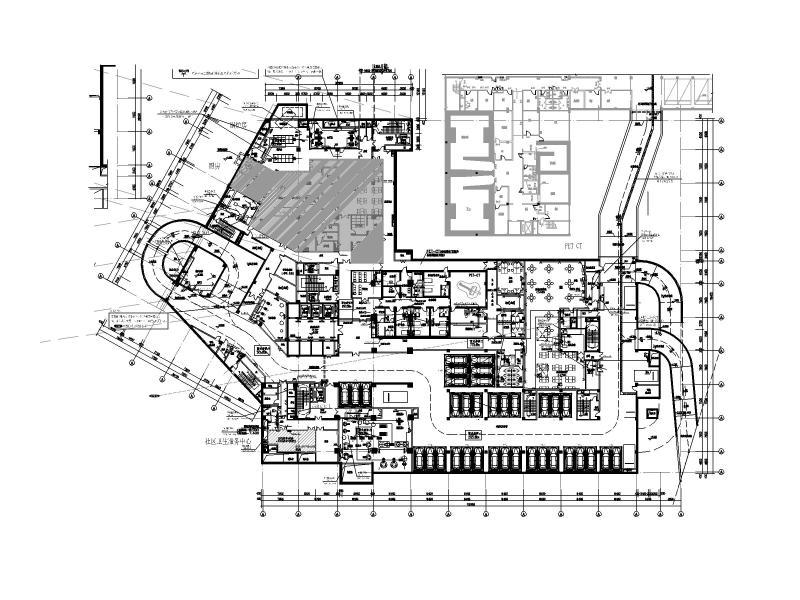

电缆桥架走向图

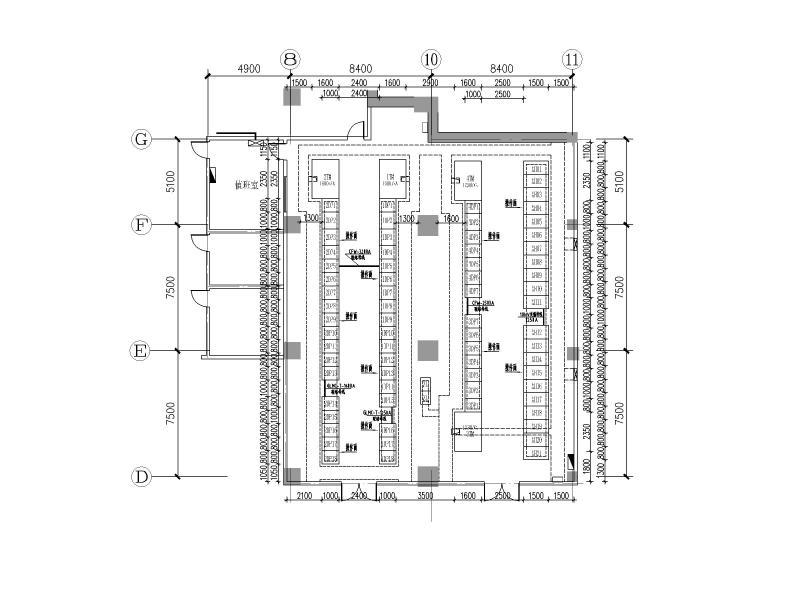

配电间电气平面布置图

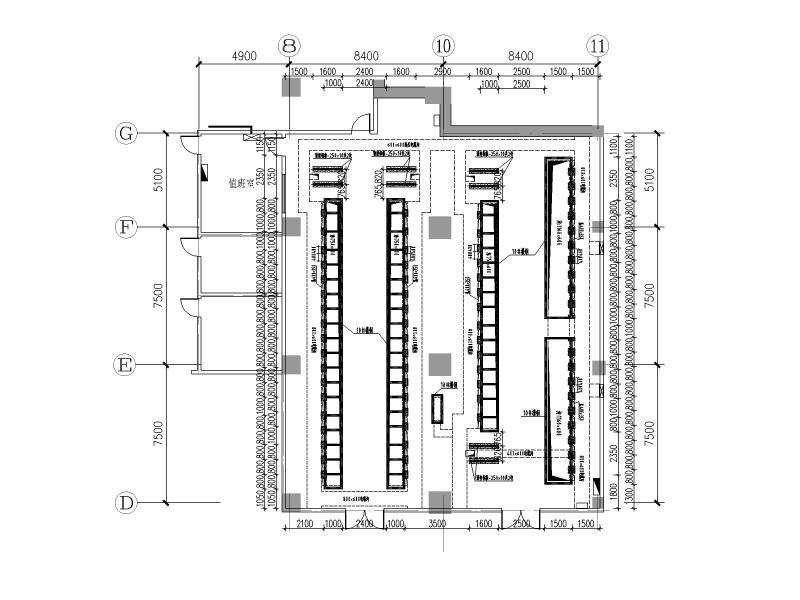

配电间开孔、埋铁图

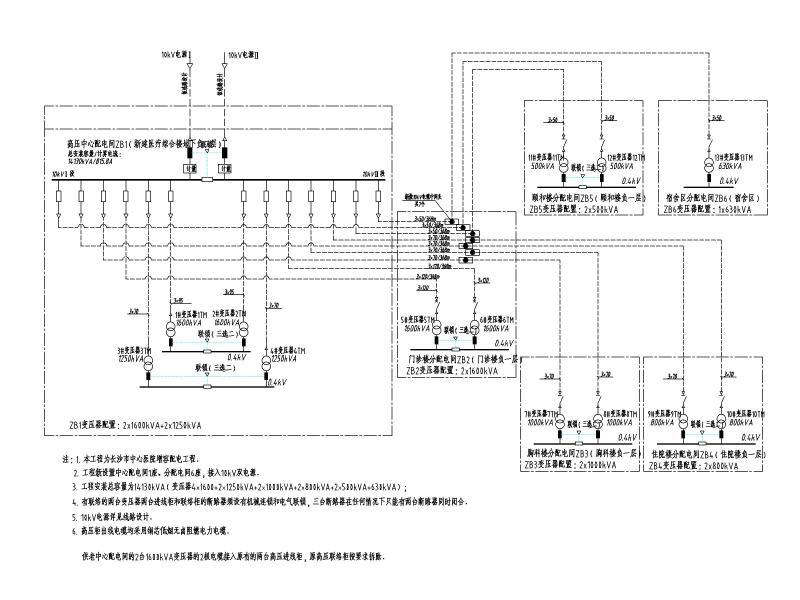

10kV系统接线图

10kV一次配置图

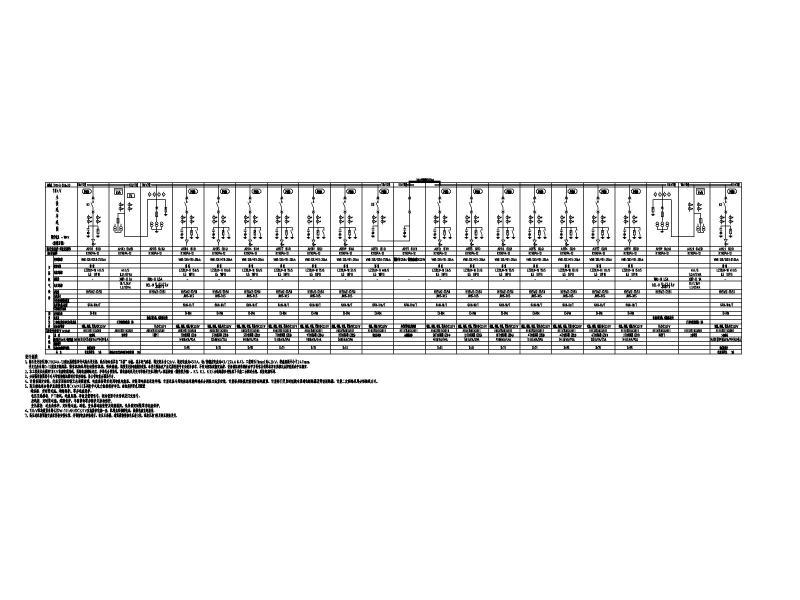

0.4kV低压配置接线图

发电机开关柜配置接线图

配电间设备基础断面图
