[CAD]7层框架剪力墙结构儿童中心医院结构施工图纸

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-3-2 21:49:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是重庆某儿童中心医院综合楼项目,地上7层,框架剪力墙结构,基础采用干作业机械钻孔桩基础,建筑桩基的设计等级为丙级,抗震设防烈度为6度。
包括:结构设计总说明,基础设计说明,基础平面布置图,各层梁平法施工图,各层板平法施工图,竖向构件 平面布置图 ,楼梯图等共计25张图,计算书包括封面及荷载统计、挡墙计算书、四桩桩基承台计算、板式楼梯计算书、抗震参数表及CAD版电算结果。
12月。

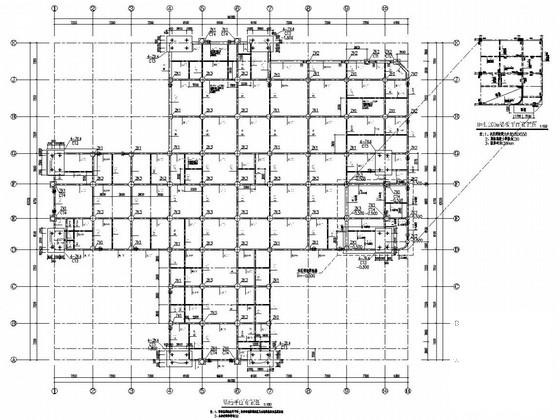

H=12.600m板平法施工图

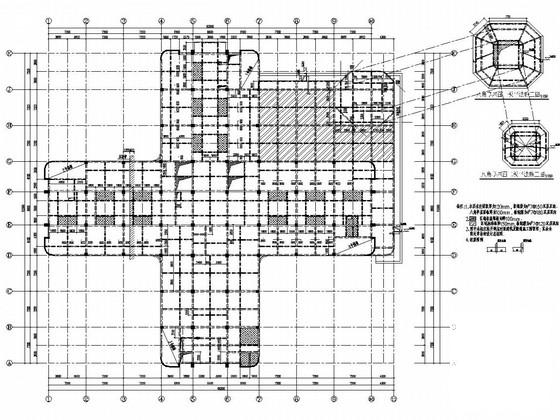

H=12.600m梁平法施工图

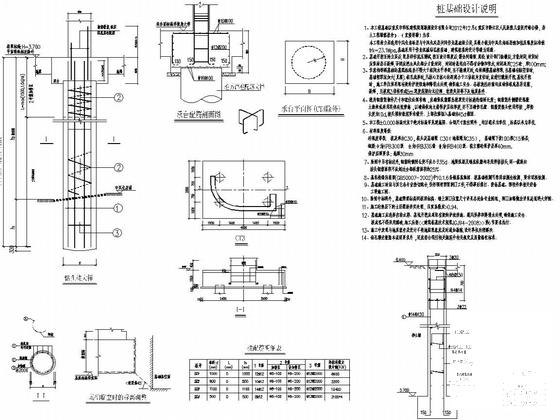

基础详图

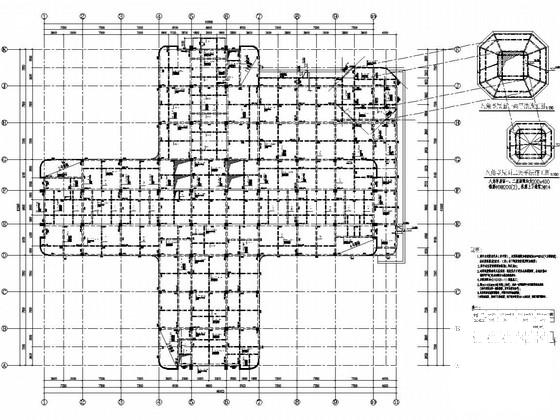

坡屋顶1梁平法施工图

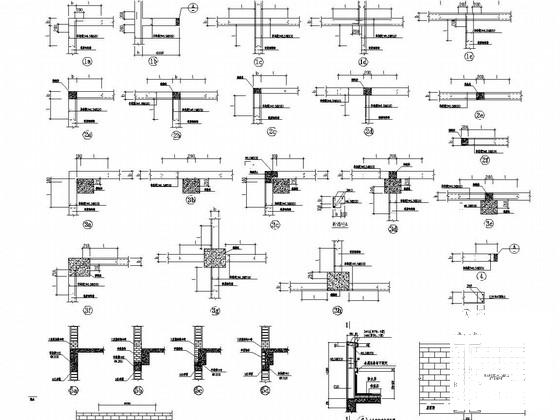

构造详图

剪力墙结构医院 - 1
第 1 张图
剪力墙结构医院 - 2
第 2 张图
剪力墙结构医院 - 3
第 3 张图
剪力墙结构医院 - 4
第 4 张图
剪力墙结构医院 - 5
第 5 张图
剪力墙结构医院 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-2 21:49:37上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11edfcc0d1ecffcfseefe.zip

5.43 MB

下载  售价: 100 积分    赚积分
