14米x12米2层钢结构别墅设计CAD施工图纸

  • 建筑类别:别墅

  • 建筑高度类型:多层建筑

  • 地上层数:2层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢结构

  • 钢结构:其他结构

  • 基础形式 :混凝土基础,独立基础

  • 结构安全等级:二级

  • 结构最大跨度:6.08m

  • 抗震设防烈度:8度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.4kN/平方米

  • 参考图纸:20张

  • 设计年代:近代

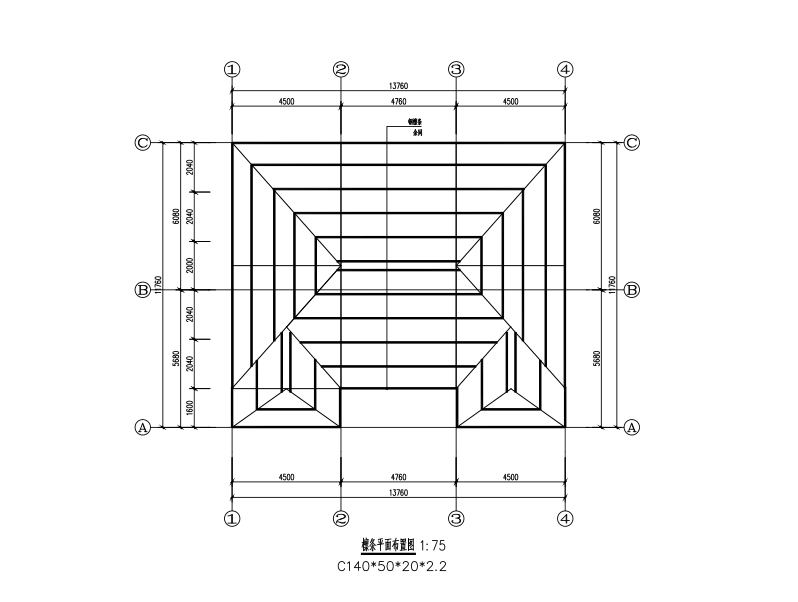

檩条 平面布置图

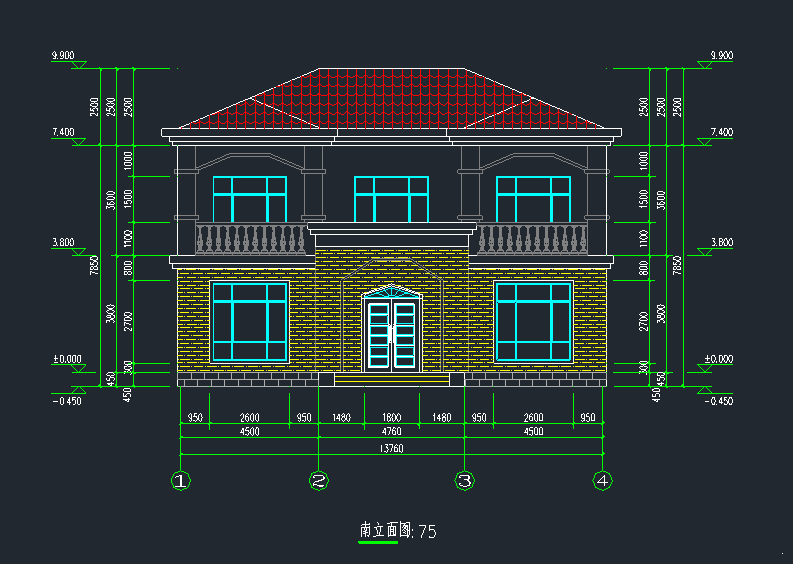

别墅立面图

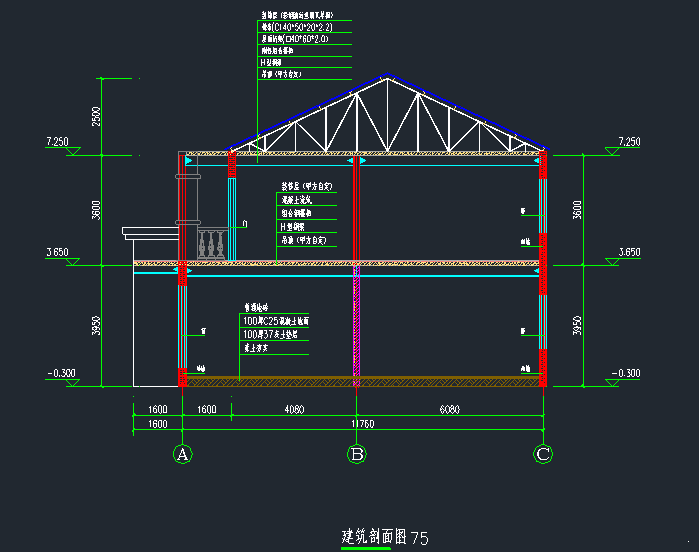

建筑剖面图

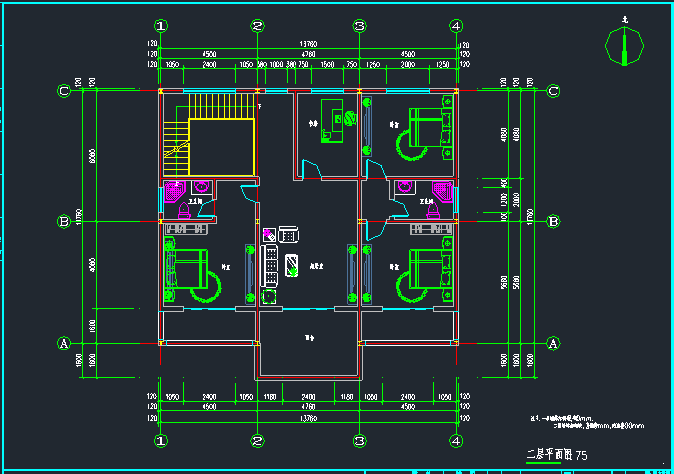

二层平面图

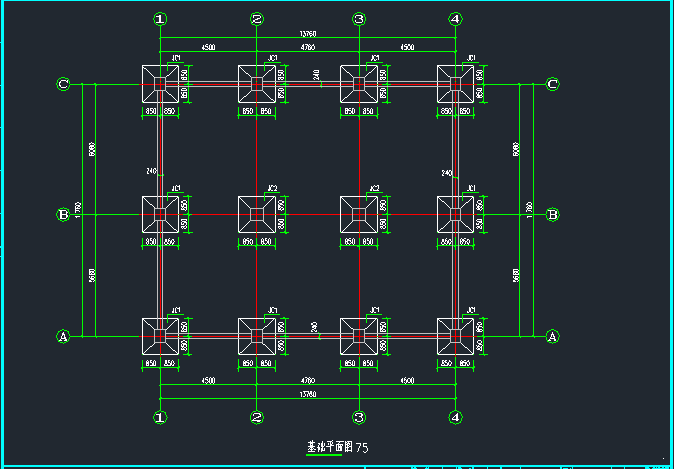

基础平面图

基础详图

地脚螺栓布置图

屋顶桁架布置图

檩条布置图

轴结构立面图

结构设计说明

以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 别墅设计图纸施工图 - 1
    别墅设计图纸施工图 - 1
  • 别墅设计图纸施工图 - 2
    别墅设计图纸施工图 - 2
  • 别墅设计图纸施工图 - 3
    别墅设计图纸施工图 - 3
  • 别墅设计图纸施工图 - 4
    别墅设计图纸施工图 - 4
  • 别墅设计图纸施工图 - 5
    别墅设计图纸施工图 - 5
  • 别墅设计图纸施工图 - 6
    别墅设计图纸施工图 - 6
  • 别墅设计图纸施工图 - 7
    别墅设计图纸施工图 - 7
  • 别墅设计图纸施工图 - 8
    别墅设计图纸施工图 - 8
  • 别墅设计图纸施工图 - 9
    别墅设计图纸施工图 - 9
  • 别墅设计图纸施工图 - 10
    别墅设计图纸施工图 - 10
  • 别墅设计图纸施工图 - 11
    别墅设计图纸施工图 - 11
以上是部分截图,请下载附件后查看完整高清内容
