两层木结构别墅设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:木结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:15张

附件详情

木结构设计总说明、地下室顶面锚栓和柱脚锚栓布置图、结构布置图、剪力墙平面布置图、墙体及抗拔锚固件 平面布置图 、结构布置图、屋面结构布置图、屋面支撑布置图、 节点详图 共15张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

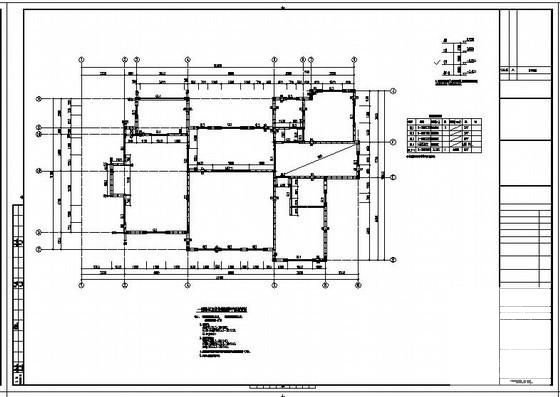

  • 别墅设计图纸施工图 - 1
    别墅设计图纸施工图 - 1

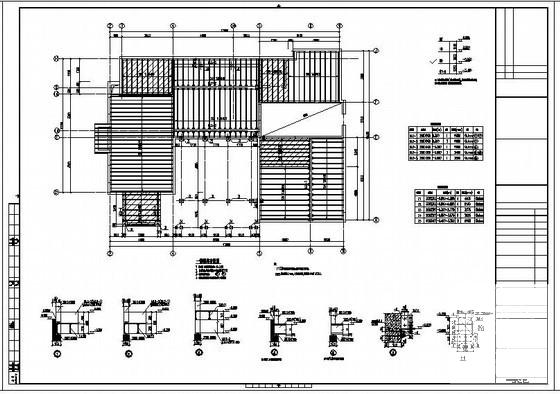

  • 别墅设计图纸施工图 - 2
    别墅设计图纸施工图 - 2

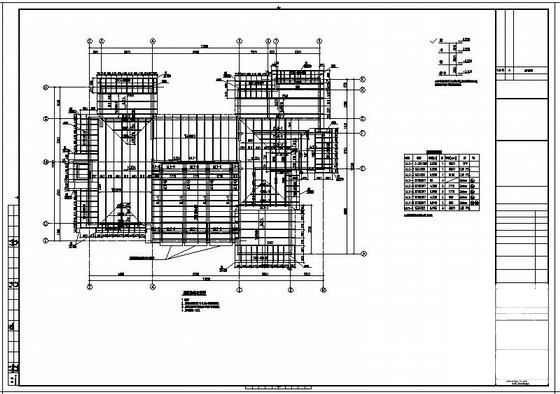

  • 别墅设计图纸施工图 - 3
    别墅设计图纸施工图 - 3

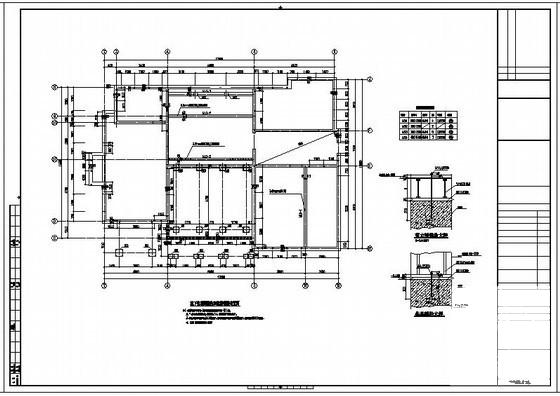

  • 别墅设计图纸施工图 - 4
    别墅设计图纸施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
