一份多层丁类厂房给排水CAD施工图纸(宿舍)

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-2-17 20:11:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):10
  • 大样节点:水泵, 泵房

附件详情

  • 无资料目录

附件详情

工程介绍:
该项目按多层丁类厂房设计。厂房5层,建筑高度20.8米,体积6308.6立方米。

设计范围:
1.该项目厂房室内给水、雨水、污水系统、室内消防及室外给排水、 消防系统
2.该项目建筑红线内的给水排水和消防管道工程由设计院设计。
3.该项目室外园林内水景、道路排水及浇洒知名地产均由园林设计公司负责设计,并根据设计院提供的总平面图自行确定接管点,但排水管道应符合该资料所给的标高及管径。

图纸共20张。

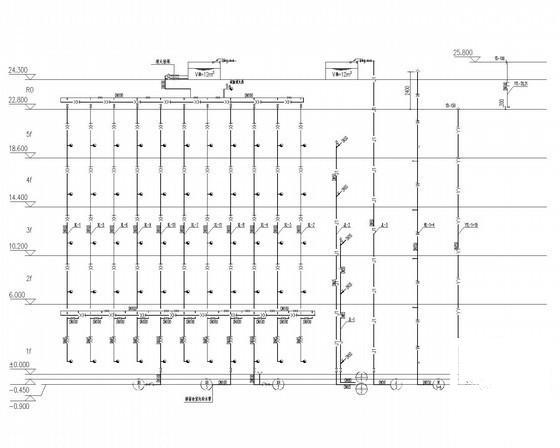

给排水系统图

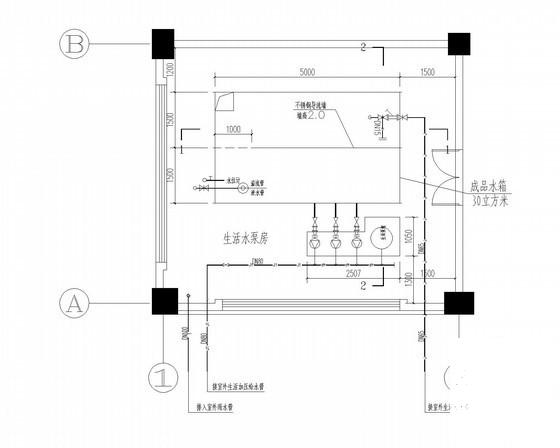

生活水泵房

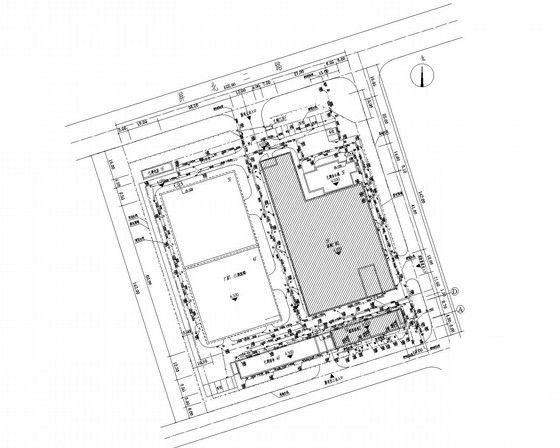

室外排水总图

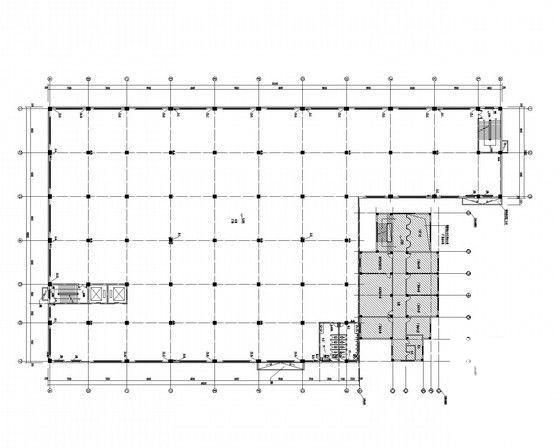

二层给排水平面图

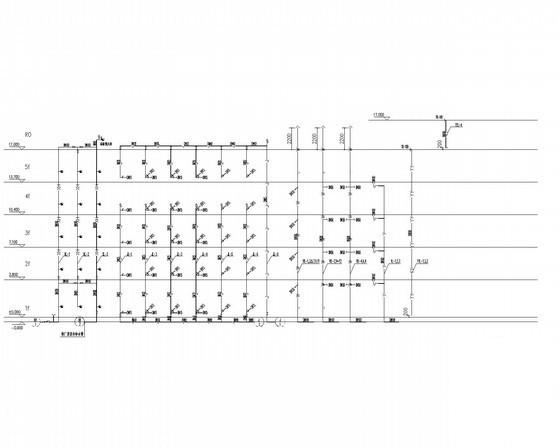

给水系统

多层宿舍给排水 - 1
第 1 张图
多层宿舍给排水 - 2
第 2 张图
多层宿舍给排水 - 3
第 3 张图
多层宿舍给排水 - 4
第 4 张图
多层宿舍给排水 - 5
第 5 张图
多层宿舍给排水 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 20:11:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0ffwswcfef2ee01d.rar

1.54 MB

下载  售价: 100 积分    赚积分
