高层商住楼地上部分施工方案_CAD

附件详情

该项目为集住宅、购物、餐饮为一体的大型综合性公共建筑,其总建筑面积为185430.8m2,基地占地面积为1300m2。该项目分主楼和裙房两段,其中,主楼为23层的高层住宅楼,建筑主体高度为99.9m;裙房地上六层,地下两层,局部三层,裙房主体高度30m。
地下第2层为汽车停车库及设备用房;地下第1层为超级市场及设备用房。地上第1层层高5.1m,为商场、精品屋等,地上二层至六层,层高5米,为商场等,上部塔楼分为四部分 ,其中,A、B、C塔23层,为住宅,D塔为四层,为旅店。
该项目地下室底板为筏板式基础,没有桩基础,四周为混凝土墙壁,混凝土标号为C40P6,地上裙楼部分及D栋塔楼为框架结构,内部电梯井部分为剪力墙结构,上部塔楼为框架剪力墙结构,混凝土标号为:柱子及剪力墙为C50、c40c30混凝土,梁、板为C30、c25混凝土。
工程施工特点:
① 结构层次变化较多,平面十分复杂,弧线和棱角较多,形状较不规则,施工难度较大,特别是施工平面控制难度很大。
② 建筑外型细部处理讲究、流线的弧型造型和棱角分明的外形处理突出了建筑的典雅和现代化气息,但同时给外墙的施工提出了较高的技术要求。
③ 施工工期十分紧张,总工期只有530个日历天,需要加大人力、财力、机械设备和周转架料的投入,加大了工程成本。
④齐齐哈尔市冬季气温低,冬季施工要求高,施工难度大,而且冬季低温时间较长,使原本已经十分紧张的工期更加紧张。
⑤地下室底板设置后浇带,给防水施工措施提出了较高的要求。
⑥ 该项目采用了C50高强混凝土,而且柱与梁板混凝土标号差异较大,给施工造成了很大的难度。


本施工 方案编制 于,全文3.5万字

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

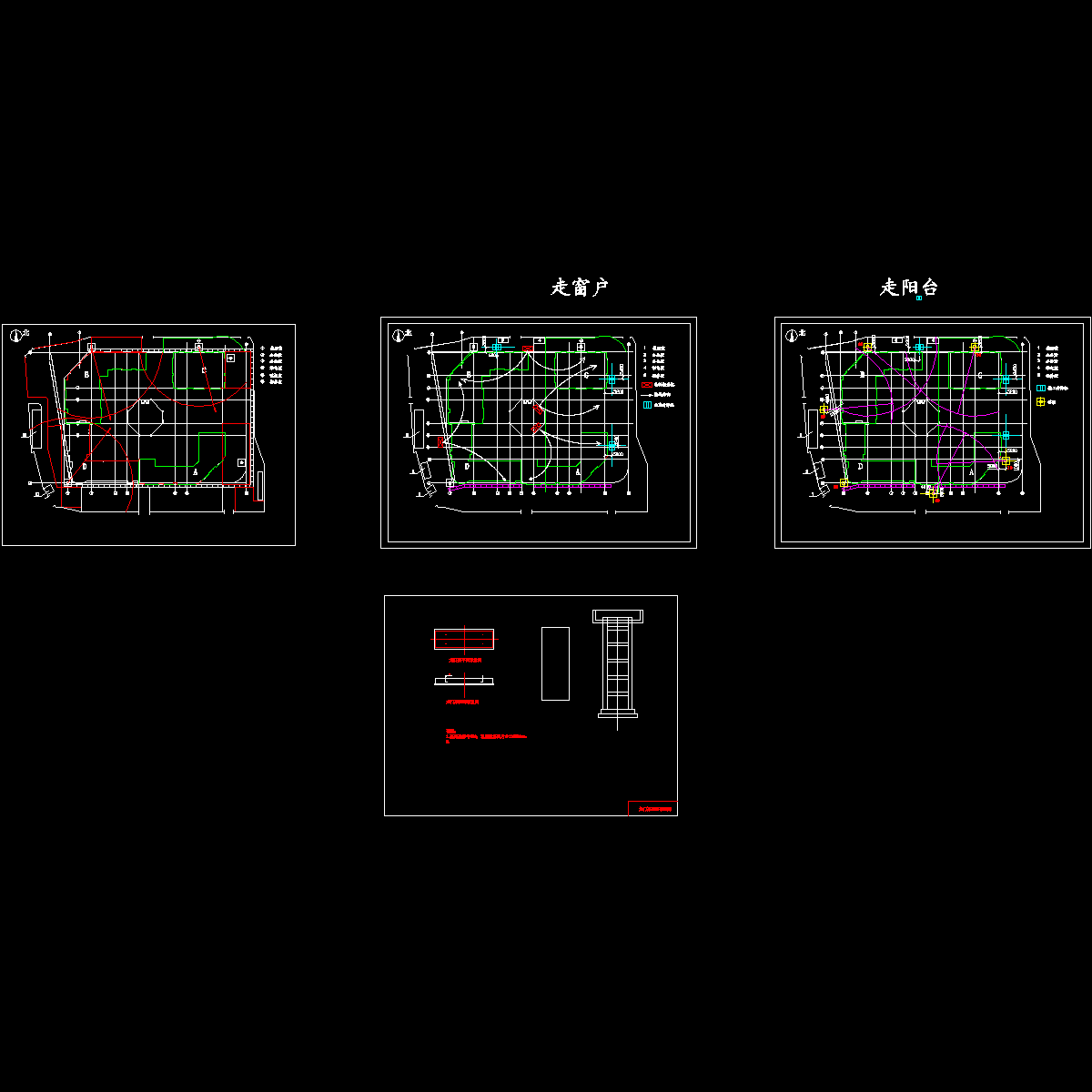

  • 塔楼施工时塔吊及升降机平面布置图.dwg
    塔楼施工时塔吊及升降机平面布置图.dwg

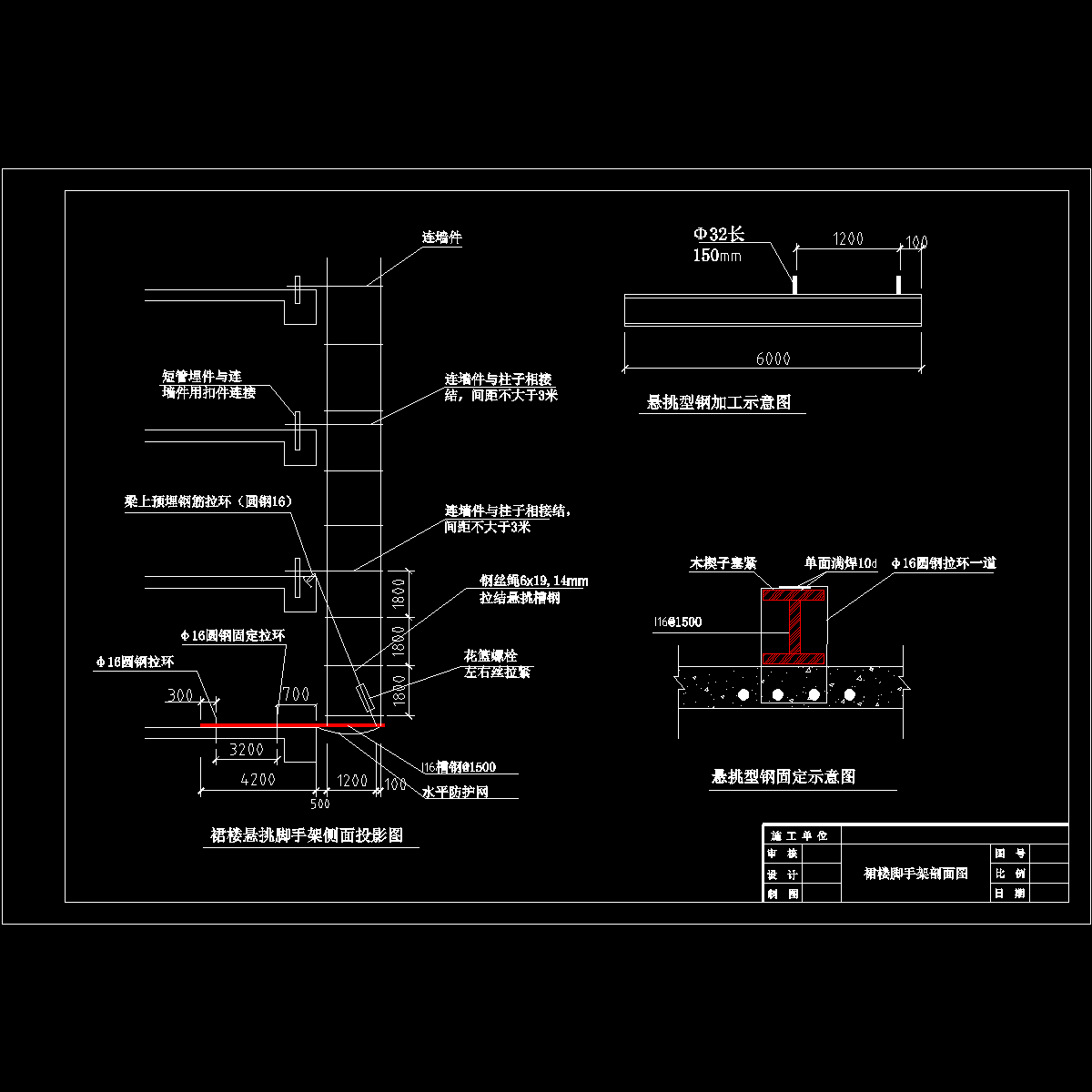

  • 脚手架支模示意图.dwg
    脚手架支模示意图.dwg

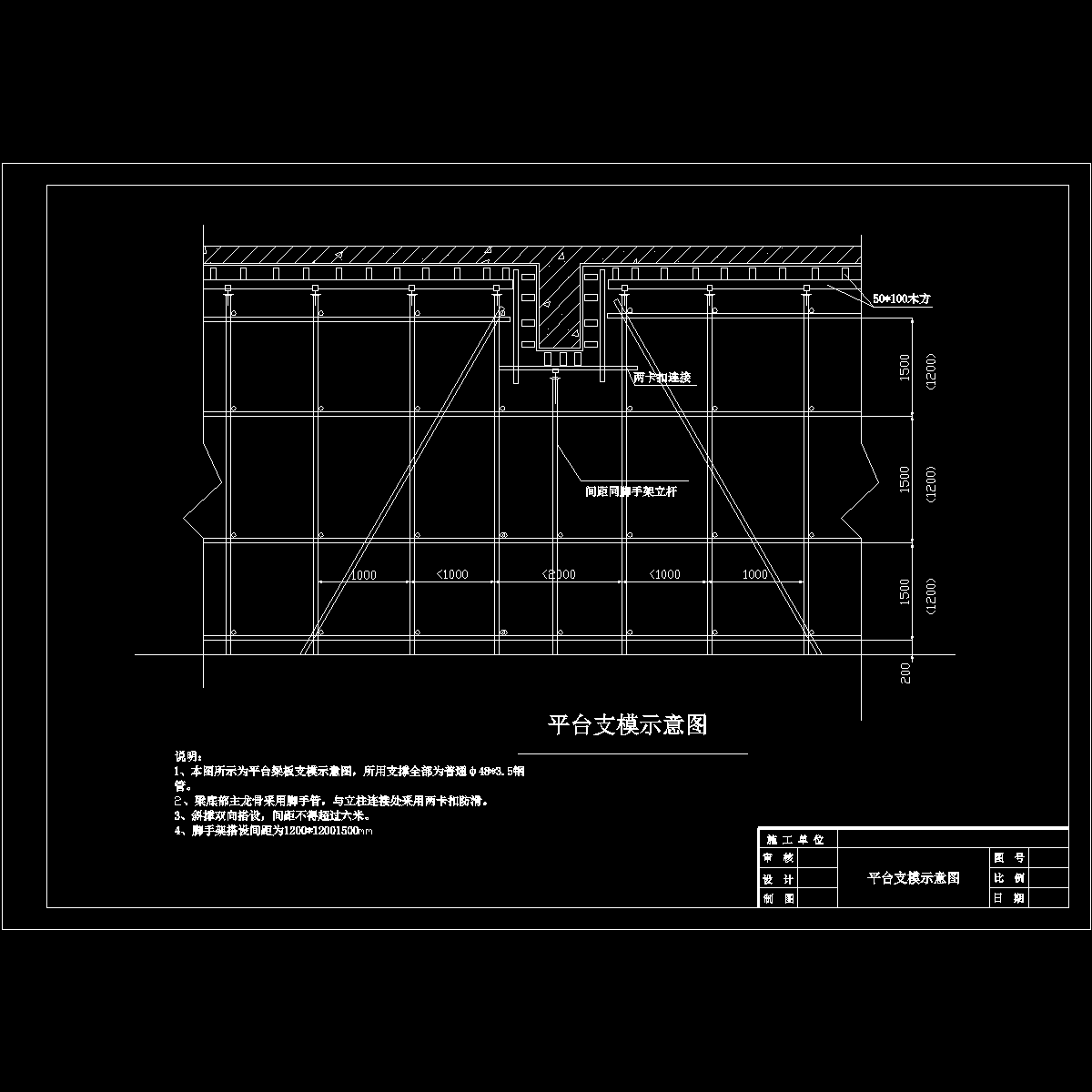

  • 平台支模示意图.dwg
    平台支模示意图.dwg

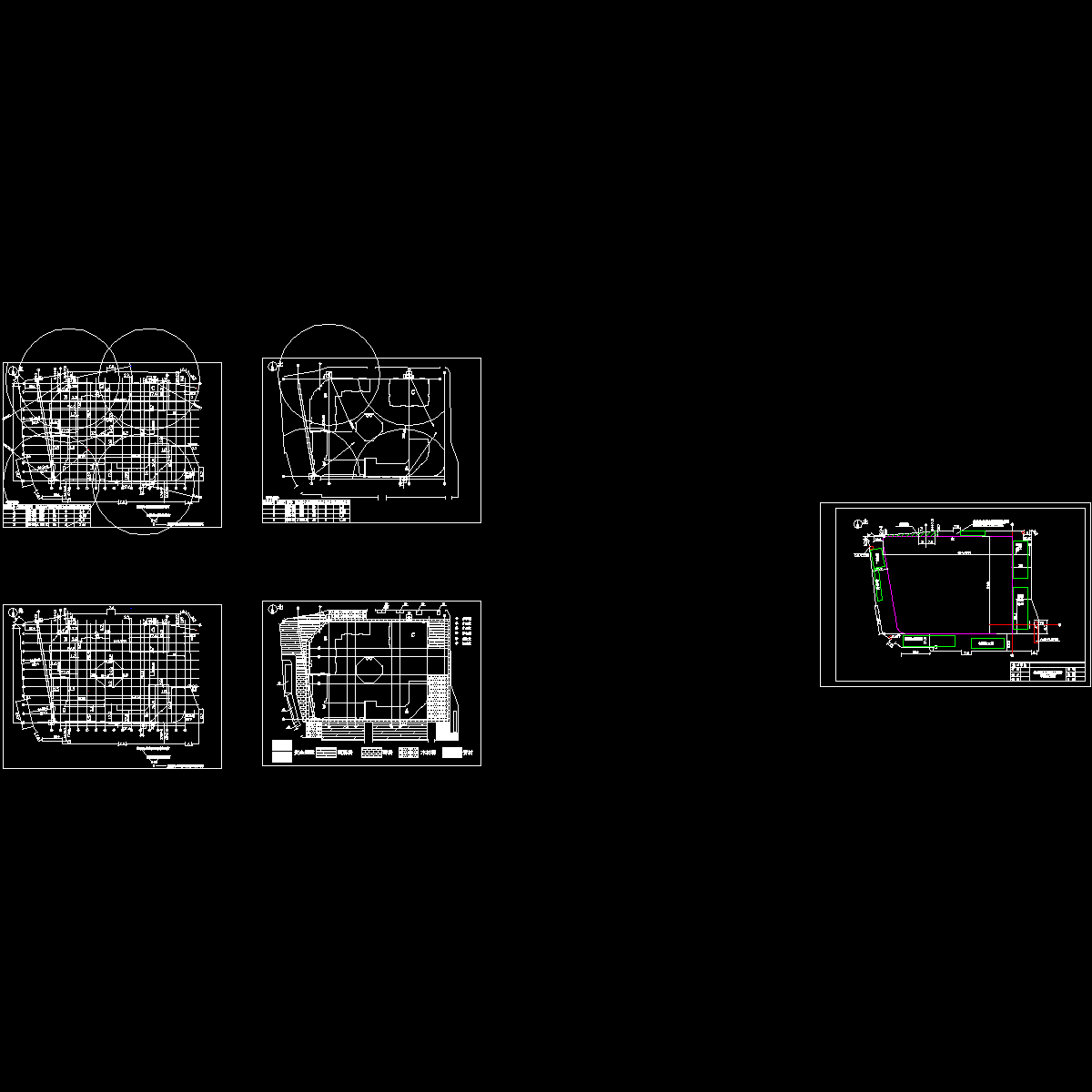

  • 裙房施工时施工现场平面布置图.dwg
    裙房施工时施工现场平面布置图.dwg

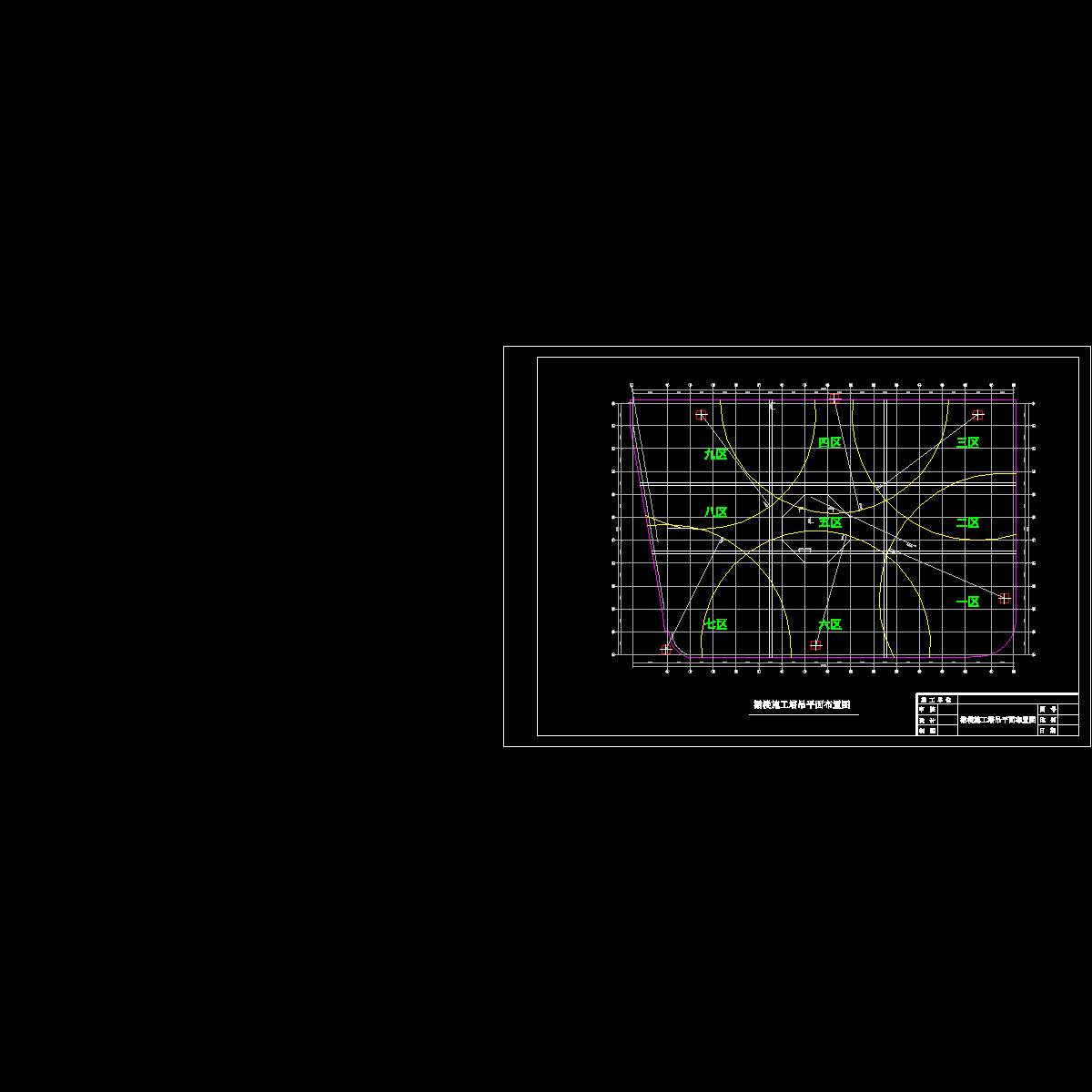

  • 裙楼施工时塔吊平面布置图.dwg
