地上20层剪力墙结构商住楼结构施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:38张

附件详情

该附件为辽宁某小区商住楼,地上20层,地下一层,主体总高度为61.53米,一层、二层为商业,三层~二十层为住宅,结构类型为剪力墙结构,基础为静压预应力管桩,7度设防。

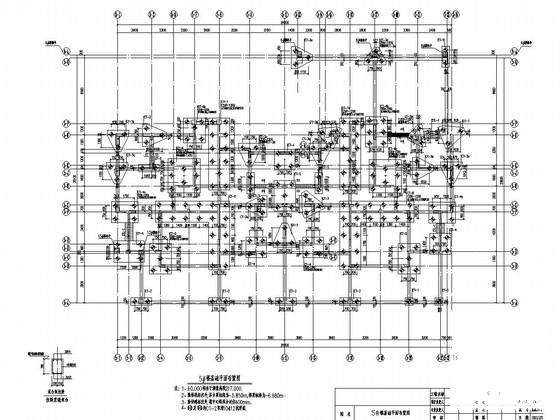

该资料包含: 结构设计说明 、基础 平面布置图 、剪力墙、柱平法施工图、梁平法施工图、板结构平面图、楼梯结构图等共38张图纸。

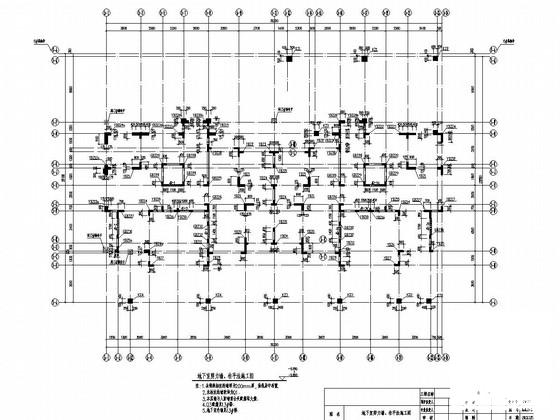

地下室剪力墙、柱平法施工图

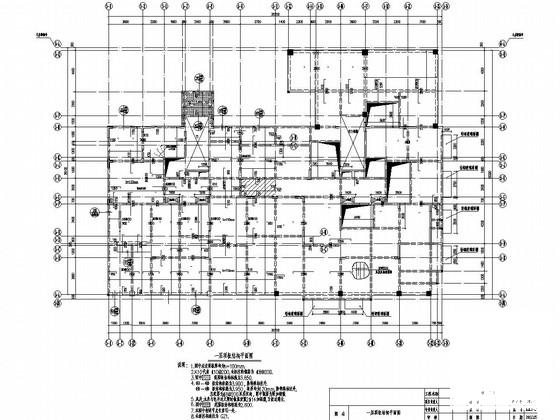

一层顶板结构平面图

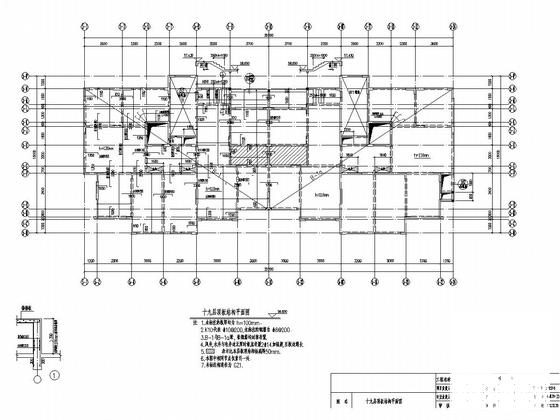

十九层顶板结构平面图

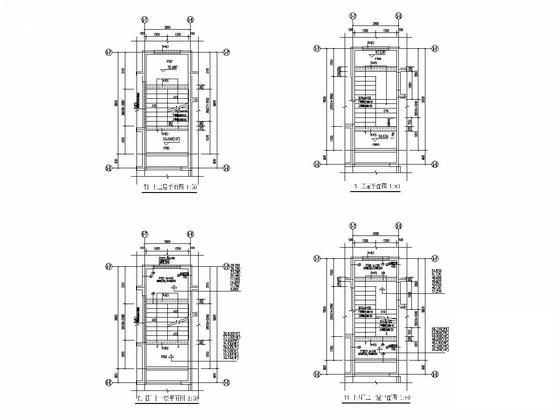

楼梯结构图

二层顶梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 2
    第 2 张图
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 4
    第 4 张图
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 5
    第 5 张图
  • 地上20层剪力墙结构商住楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
