地上39层剪力墙结构超高层商住楼结构施工CAD大样图
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑,超高层建筑
- 建筑地上层数：39层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：8度以上
- 风压：0.33kN/平方米
- 雪压：0.30kN/平方米
- 地下室功能：车库
- 参考图纸：68张
- 设计年代：近代
附件详情
本子项为四川某普通的商住楼，地上39层，地下三层，结构采用剪力墙结构，基础为旋挖成孔灌注桩基础，8度设防。
该资料包含：
结构设计说明
、墙平面布置图、墙大样图、结构
平面布置图
、梁平法施工图等共68张图纸。

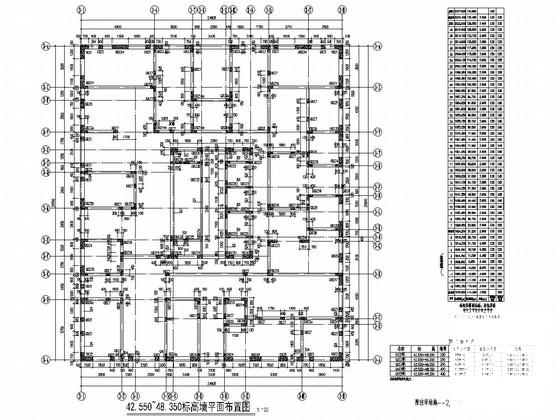

42.550~48.350标高墙平面布置图

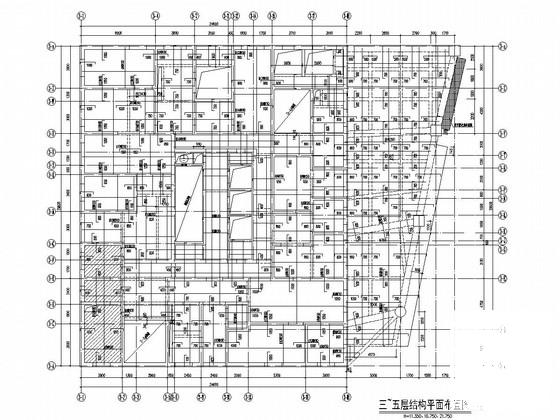

三~五层结构平面布置图

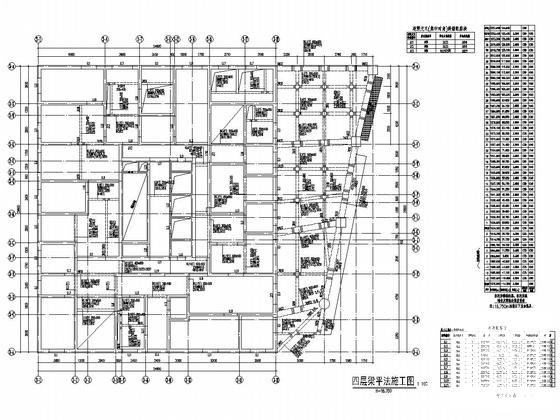

四层梁平法施工图

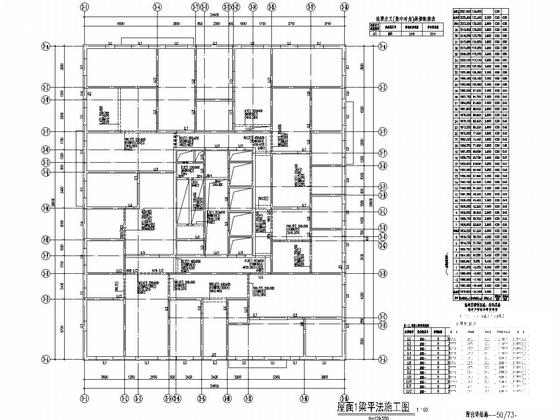

屋面1梁平法施工图
十二层梁平法施工图
42.550~48.350标高墙大样图
42.550~48.350标高墙平面布置图
十一层、二十六层结构平面布置图
屋面二结构平面布置图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
超高层结构 - 1 -
超高层结构 - 2 -
超高层结构 - 3 -
超高层结构 - 4 -
超高层结构 - 5 -
超高层结构 - 6 -
超高层结构 - 7
-
超高层结构 - 8
以上是部分截图，请下载附件后查看完整高清内容
