五星级酒店游泳池水处理设计施工CAD图纸

  • 类型:其他
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10张以下
  • 设计年代:近代
  • 设计详细说明:有
点击 五星级酒店_办公楼给排水消防喷淋设计图 下载完整图纸

项目概要:
室内泳池面积为:18.5*8.25=152.625m2,水深均深1.5m计算,泳池总水容积为228.94m3。泳池水量228.94m3,设计水量250m3,循环周期2.5h,循环流量100m3/h.

设计范围:
1.该项目设计内容包括游泳池给排水管系,水处理系统设备布置的设计。
2.包括游泳池区域的除湿、更衣室的送回风、恒温系统的设计及布置。

部分图纸展示:

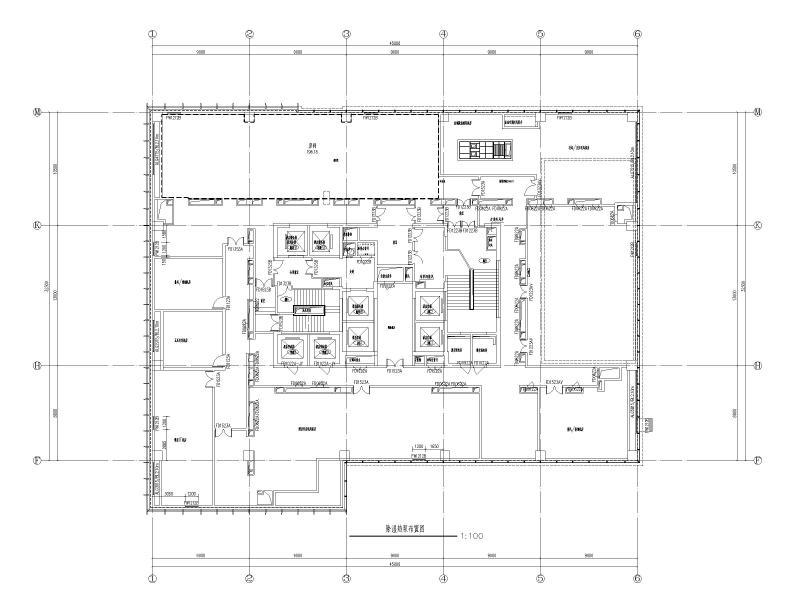

除湿热泵布置图

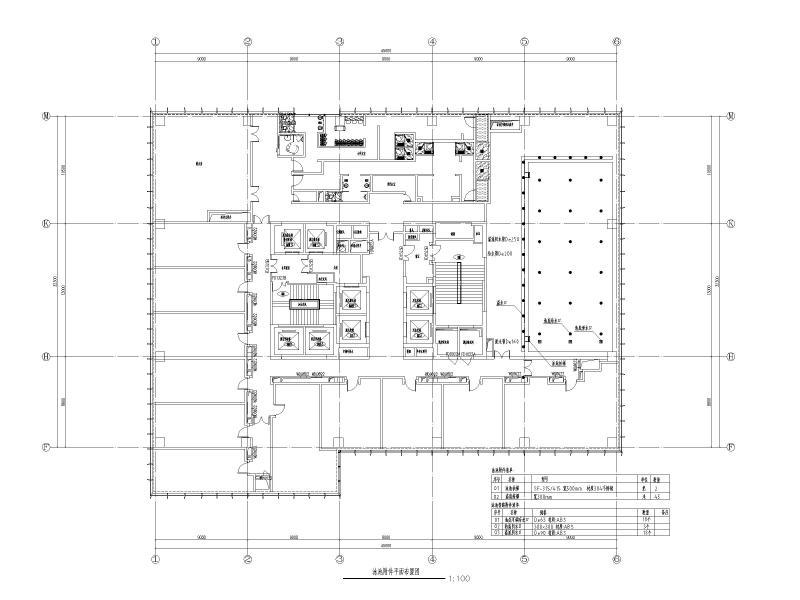

泳池附件平面布置图

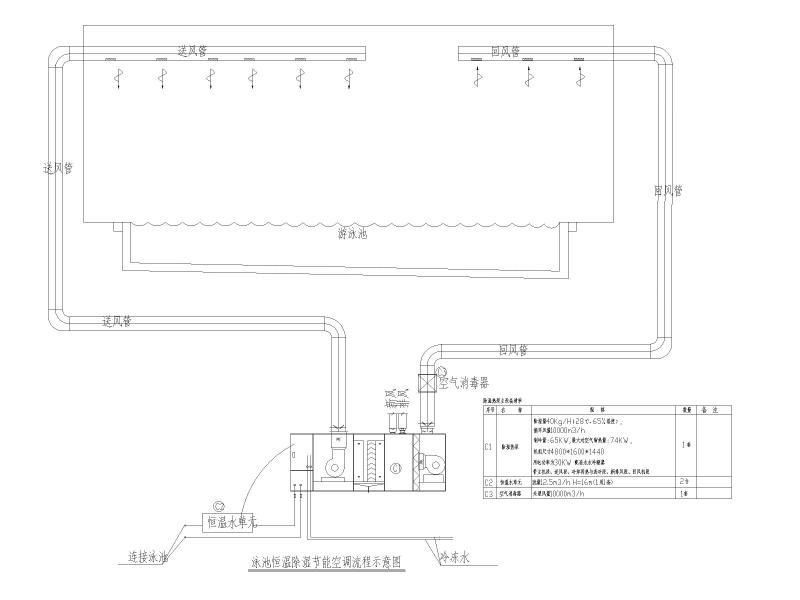

泳池恒温除湿节能空调系统工艺流程图

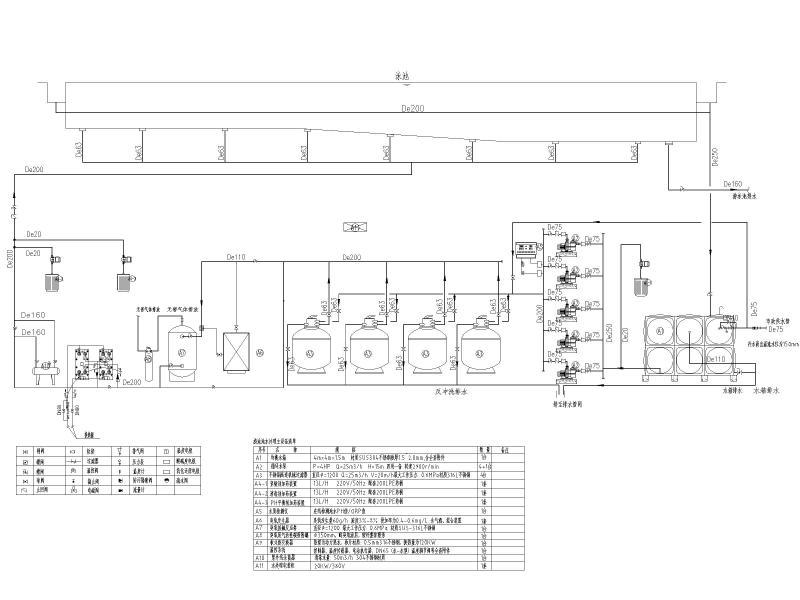

游泳池水处理系统工艺流程图

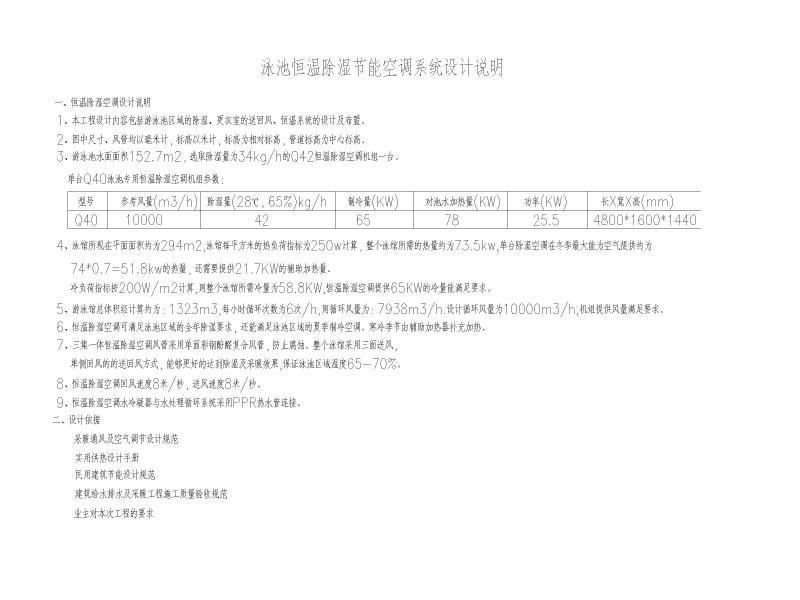

泳池恒温除湿节能空调系统设计说明
游泳池水处理系统设计说明

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 游泳池设计施工图纸 - 1
    游泳池设计施工图纸 - 1
  • 游泳池设计施工图纸 - 2
    游泳池设计施工图纸 - 2
  • 游泳池设计施工图纸 - 3
    游泳池设计施工图纸 - 3
  • 游泳池设计施工图纸 - 4
    游泳池设计施工图纸 - 4
  • 游泳池设计施工图纸 - 5
    游泳池设计施工图纸 - 5
  • 游泳池设计施工图纸 - 6
    游泳池设计施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
