12层科研中心多联机通风系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:高层建筑
  • 建筑设计面积:31980.95平方米
  • 建筑地上层数:12层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:江苏
项目概要:
该项目为南京某科技研发中心项目,地下2层,地上12层,总建筑设计面积:31980.95平方米,建筑高度为55.700米,其中地上面积为20816.15平方米;建筑主要功能为:地下二层为人防,地下一层为机动车库和设备用房,地上层为研发办公、会议室和员工餐厅。

设计内容:
1. 该项目通风和防排烟设计;
2. 该项目空调系统设计。
3. 地下二层人防部分通风及防排烟设计不在该资料范围内,参照本院人防所专项设计。

该项目特点:本大楼采用 直接膨胀式变冷媒流量多联机加全热交换新风新风系统。

部分图纸展示:

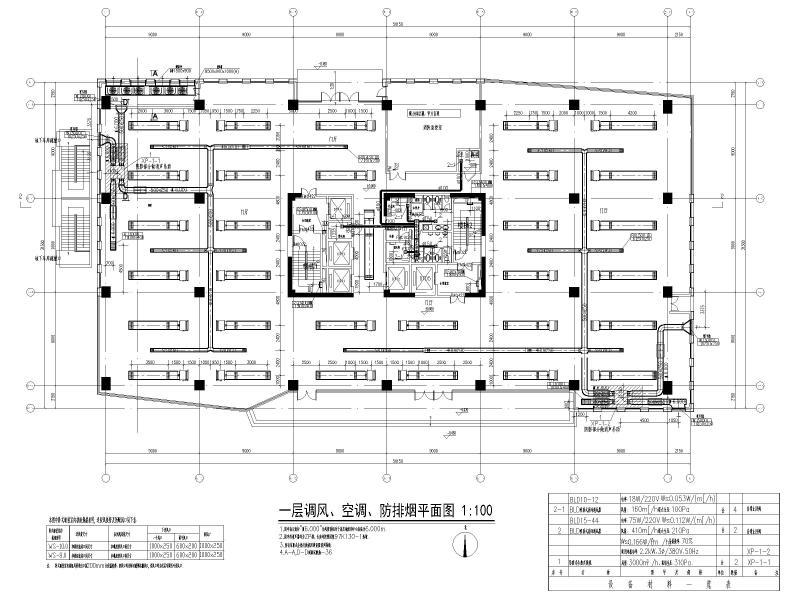

一层调风、空调、防排烟平面图

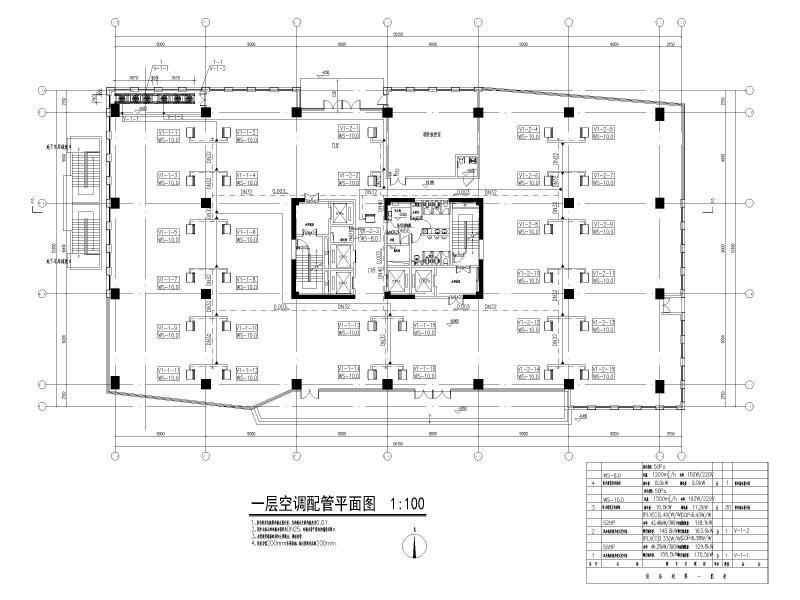

一层空调配管平面图

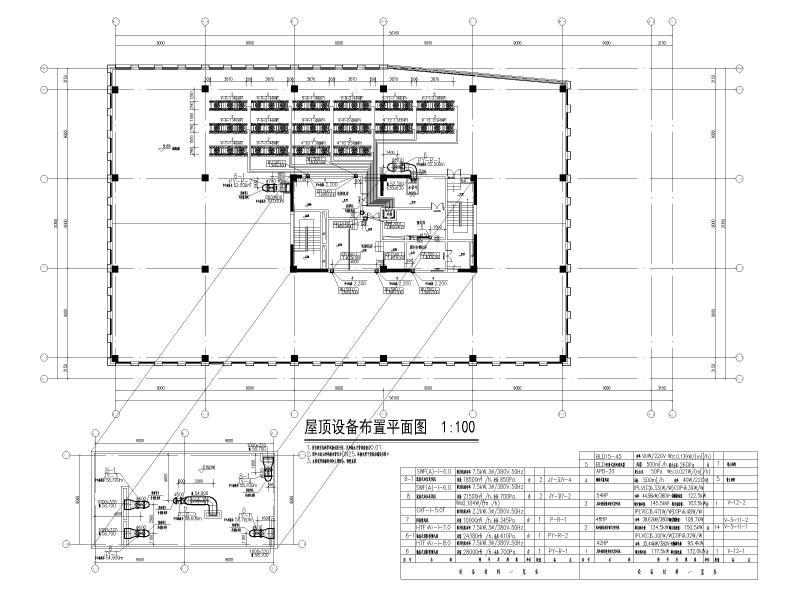

屋顶设备布置平面图

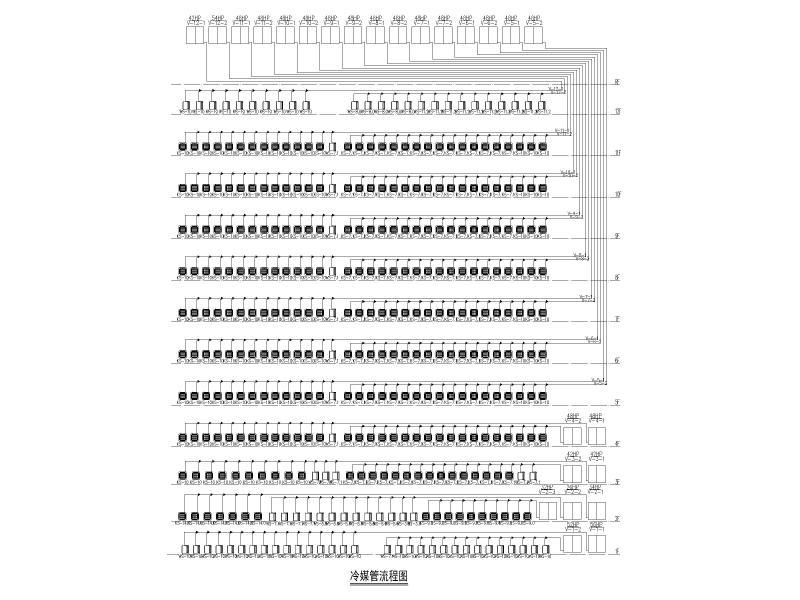

冷媒管流程图

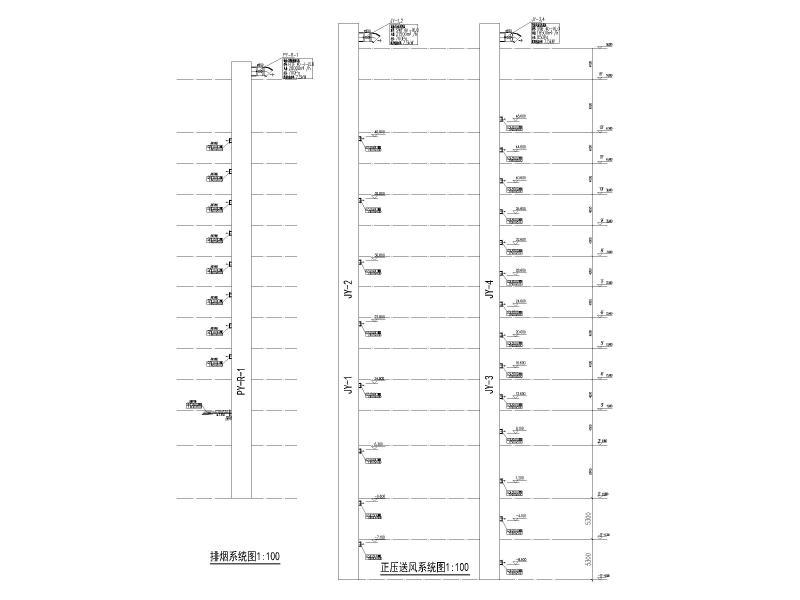

正压送风系统图
空调冷凝水系统图
多联式空调室内机、室外机安装示意图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工图设计图纸 - 1
    施工图设计图纸 - 1
  • 施工图设计图纸 - 2
    施工图设计图纸 - 2
  • 施工图设计图纸 - 3
    施工图设计图纸 - 3
  • 施工图设计图纸 - 4
    施工图设计图纸 - 4
  • 施工图设计图纸 - 5
    施工图设计图纸 - 5
  • 施工图设计图纸 - 6
    施工图设计图纸 - 6
  • 施工图设计图纸 - 7
    施工图设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
