4层办公楼变频多联机空调系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:5张

附件详情

  • 施工设计总说明
  • 一层空调系统平面图
  • 二层空调系统平面图
  • 三层空调系统平面图
  • 四层空调系统平面图
  • ......

附件详情

一、项目概要:
总建筑面积2200M2,总高度14M,其中空调面积1500M2......
二、空调系统:
1.采用制冷剂直接膨胀式空气冷却器的空调系统。
2.选用清华同方eHRV变频中央空调。
3.除办公室采用侧送上回风的空调方式外,其余均采用嵌入式四出风的空调方式......

图纸共5张。

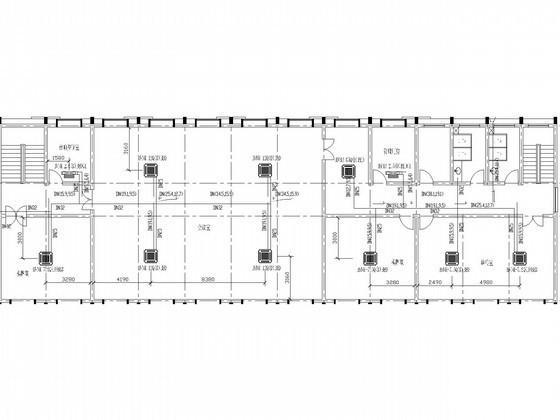

空调系统平面图

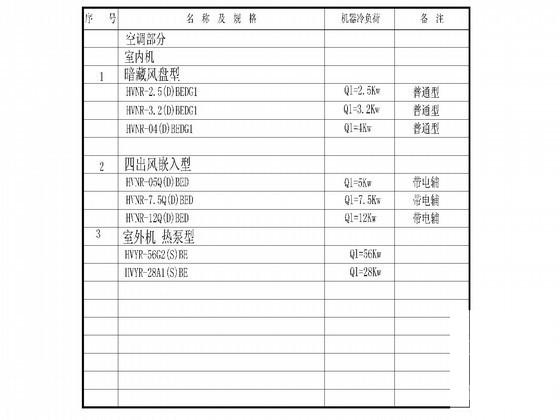

空调主要设备负荷表

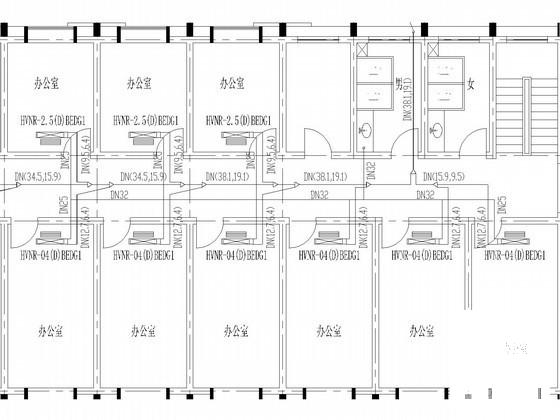

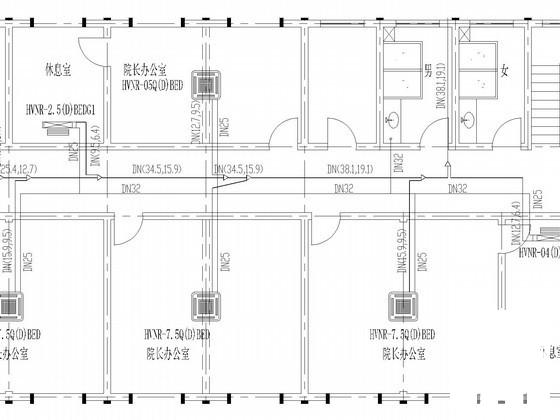

空调系统平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1
  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2
  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3
  • 办公楼空调系统设计 - 4
    办公楼空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
