常熟超高层商住楼模板施工方案_CAD

附件详情

  • 一、工程简况
  • 二、模板的的设计:
  • 三、模板系统的基本要求及安装允许偏差
  • 四、施工要点
  • 五、模板的拆除
  • 六、环境与职业健康安全措施

附件详情

一、工程简况
该项目主要由2栋高层商住楼建筑和地下车库组成,高层建筑设计结构形式为剪力墙结构。其中7#楼为32层,地下一层,占地面积991.95 m2,建筑面积29257m2,建筑高度99m;7#楼为三个单元,长度约为95m ,7#楼7-1单元为32层,7-2、7-3单元为30层; 8#楼为24层,地下一层,占地面积570.62m2,建筑面积14510.78 m2,建筑高度75 m;8#楼为两个单元,长度约为48. 6m , 7#、8#楼地下一层层高均为4.5 m,一层为架空层,层高为5.1 m,2层~顶层层高均为3.0 m。车库为地下一层,层高为4.5 m,建筑面积6698.46 m2,地下车库的长度约为175m。

2

3

4

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙支模示意图.dwg
    剪力墙支模示意图.dwg

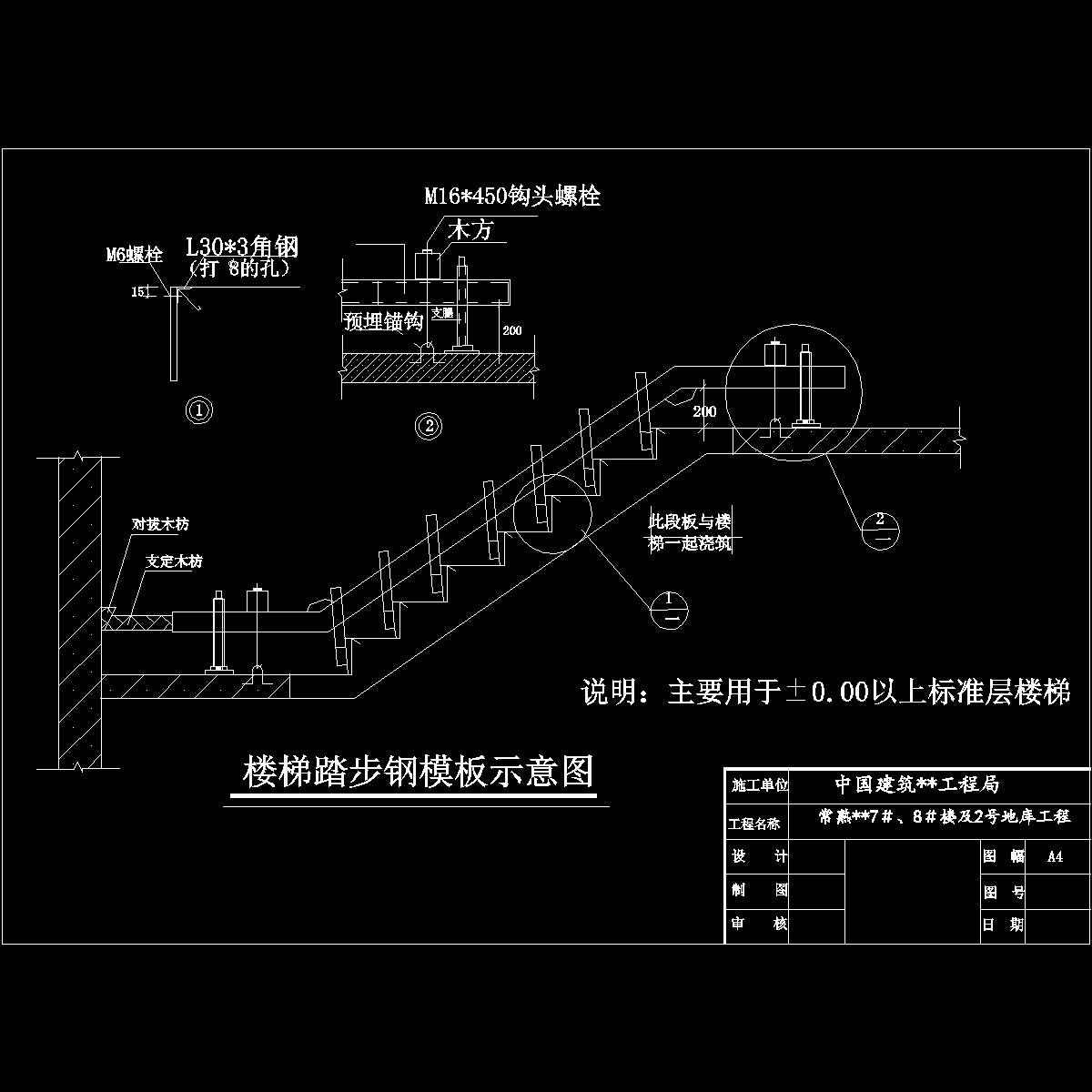

  • 钢楼梯.dwg
    钢楼梯.dwg

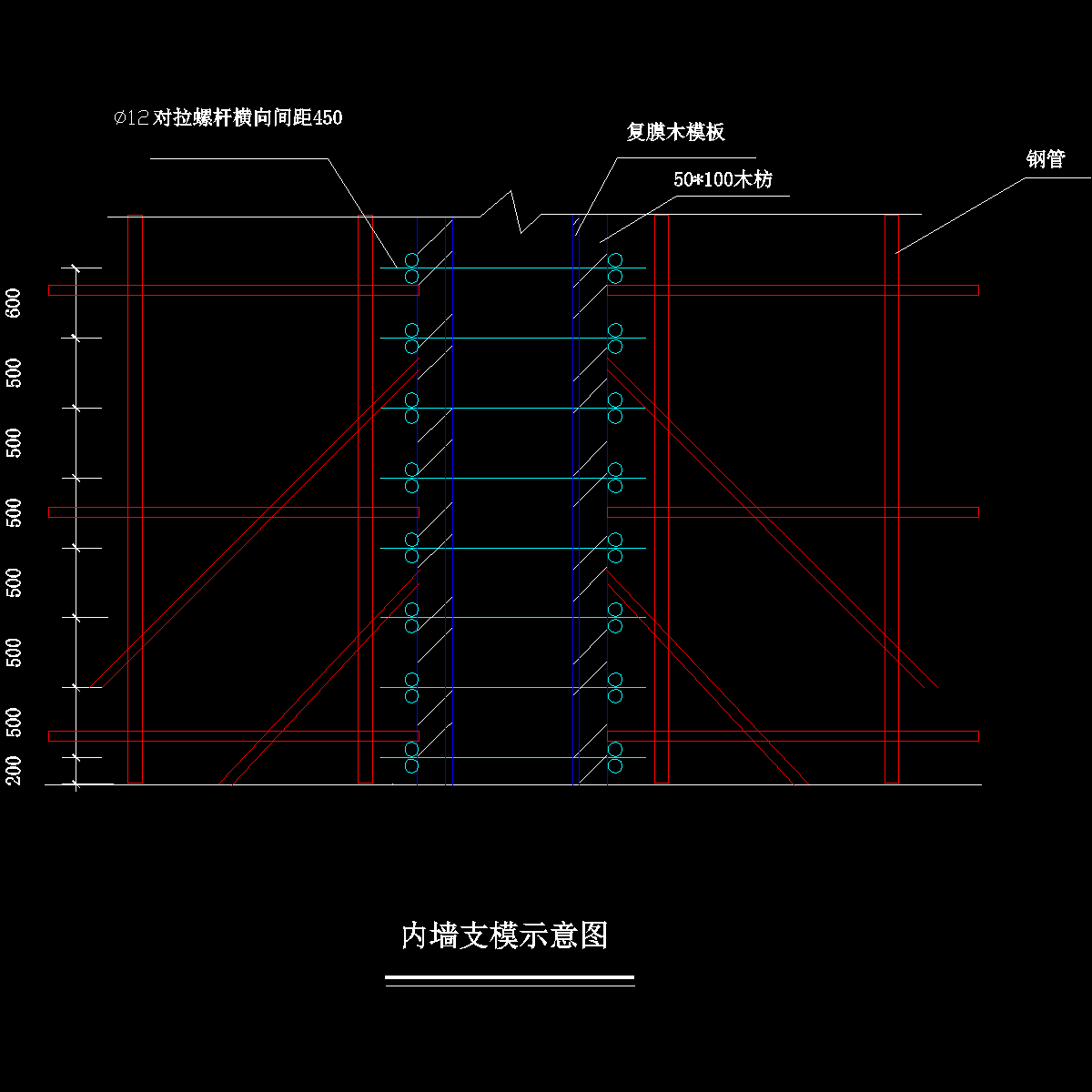

  • 剪力墙模板.dwg
    剪力墙模板.dwg

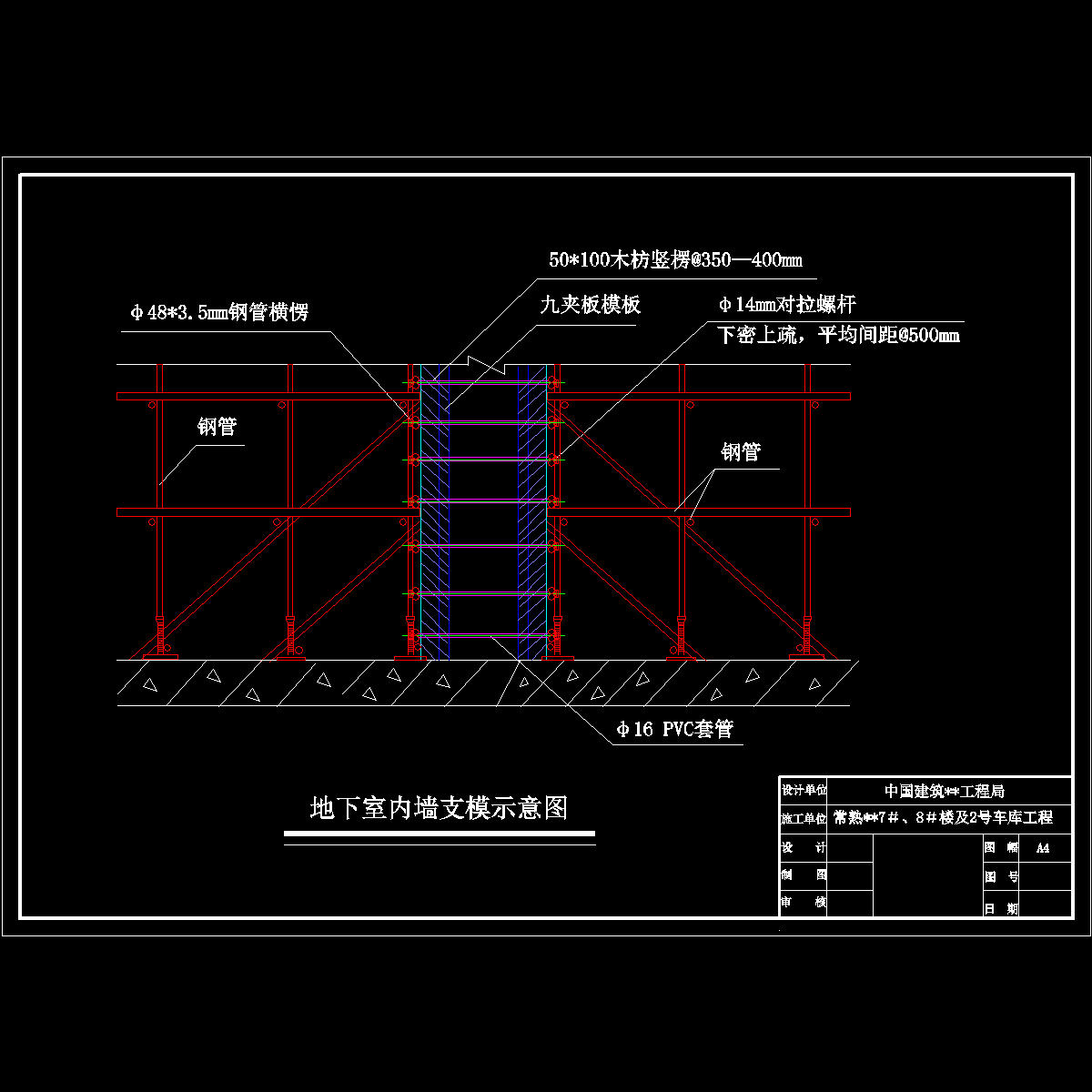

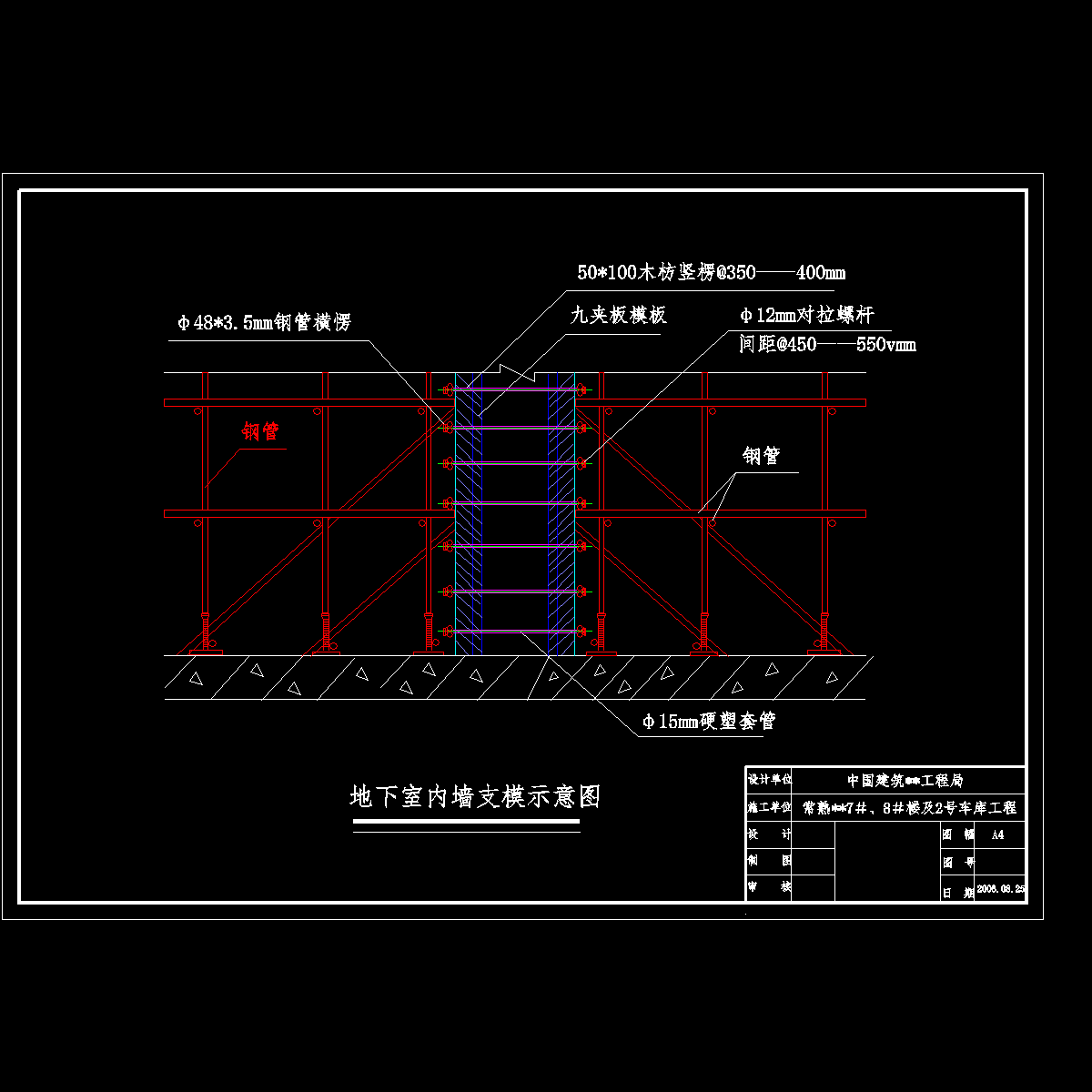

  • 内墙支模板.dwg
    内墙支模板.dwg

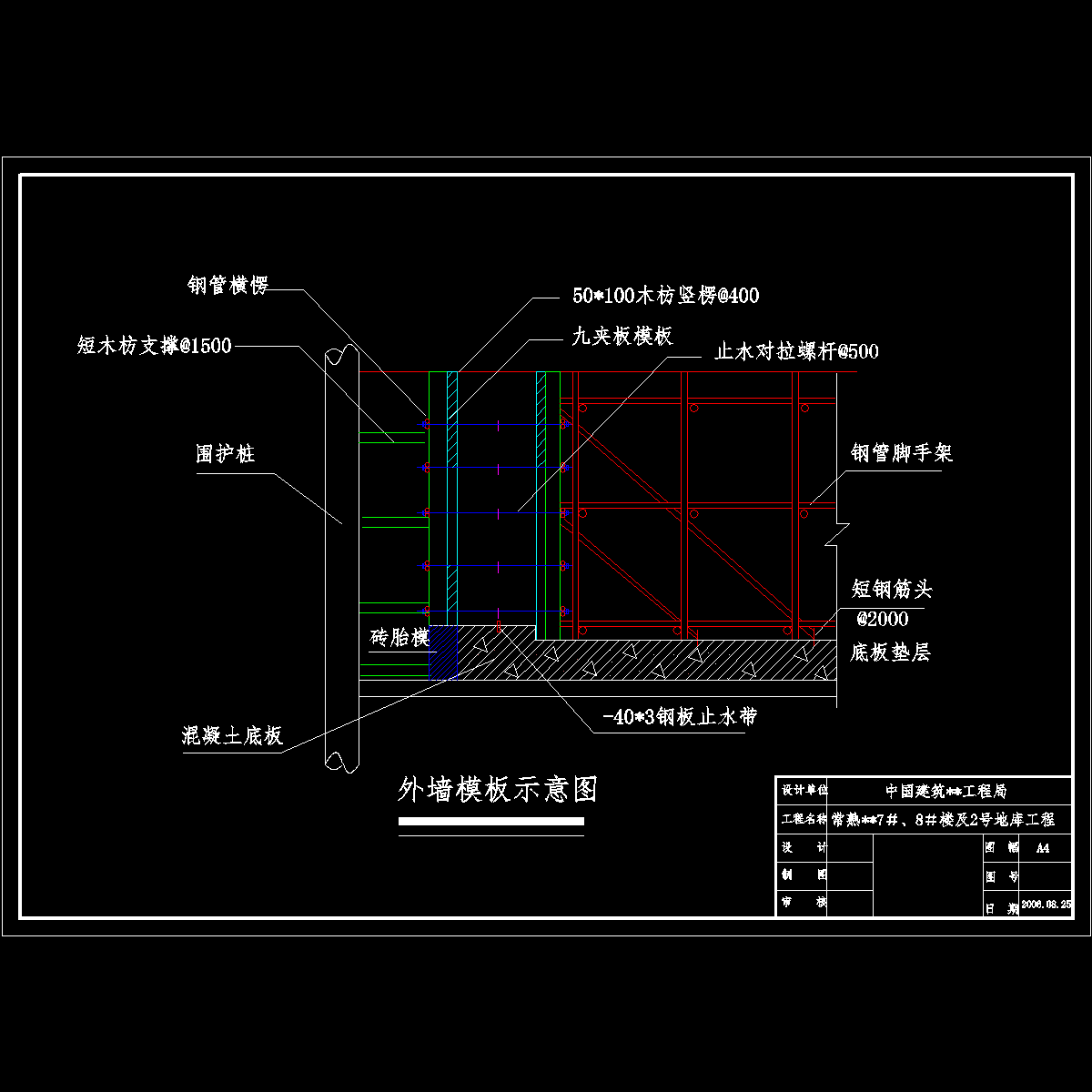

  • 地下车库外墙支模板示意图.dwg
    地下车库外墙支模板示意图.dwg
  • 电梯井筒模板.dwg
    电梯井筒模板.dwg
以上是部分截图,请下载附件后查看完整高清内容
