4层装配式框架结构教学楼施工CAD大样图2018

  • 建筑类别:教育
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:水池
  • 基础形式 :独立基础
  • 结构安全等级:一级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:51张
  • 设计年代:近代
该附件是 4层装配式框架结构教学楼施工图 ,出图时间是10月。
建筑概述:坡屋面,建筑高度16.0米。为中学教学楼。含有图纸类别2种:结构、建筑。

附件内含:结构设计总说明、坡屋面 节点详图 、地下室工程 结构设计说明 、基础结构平面图、柱平法施工图、各层结构平面图、各层梁平法施工图、楼梯详图、墙身大样、装配式结构专项说明、典型构件大样图、各层预制构件平面布置图、建筑施工图设计说明、工程做法表、各层建筑平面图、建筑立面图、宿舍单元详图、门窗表及门窗详图、卫生间大样、装配式建筑专项说明、各层预制内墙平面布置图等,cad格式,共计图纸51张。

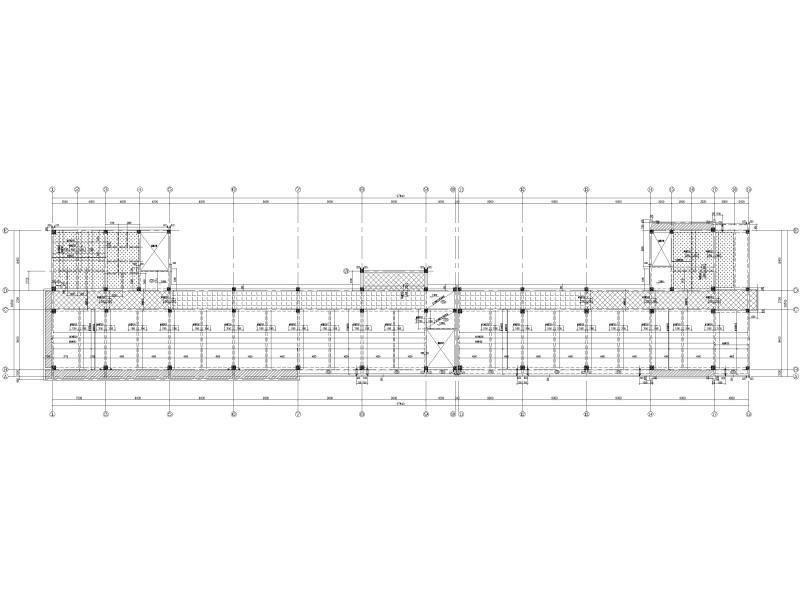

梁平法施工图

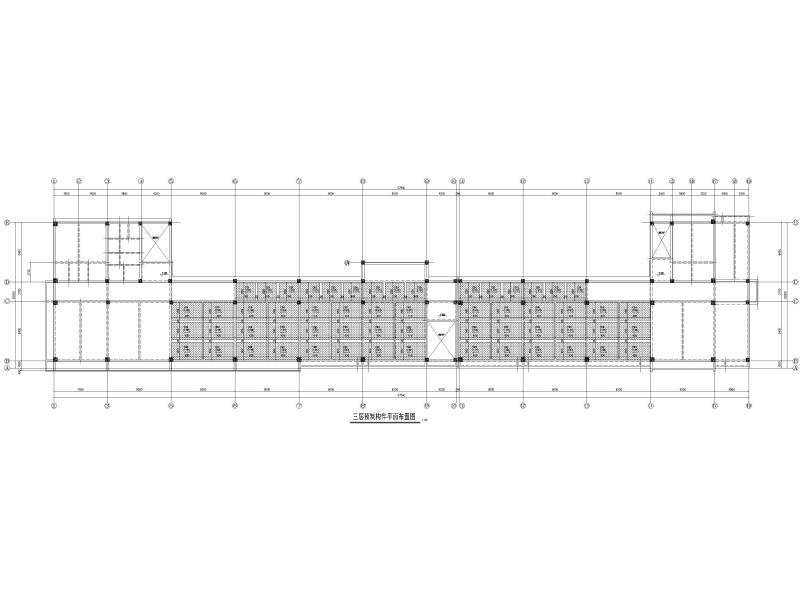

预制构件平面布置图

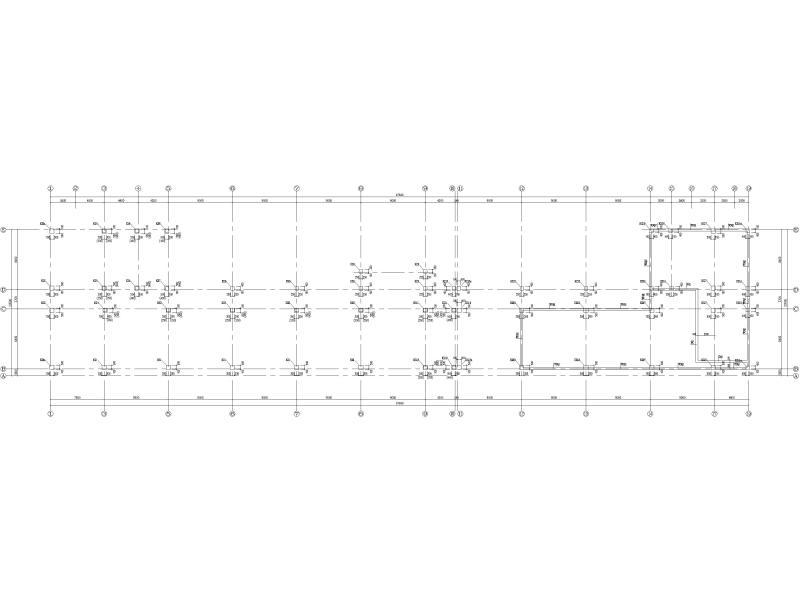

柱平法施工图

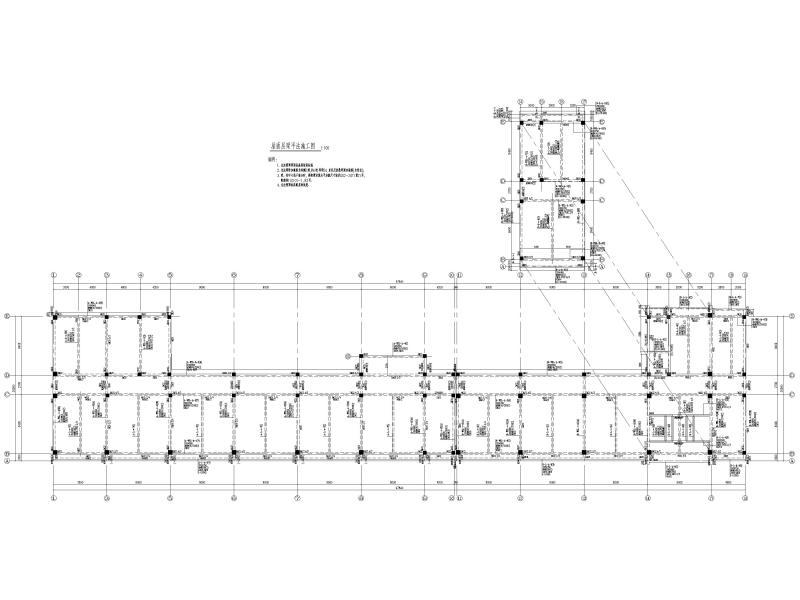

结构平面图

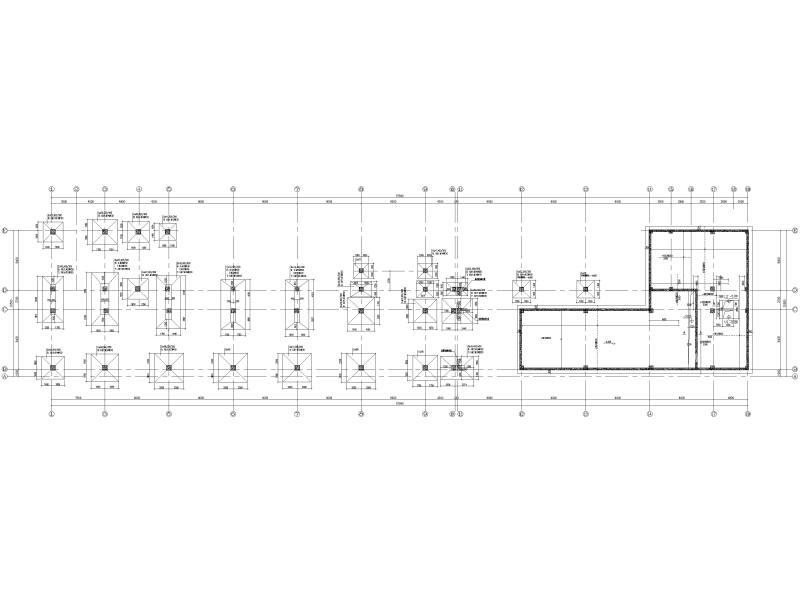

基础结构平面图
建筑立面图
地下室建筑平面图
叠合板宽度方向剖面图
屋面变形缝大样
楼梯结构平面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 装配式框架结构 - 1
    装配式框架结构 - 1
  • 装配式框架结构 - 2
    装配式框架结构 - 2
  • 装配式框架结构 - 3
    装配式框架结构 - 3
  • 装配式框架结构 - 4
    装配式框架结构 - 4
  • 装配式框架结构 - 5
    装配式框架结构 - 5
  • 装配式框架结构 - 6
    装配式框架结构 - 6
  • 装配式框架结构 - 7
    装配式框架结构 - 7
  • 装配式框架结构 - 8
    装配式框架结构 - 8
  • 装配式框架结构 - 9
    装配式框架结构 - 9
  • 装配式框架结构 - 10
    装配式框架结构 - 10
以上是部分截图,请下载附件后查看完整高清内容
