地上4层框架结构教学楼结构施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该附件为广东某学校的教学楼,地上四层,建筑设计结构形式为框架结构,基础采用桩基础,六度设防。
该资料包含: 结构设计说明 、承台表、桩基础定位平面图、柱定位平面图、梁配筋平面图、板配筋平面图、楼梯平面图、节点配筋大样图等共21张图纸。

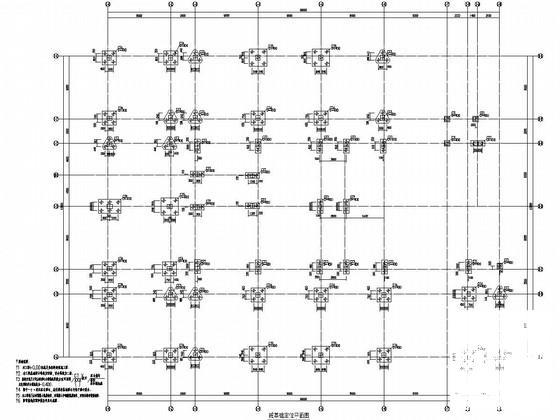

桩基础定位平面图

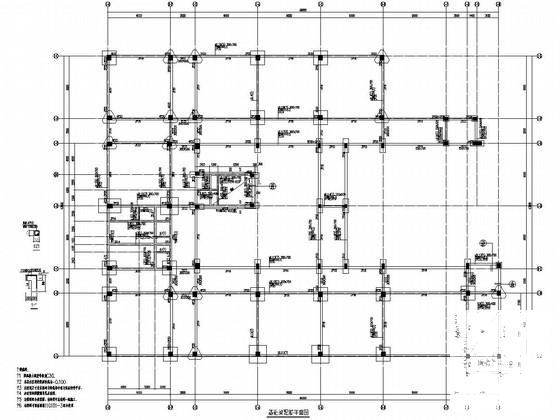

基础梁配筋平面图

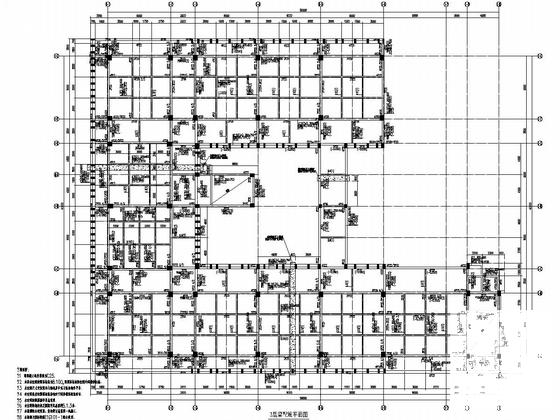

3层梁配筋平面图

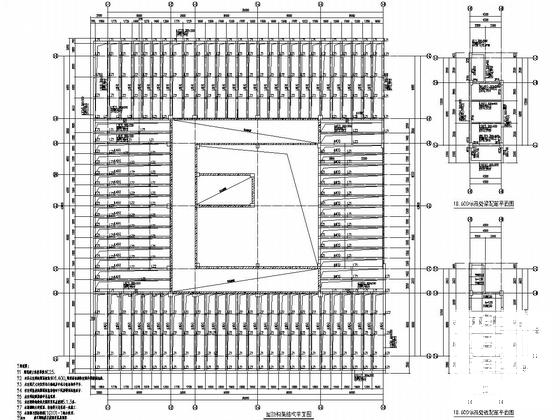

屋顶构架结构平面图

2层板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构教学楼 - 1
    框架结构教学楼 - 1
  • 框架结构教学楼 - 2
    框架结构教学楼 - 2
  • 框架结构教学楼 - 3
    框架结构教学楼 - 3
  • 框架结构教学楼 - 4
    框架结构教学楼 - 4
  • 框架结构教学楼 - 5
    框架结构教学楼 - 5
  • 框架结构教学楼 - 6
    框架结构教学楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
