局部6层框架结构教学楼全套CAD施工大样图2018

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:水池
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:114张
  • 设计年代:近代
该附件是 局部6层框架结构教学楼全套图纸2018
概述:是中学教学楼建设项目,分为2个结构单元。包含图纸类型:结构、建筑、电气、给排水、暖通。结构主体高度22.65米。
附件内含:结构设计总说明、基础布置图、柱平法施工图、梁平法施工图、板施工图、楼梯施工图、消防水池施工图、建筑设计总说明、室内装修做法表、墙身节点、门窗明细表、室内装修做法、各层建筑平面图、建筑立面图、建筑剖面图、门窗大样图、给排水及消防平面图、电力平面图、照明平面图、通风平面图、空调平面图...,dwg格式,共计图纸114张。

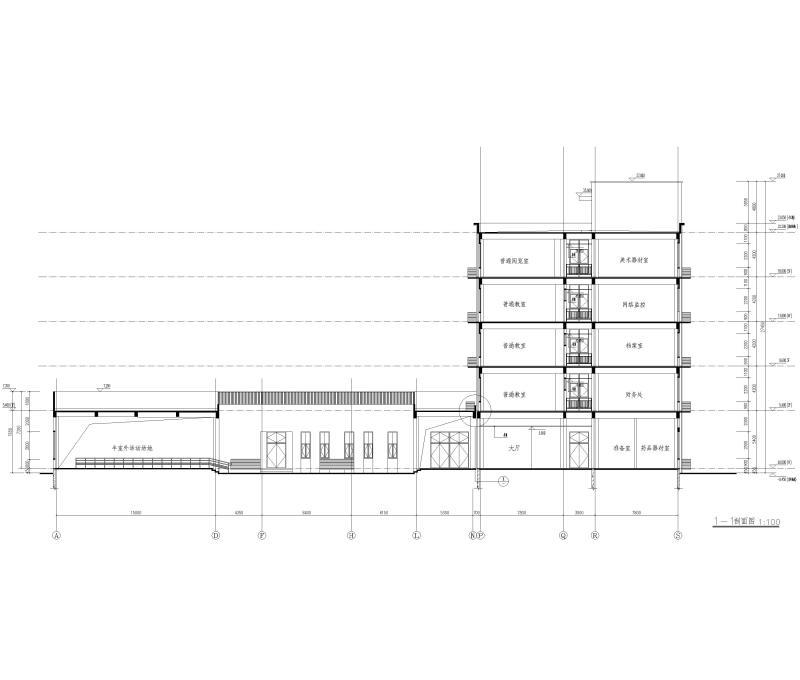

建筑剖面图

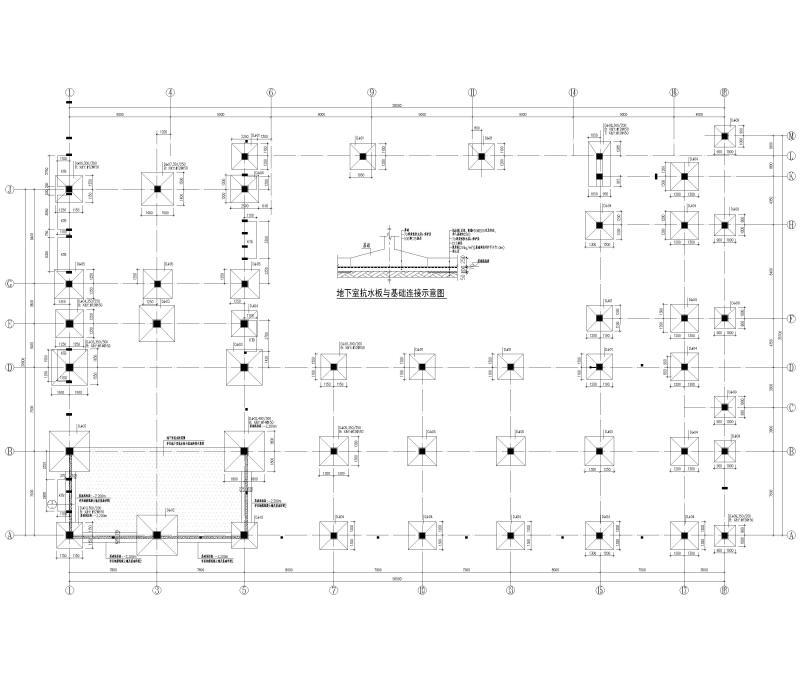

基础布置图

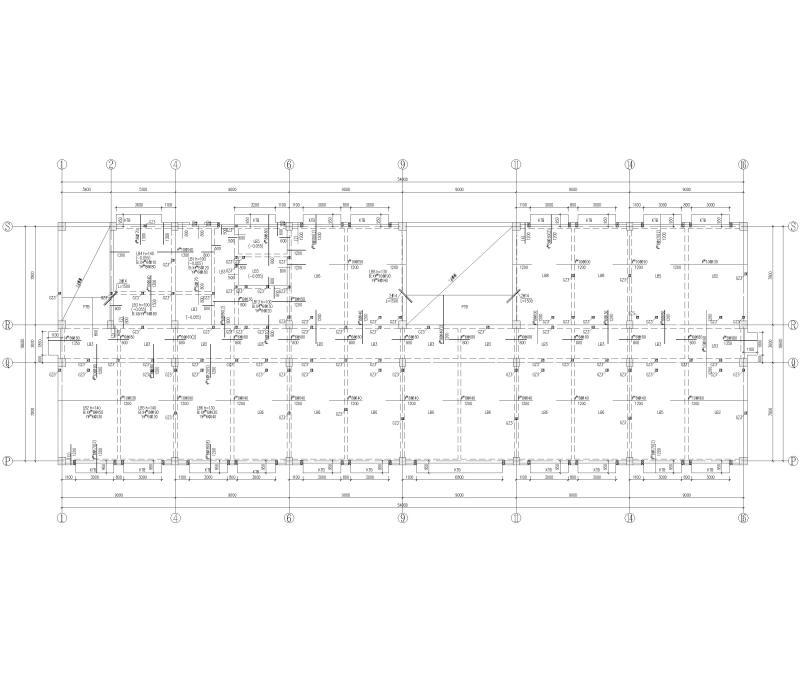

板施工图
空调平面图

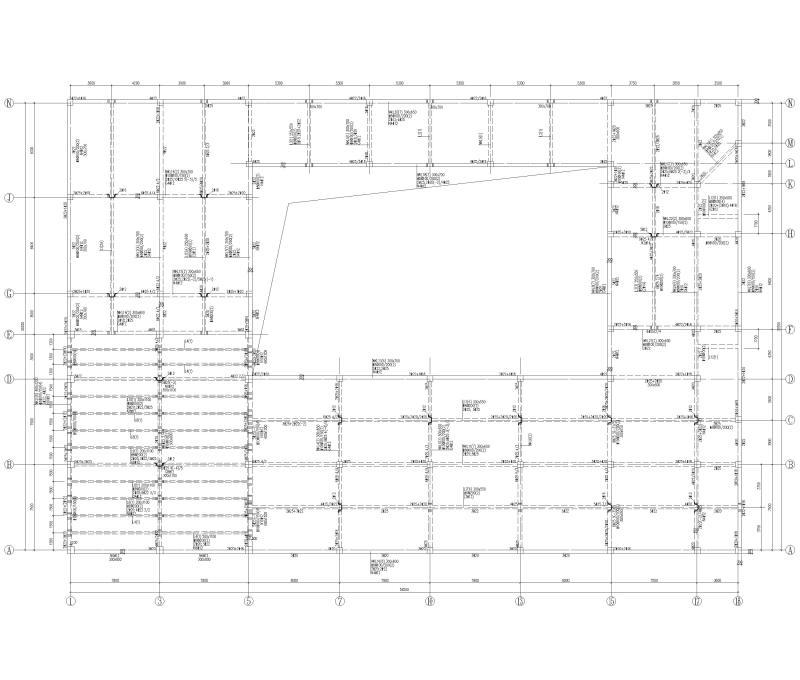

屋面梁施工图
照明平面图
东北角小门厅
楼梯平面图
墙身节点
钢筋混凝土墙及基础详图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 框架结构教学楼 - 1
    框架结构教学楼 - 1
  • 框架结构教学楼 - 2
    框架结构教学楼 - 2
  • 框架结构教学楼 - 3
    框架结构教学楼 - 3
  • 框架结构教学楼 - 4
    框架结构教学楼 - 4
  • 框架结构教学楼 - 5
    框架结构教学楼 - 5
  • 框架结构教学楼 - 6
    框架结构教学楼 - 6
  • 框架结构教学楼 - 7
    框架结构教学楼 - 7
  • 框架结构教学楼 - 8
    框架结构教学楼 - 8
  • 框架结构教学楼 - 9
    框架结构教学楼 - 9
  • 框架结构教学楼 - 10
    框架结构教学楼 - 10
以上是部分截图,请下载附件后查看完整高清内容
