10075平米6层精神病住院楼全套强弱电施工CAD图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10075.38平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 地下室用途:设备用房
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统

附件详情

  • 1、 电气施工图 设计总说明
  • 2、变配电房高压配电系统图
  • 3、变配电房低压配电系统图
  • 4、配电箱系统图
  • 5、漏电火灾报警系统图
  • 6、弱电系统图
  • 7、火灾自动报警系统图
  • 8、病房呼叫系统图
  • 9、变配电房设备布置图
  • 10、变配电房接地平面图
  • 11、地下车库层配电干线及空调配电平面图
  • 12、一层配电干线及空调配电平面图
  • 13、地下车库层 照明平面图
  • 14、屋面层照明平面图
  • 15、基础接地平面图
  • 16、地下车库层插座平面图
  • 17、一层插座平面图
  • 18、地下车库层火灾自动报警平面图
  • 19、地下车库层 弱电平面图
  • 20、垃圾房照明平面图
  • 21、电气总平面图

附件详情

该附件是精神病住院楼全套强弱电施工图纸(含审图意见),共45张。
该建筑地上6层,地下一层,建筑面积为10075.38平方米,建筑高度为22.15米,为二类多层公共建筑。
设计范围包括:照明配电、防雷、接地及安全、弱电(预留主线通道)、消防等系统。


弱电平面图

配电干线及空调配电平面图

配电箱系统图

插座平面图

火灾自动报警系统图

弱电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

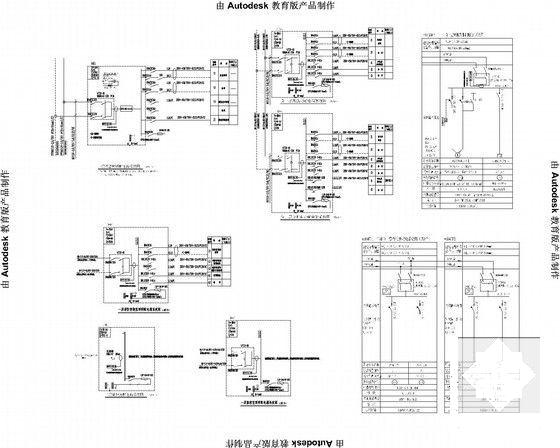

  • 精神病强弱电 - 1
    精神病强弱电 - 1

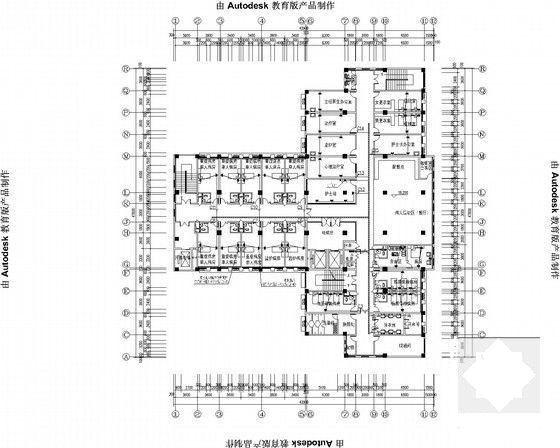

  • 精神病强弱电 - 2
    精神病强弱电 - 2

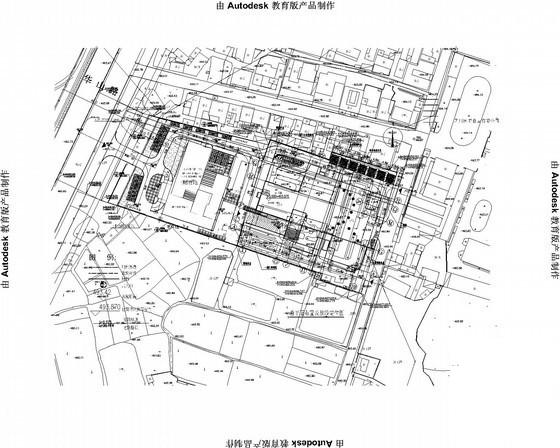

  • 精神病强弱电 - 3
    精神病强弱电 - 3

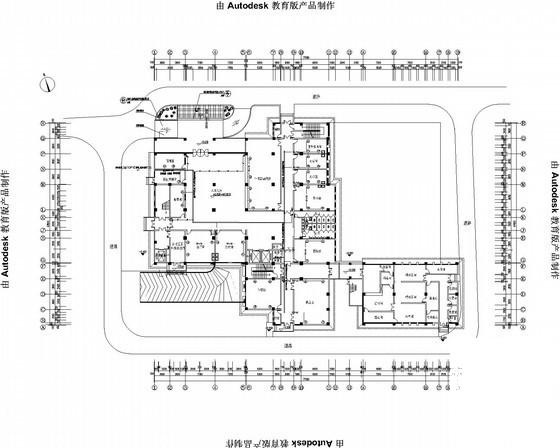

  • 精神病强弱电 - 4
    精神病强弱电 - 4
  • 精神病强弱电 - 5
    精神病强弱电 - 5
  • 精神病强弱电 - 6
    精神病强弱电 - 6
以上是部分截图,请下载附件后查看完整高清内容
