高层精神病医院强弱电施工CAD图纸

一，项目概要：
该项目精神病医院门诊及住院业务综合楼建设项目，框架结构，建筑层数地上七层。
二，设计范围：
该项目弱电设计包括：网络布线系统、电话通信系统、有线电视系统、视频安防监控系统、病房呼叫对讲系统、火灾自动报警及联动控制系统、防火门监控系统。
三、网络布线系统：
1.该资料仅作线路的敷设通道设计及设备安装位置设计，负责审核及与其他系统的接口的协调事宜。
2.该系统的线路敷设及设备安装详见系统图及平面图中有关标注。
3.该项目设计网络系统分为内网及外网，两套网络交换设备及传输线路均相互独立。
4.该项目网络总配线架设在一层的弱电井内，由总配线架引出的传输干线采用2芯光纤，沿弱电桥架引至局部楼层弱电井的通信机柜。通信机柜弱电井内落地安装。网络信息插座安装于家具线槽内或嵌墙0.3m暗装。通信机柜至
网络信息插座的线路采用6类４对非屏蔽双绞线，1~2根穿PC20，3~4根穿PC25,在弱电线槽内敷设沿墙,顶板,地板暗设。
四、有线电视系统
1，由有线电视网预埋直径50的钢管引来电视电缆，在一层的弱电井设置电视前端分配箱，系统传输采用分配分支方式。
传输带宽862MHZ，用户端各频道电平控制在64 4dB之间。
2，干线采用SYWV-75-9型同轴电缆，支干线采用SYWV-75-7型同轴电缆，支线采用SYWV-75-5型同轴电缆。
3.该资料仅作线路的敷设通道设计及设备安装位置设计，负责审核及与其他系统的接口的协调事宜。
4.该系统的线路敷设及设备安装详见系统图及平面图中有关标注。
5.电视插座安装高度为0.3米，嵌墙暗设。
五，视频监控系统图：
1.该项目在消防控制中心（非本栋建筑内）设电视监控设备，设置电视监控台。
2.本监控系统采用电视摄像机方式，在主要出入口,走道以电视摄像机进行监控。
3.本监控系统监控主机主要功能为：24小时电视监控及录像，防盗报警，报警联动，同步切换，自动捕捉，打印等。
4.系统管线敷设采用托盘及在吊顶内穿镀锌钢管敷设的方式。
5.走道、门厅及电梯前室等采用固定式半球形摄像机，电梯内安装电梯轿厢针孔摄像机，精神病人病房内采用固定式全球形摄像机。
六，病房呼叫对讲系统：
1.该资料仅作线路的敷设通道设计及设备安装位置设计，负责审核及与其他系统的接口的协调事宜。
2.该系统的线路敷设及设备安装详见系统图及平面图中有关标注。
3.各病房设双向呼叫系统，病房内按床位，每床头终端设备带上设一对讲分机，病房门上方设光讯响器；病房卫生间内设置呼叫按钮；对讲主机设于各层护士站内，靠近护士站的走廊上吸顶设显示屏。本层病房呼叫对讲系统相互联网,并可与医院计算机管理系统联网。
4.至房间的线路敷设在弱电线槽内, 线槽吊顶内安装,入户处穿PC管保护; 线路采用RVV(6x1.0) PC20型线，沿墙,顶板暗设。接线端子设于桥架内。

七、图纸展示

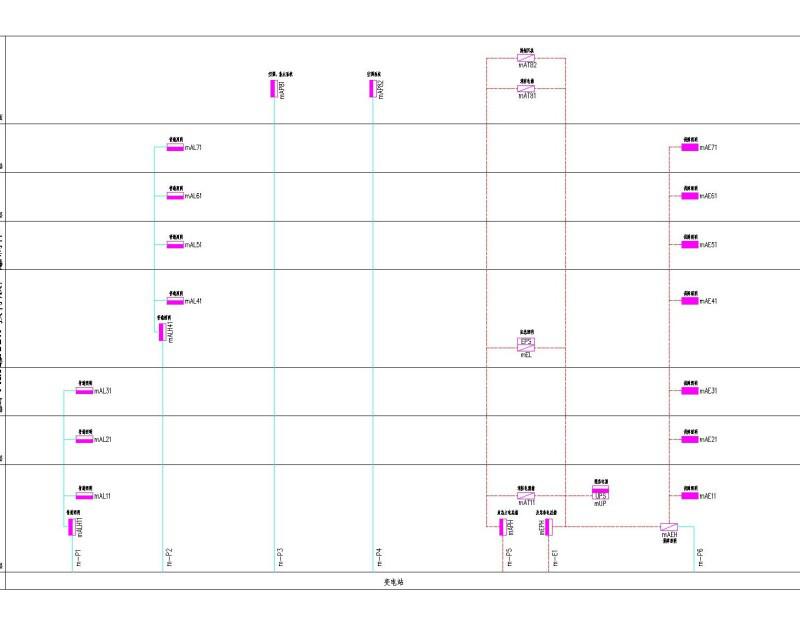

低压配电坚向系统图

竖向系统图

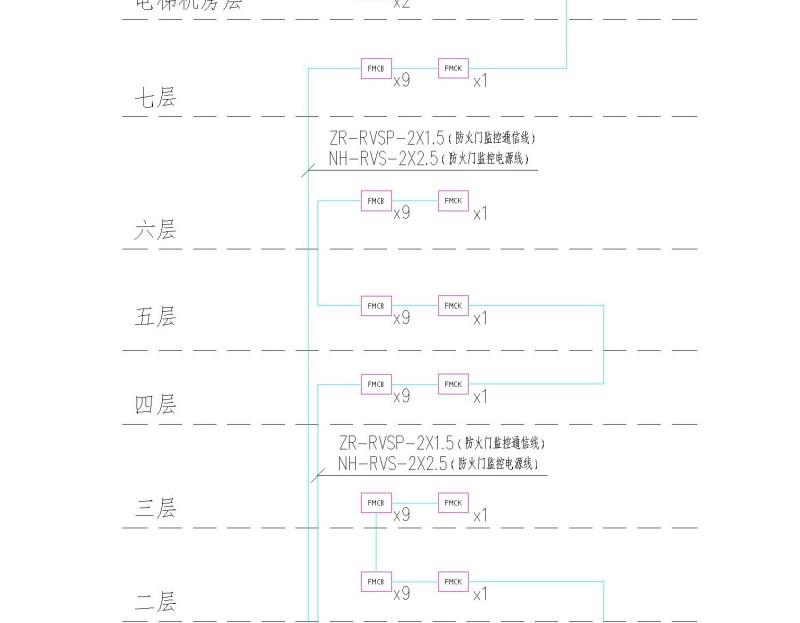

防火门监控系统图

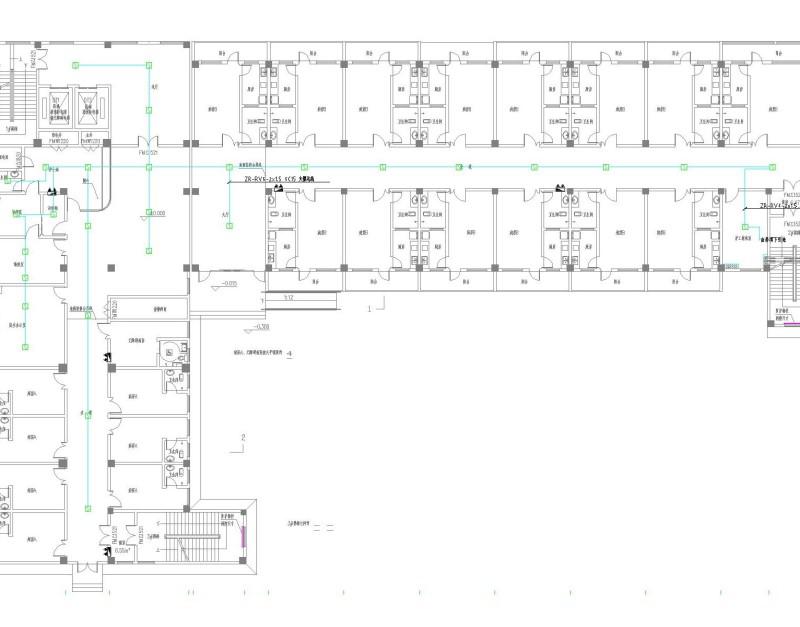

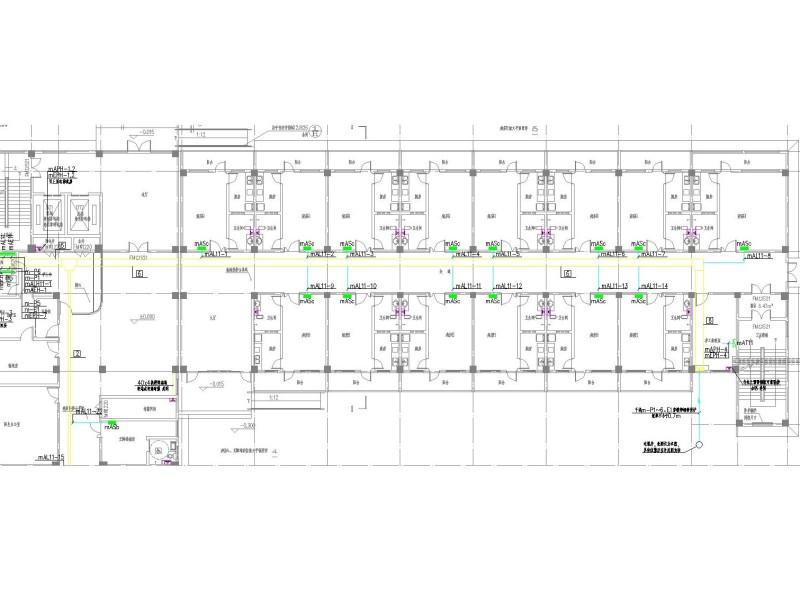

一层平面图

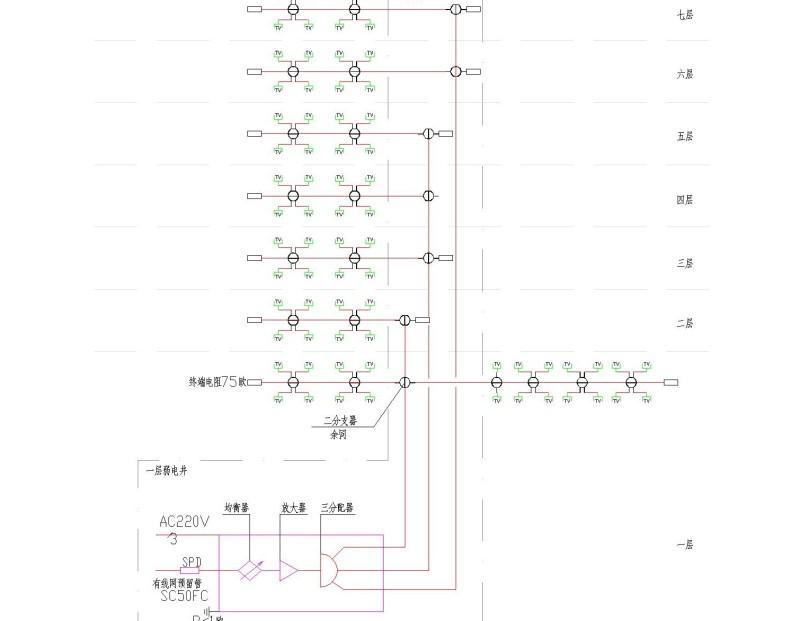

有线电视系统图
