知名地产_高层住宅楼电气施工CAD大样图(2016)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:4723.35平方米
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:线管,防雷接地,等电位联结
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:湖北
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为湖北某高层住宅楼 电气施工图

概况:
该项目为湖北某住宅楼项目,建筑面积为4723.35m,地上16层,建筑高度为48.6m,建筑类型为二类高层住宅。剪力墙结构,现浇混凝土楼板。
电源引自小区变配电所,低压配电电压采用220/380V,带电导体的型式采用单相两线制/三相四线制。
电源采用YJV -1/0.6kV型电力电缆在地下室穿金属槽盒引入住宅电气竖井电源总箱或集中电表箱。
电源采用封闭式插接母线在地下室、住宅电气竖井敷设,经插接开关引出到集中电表箱。

设计范围:
照明及动力系统;防雷接地系统;应急照明及疏散系统;
火灾自动报警系统;电梯运行状态监控系统;电话系统;
有线电视系统;信息网络系统;门禁及可视对讲系统;
视频安防监控系统;等电位联结。

部分图纸摘录:


照明平面图
弱电平面图
强电干线平面图

消防电气平面图



配电箱系统图



配电干线竖向系统图
集中EPS供电应急照明及疏散指示灯接线示意图




视频安防监控、电梯运行状态监控、消防系统图


有线电视、FTTH电话、网络及可视对讲系统图



电井布置示意图


总等电位和局部等电位连接做法大样图



防雷接地做法大样图



塑料电线导管在墙体或现浇楼板内敷设做法大样图




以下是附件的其中一部分截图,共13张,您也可以 搜索 更多您想要的资源

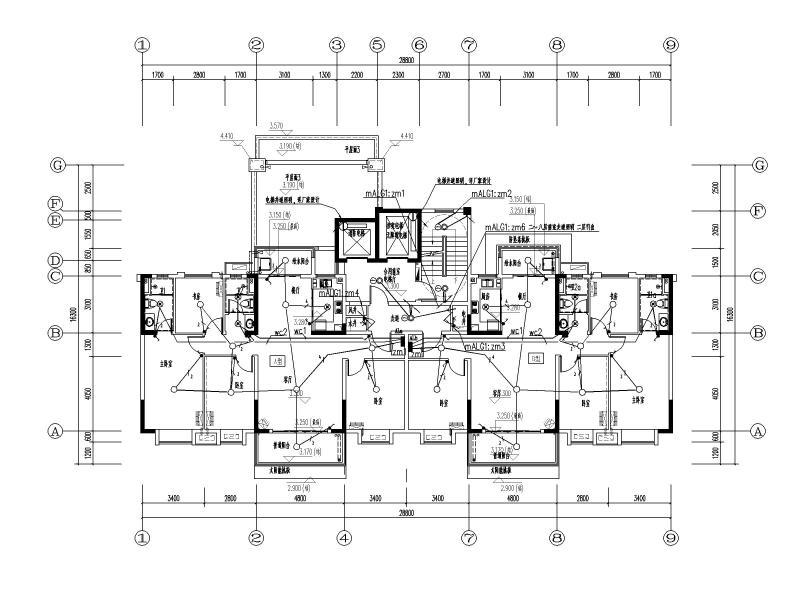

  • 高层住宅楼电气 - 1
    高层住宅楼电气 - 1

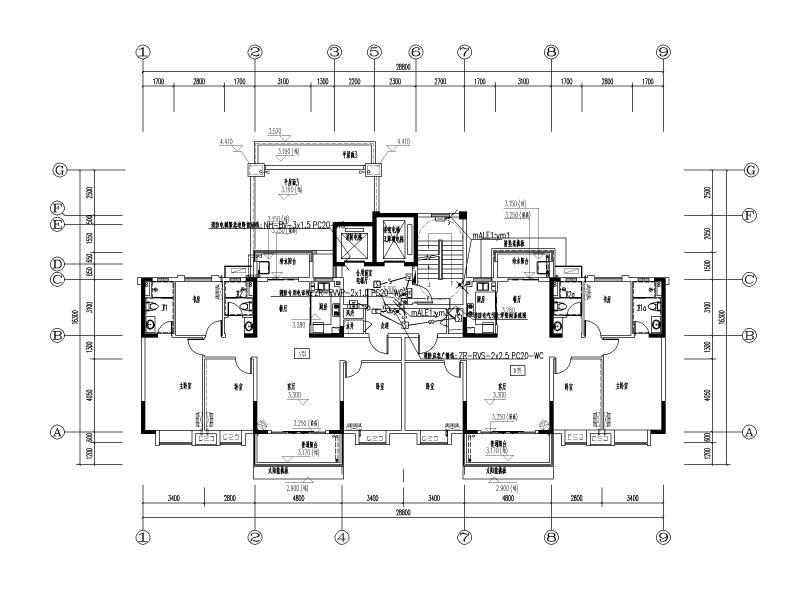

  • 高层住宅楼电气 - 2
    高层住宅楼电气 - 2

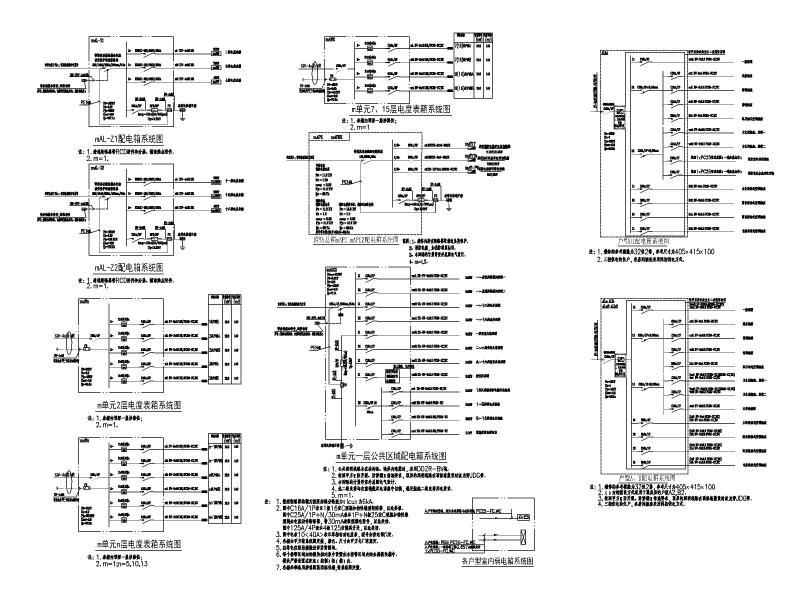

  • 高层住宅楼电气 - 3
    高层住宅楼电气 - 3

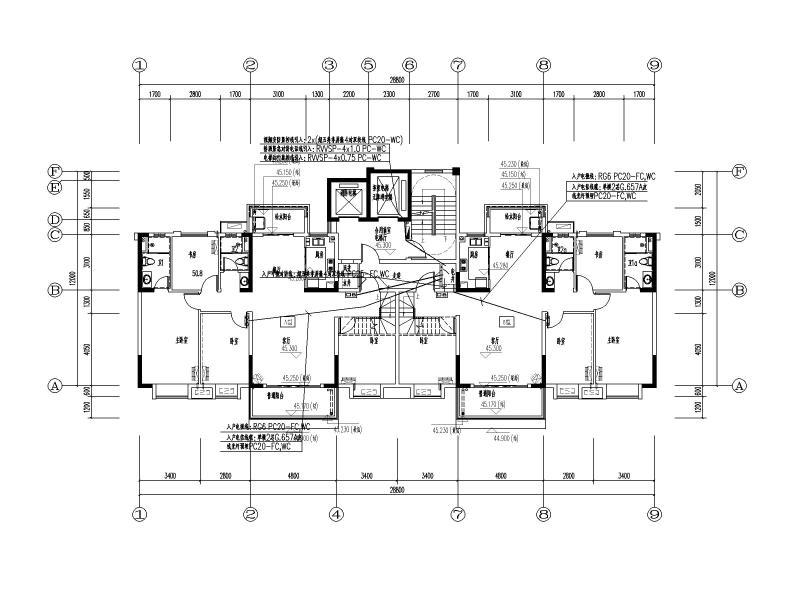

  • 高层住宅楼电气 - 4
    高层住宅楼电气 - 4

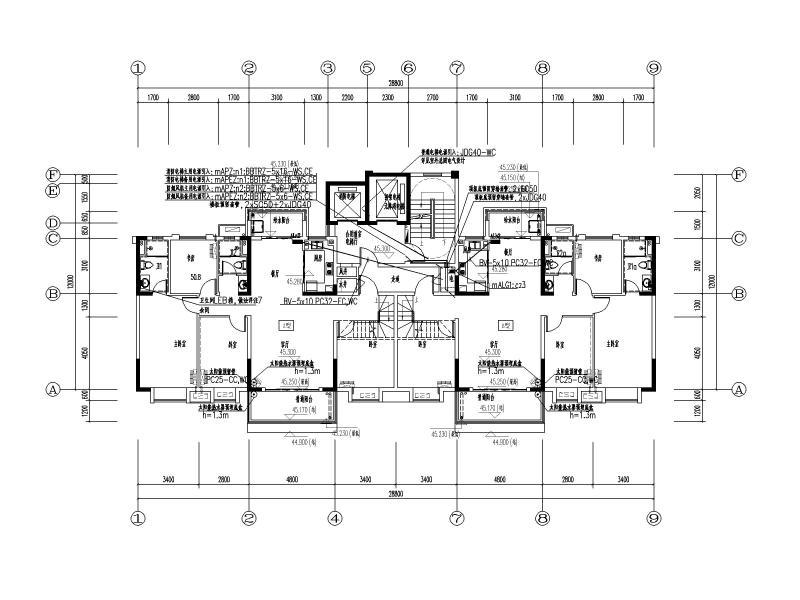

  • 高层住宅楼电气 - 5
    高层住宅楼电气 - 5
  • 高层住宅楼电气 - 6
    高层住宅楼电气 - 6
  • 高层住宅楼电气 - 7
    高层住宅楼电气 - 7
  • 高层住宅楼电气 - 8
    高层住宅楼电气 - 8
  • 高层住宅楼电气 - 9
    高层住宅楼电气 - 9
  • 高层住宅楼电气 - 10
    高层住宅楼电气 - 10
  • 高层住宅楼电气 - 11
    高层住宅楼电气 - 11
  • 高层住宅楼电气 - 12
    高层住宅楼电气 - 12
  • 高层住宅楼电气 - 13
    高层住宅楼电气 - 13
以上是部分截图,请下载附件后查看完整高清内容
