30层剪力墙结构住宅楼结构施工CAD大样图2016

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:3、30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:38张
  • 设计年代:近代
该附件是 30层剪力墙结构住宅楼 结构施工图 ,出图时间是6月。
建筑概述:该资料主体为高层住宅楼,另有3层商业裙房。主体结构高度为90.10米。结构抗震等级为二级。
附件内含:结构设计总说明、桩基础平面布置图、墙柱定位图、墙柱配筋大样图、各层X向梁配筋图、各层Y向梁配筋图、各层板配筋图、屋面构造配筋大样图、凸窗墙身大样、阳台墙身大样、裙房墙身大样、楼梯表、楼梯剖面图、主入口门楼大样...... ,cad格式,共计图纸38张。

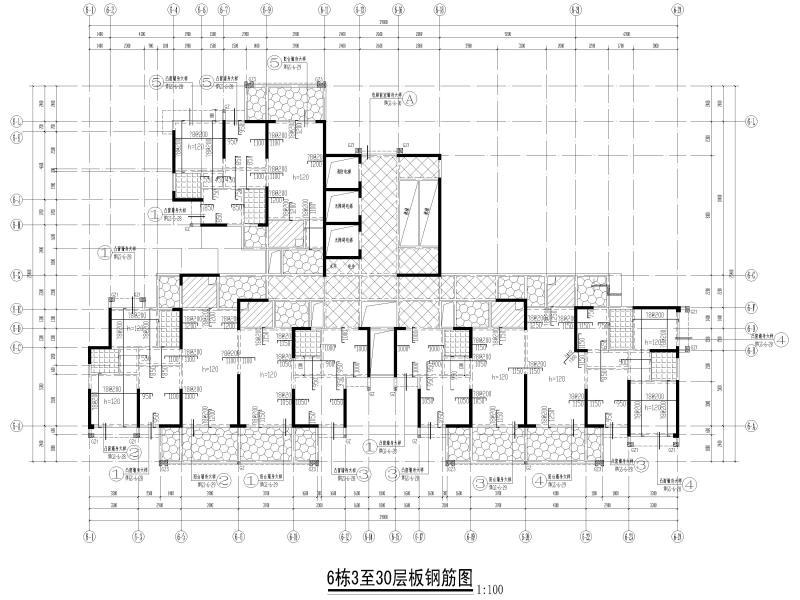

板钢筋图

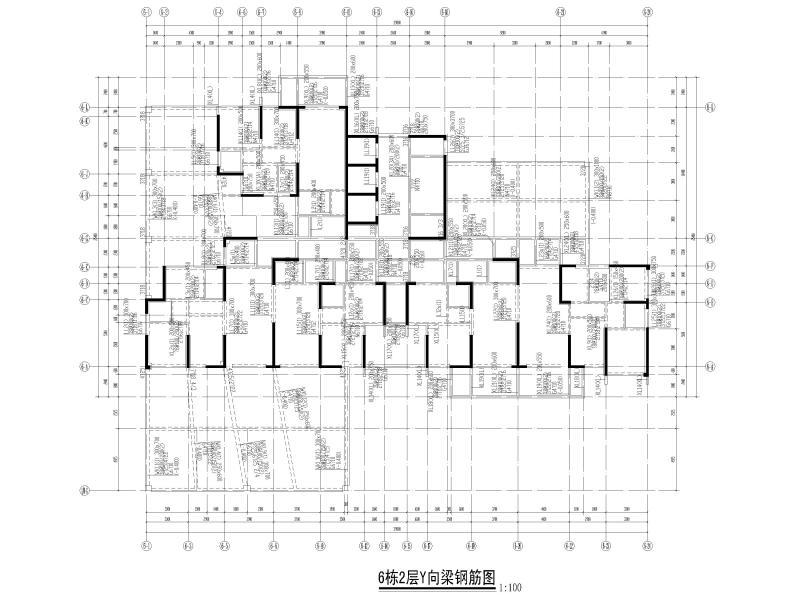

梁钢筋图

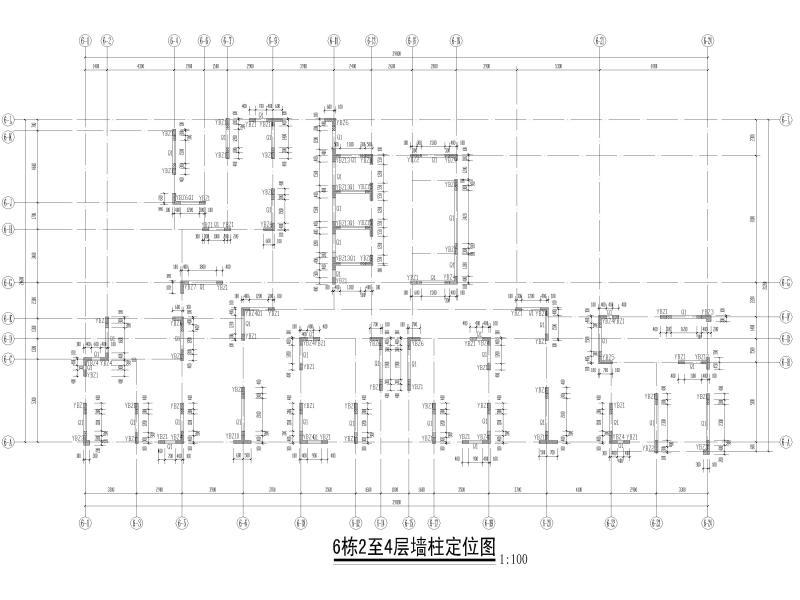

墙柱定位图

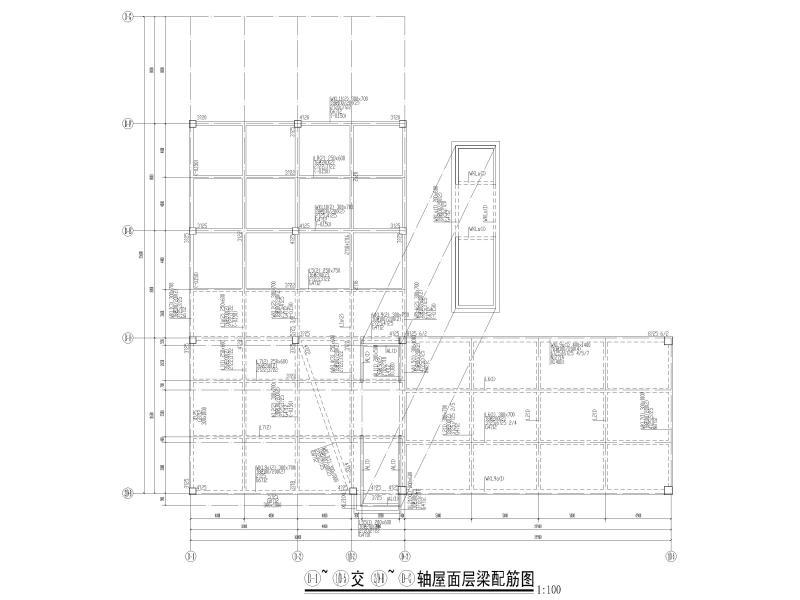

商业裙房屋面层梁配筋图

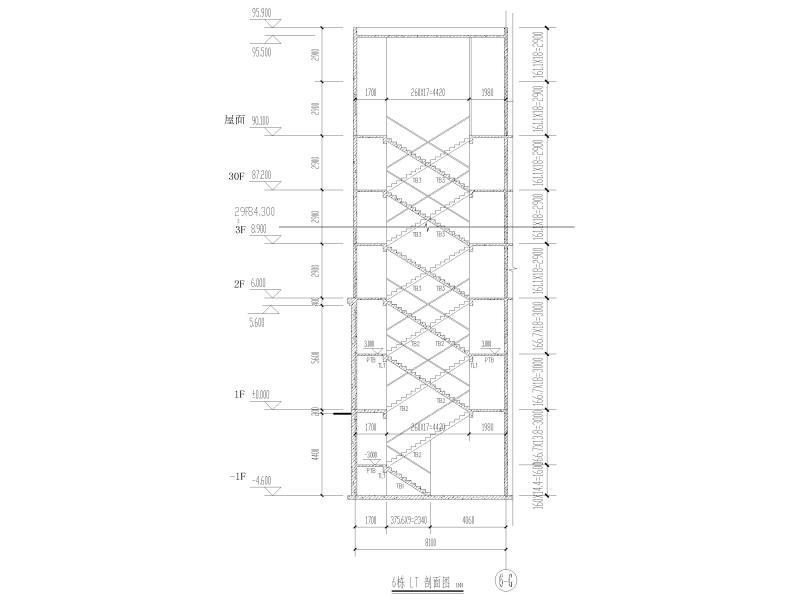

楼梯结构剖面图
商业裙房墙身大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
