29层高层住宅剪力墙结构施工方案图纸CAD

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
该资料为山东29层高层住宅剪力墙 结构施工图
该项目项目用途为住宅,地上29层,地下2层
图纸说明详细,结构图纸完整,各个节点大样清晰。
结构平面图
结构配筋图
屋面布置图
墙柱布置图
楼梯布置图
地下室布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

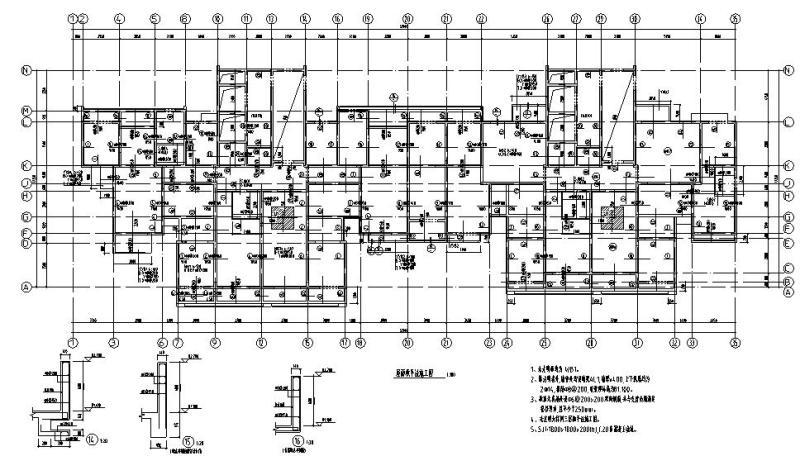

  • 剪力墙结构施工方案 - 1
    剪力墙结构施工方案 - 1

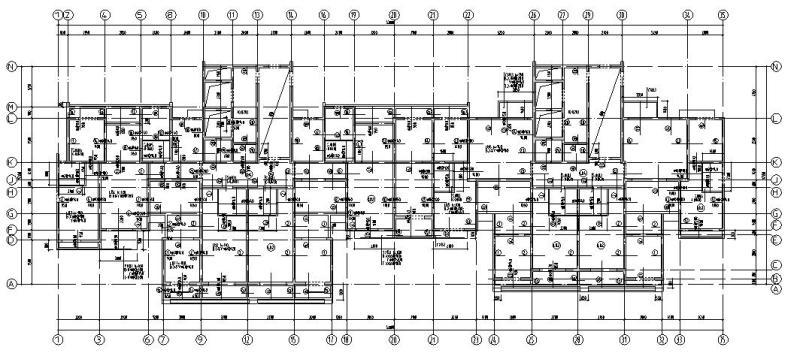

  • 剪力墙结构施工方案 - 2
    剪力墙结构施工方案 - 2

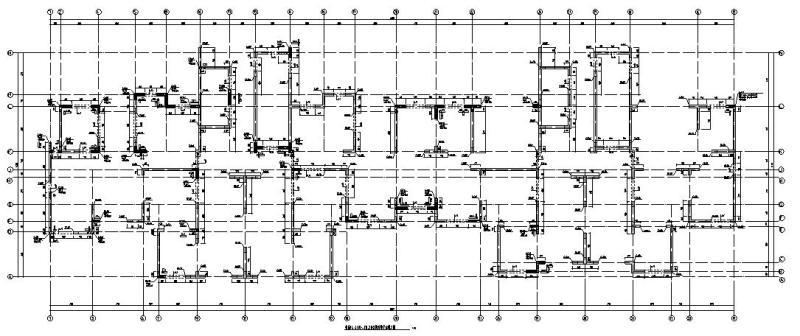

  • 剪力墙结构施工方案 - 3
    剪力墙结构施工方案 - 3

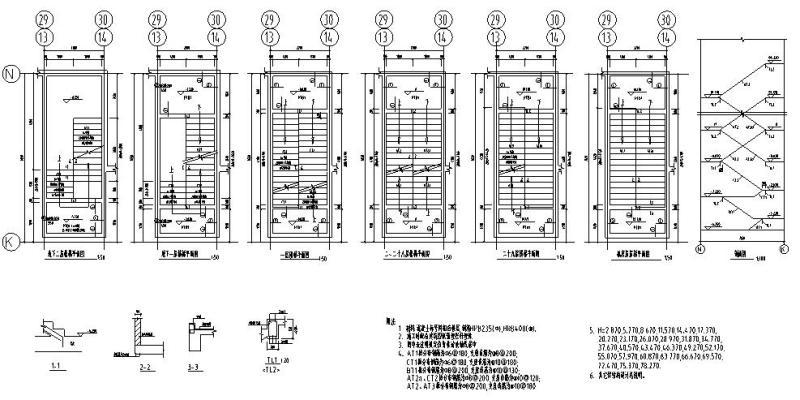

  • 剪力墙结构施工方案 - 4
    剪力墙结构施工方案 - 4

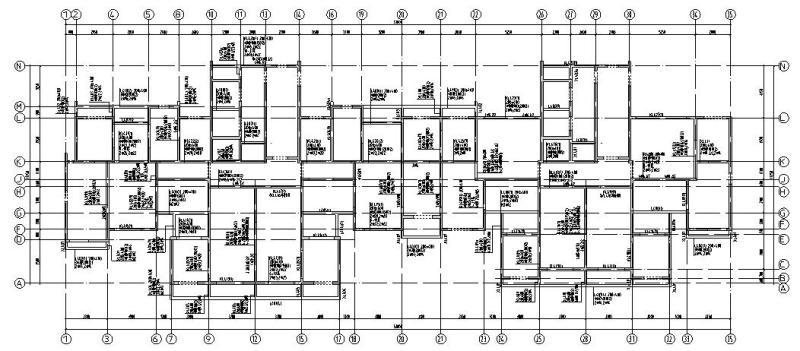

  • 剪力墙结构施工方案 - 5
    剪力墙结构施工方案 - 5
  • 剪力墙结构施工方案 - 6
    剪力墙结构施工方案 - 6
以上是部分截图,请下载附件后查看完整高清内容
