35层办公大厦弱电智能施工CAD图纸
- 建筑类别：办公,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：35层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：车库,设备用房,其它
- 节点大样：弱电设备,其它
- 负荷等级：三级
- 防雷等级：第一类
- 项目所在地：上海
- 弱电设计：入侵报警系统,视频监控系统,出入口控制系统,广播系统,其它
附件详情
- 1、 电气设计 说明
- 2、背景音乐系统图
- 3、门禁系统图
- 4、闭路监控系统图
- 5、防盗报警系统图
- 6、电梯五方通话联网图
- 7、门禁管盒预埋图
- 8、门禁系统布控图
- 9、室内球机管路预埋图
- 10、紧急报警按钮管盒预埋图
- 11、室内入侵报警点位管盒预埋图
- 12、背景音乐布控图
- 13、室内吸顶探测器室内音响半球管路预埋图
- 14、视频监控系统布控图
- 15、防盗报警系统布控图
附件详情
该附件是办公大厦弱电智能施工图纸（含设备清单调试情况），总共12张。
设计内容：门禁系统、监控系统、防盗系统、背景音乐系统、管线预埋等。

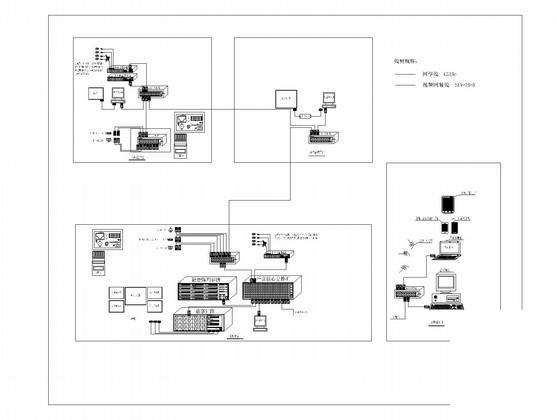

闭路监控系统图

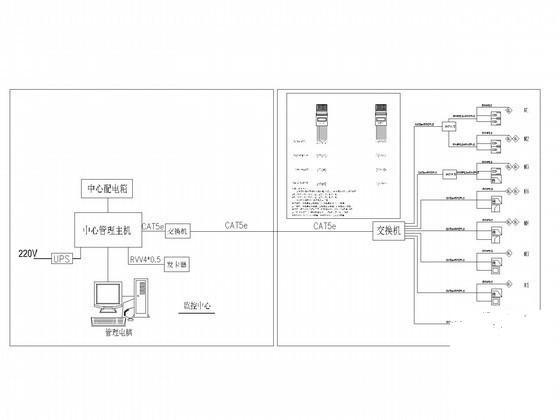

门禁系统图

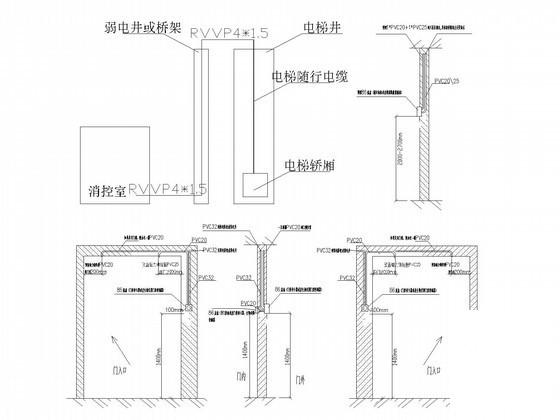

弱电系统管路预埋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
智能弱电施工 - 1 -
智能弱电施工 - 2 -
智能弱电施工 - 3 -
智能弱电施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：3.3 MB
- 收藏次数：0
-
文件名称：
附件-995856585080067878997.rar
