机场安检值班室电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计面积：50.15平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：二级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为重庆某安检值班室 电气施工图 。

概况：
该项目为重庆某机场建设项目中航站区总图工程—安检值班室，位于机场航站区内。总面积约为50.15平米，地上共1层，建筑高度约为5.9米。

设计范围：
电力配电系统；照明、插座系统；建筑物防雷、接地及安全防护；
综合布线系统；有线电视系统；视频监控、门禁系统。

部分图纸摘录：

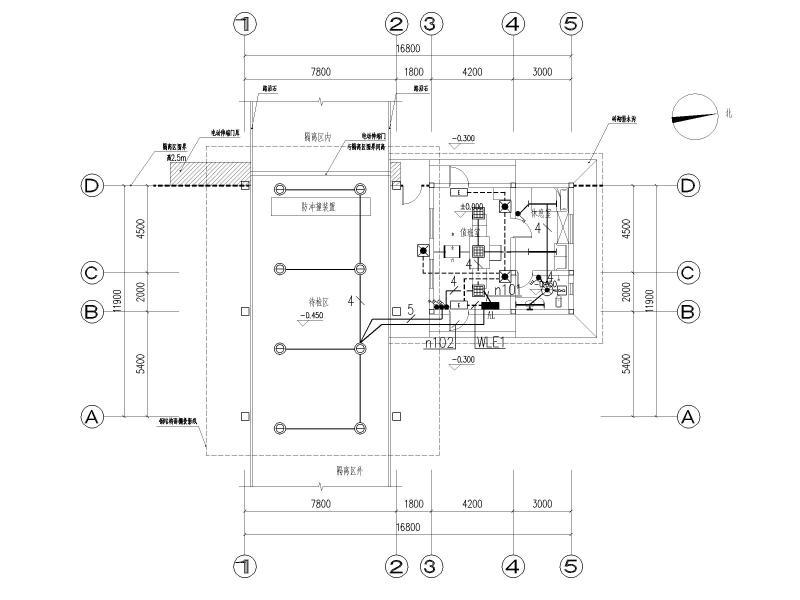

照明平面图

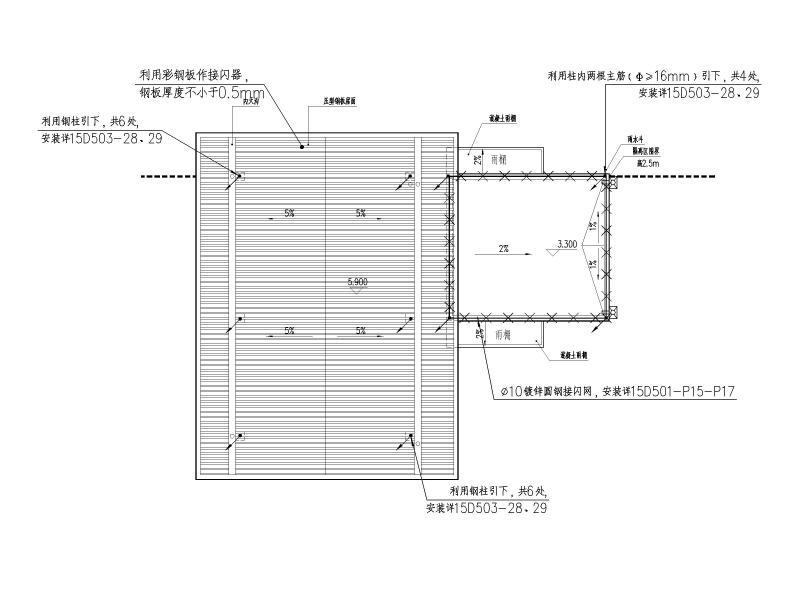

屋顶防雷平面图

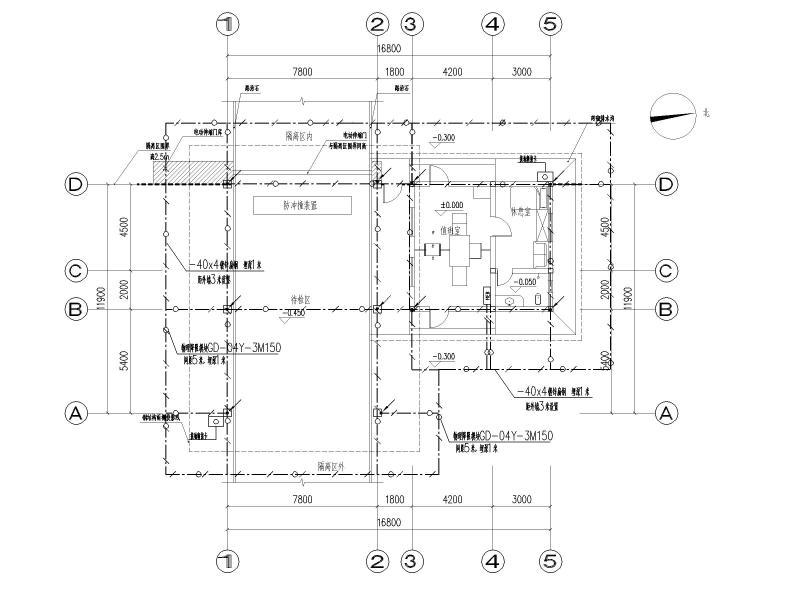

基础接地平面图

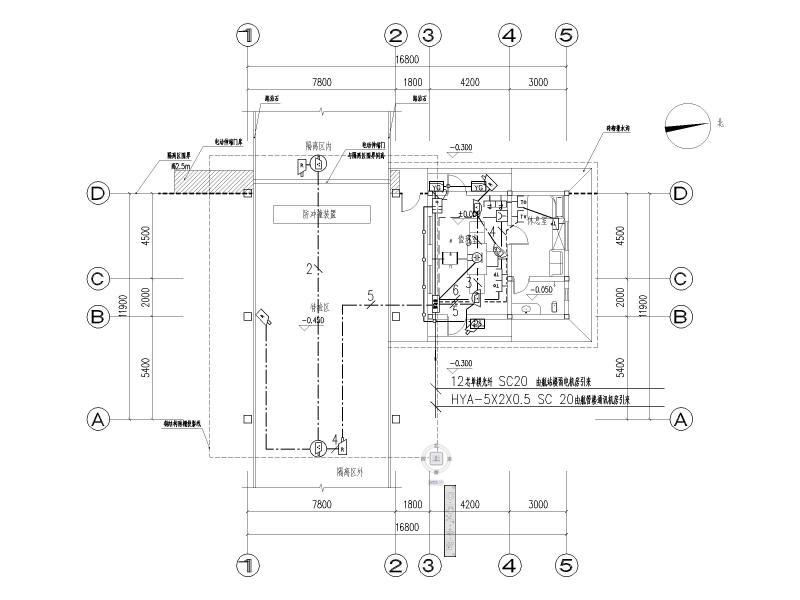

4弱电平面图

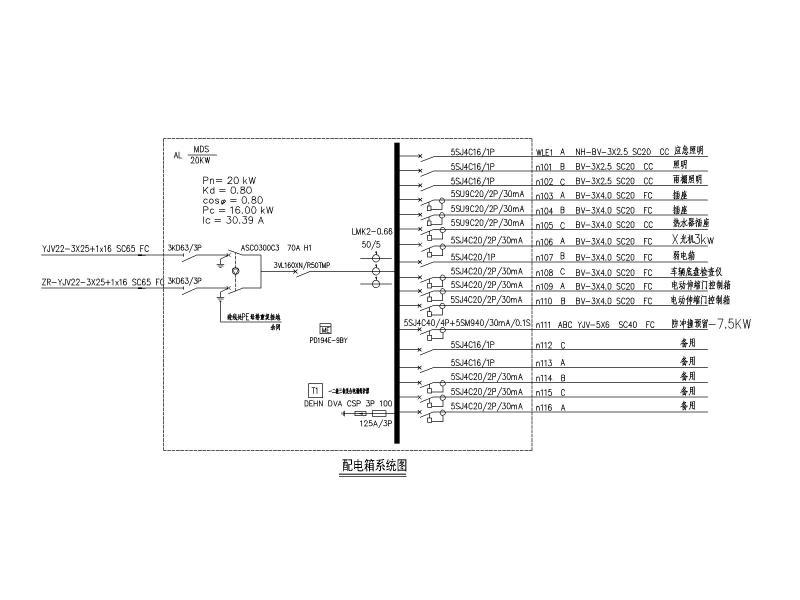

配电箱系统图
电缆电视系统图



安防监控系统图
