门卫值班室施工CAD大样图(水暖电建筑结构)

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 节点大样:等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:山东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为山东某住宅小区主入口大门(门卫值班室)施工图,包括水暖电建筑结构。

概况:
该项目为山东淄博某住宅小区主入口大门,框架结构。抗震设防烈度为七度。
供电由小区变配电室BPDS3引来一路220V/380V电源。
该项目采用TN-C-S供电方式,放射式供电。
照明、插座均由不同的支路供电;所有插座回路(壁挂空调除外)均设漏电断路器保护。

设计范围:
220/380V配电系统;照明、插座配电系统;动力配电;
电信系统;防雷接地系统;等电位联结。

部分图纸摘录:

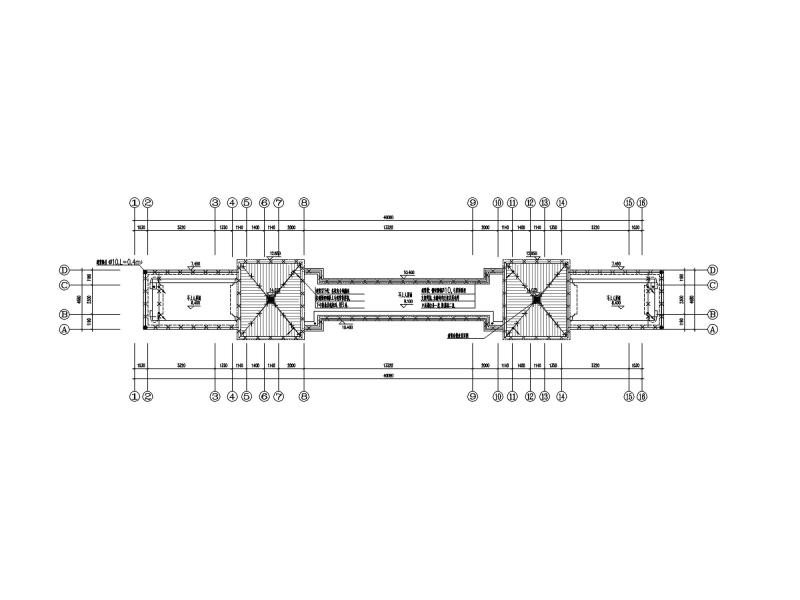

防雷平面图

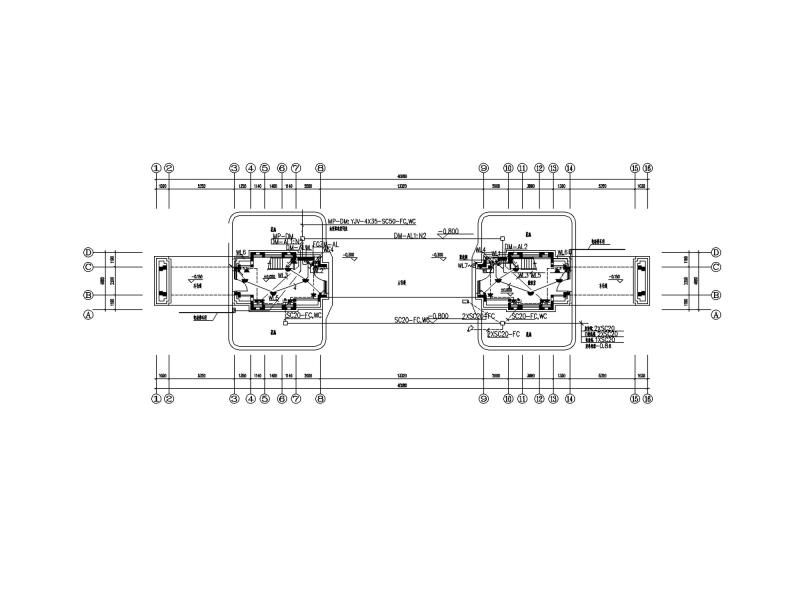

动力、照明、电信平面图

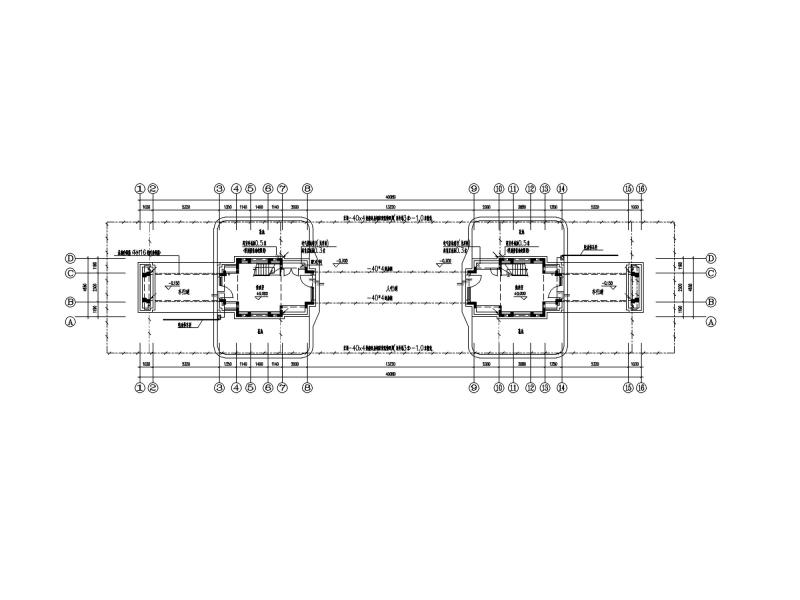

等电位联结平面图

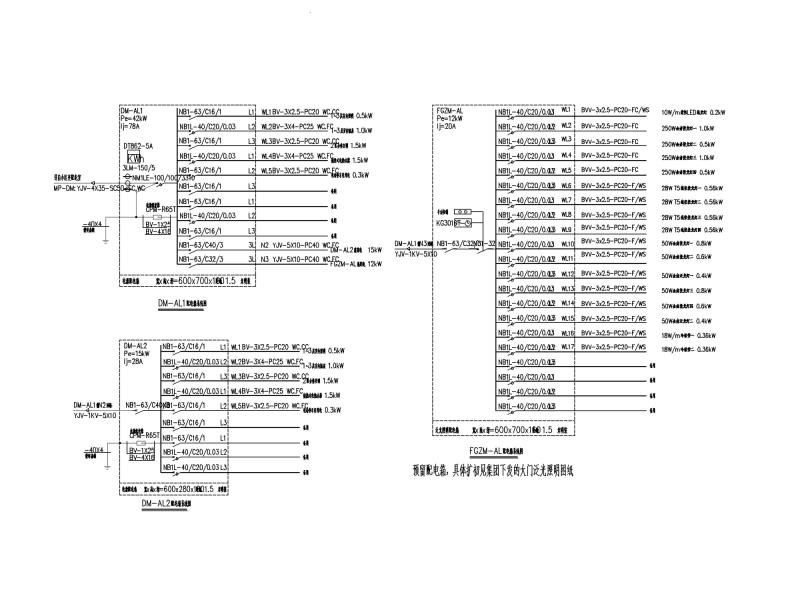

配电箱系统图

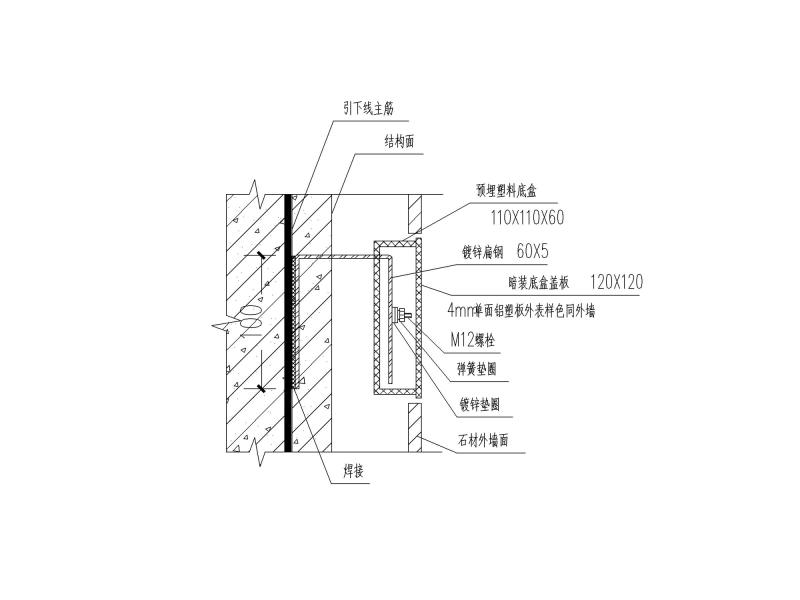

暗装接地电阻测试端子板做法大样图
塔顶避雷针详图
手孔井大样图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑结构大样图 - 1
    建筑结构大样图 - 1
  • 建筑结构大样图 - 2
    建筑结构大样图 - 2
  • 建筑结构大样图 - 3
    建筑结构大样图 - 3
  • 建筑结构大样图 - 4
    建筑结构大样图 - 4
  • 建筑结构大样图 - 5
    建筑结构大样图 - 5
  • 建筑结构大样图 - 6
    建筑结构大样图 - 6
  • 建筑结构大样图 - 7
    建筑结构大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
