][]钢结构4S店展厅结构施工CAD大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢结构:排架,门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.30kN/平方米
  • 参考图纸:17张

附件详情

该资料包含:
结构设计说明
基础布置图
大样图
预埋件布置图
屋面支撑布置图
屋面檩条布置图
夹层钢梁布置图
夹层楼面配筋图
墙梁布置图
柱间支撑布置图
GJ
钢梯大样图
共17张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

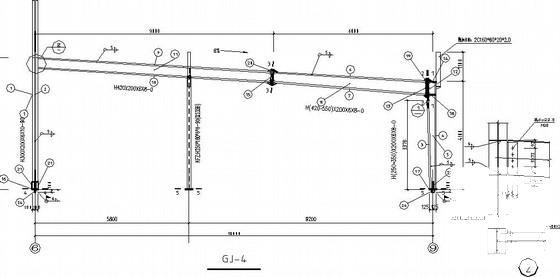

  • 钢结构大样图 - 1
    钢结构大样图 - 1

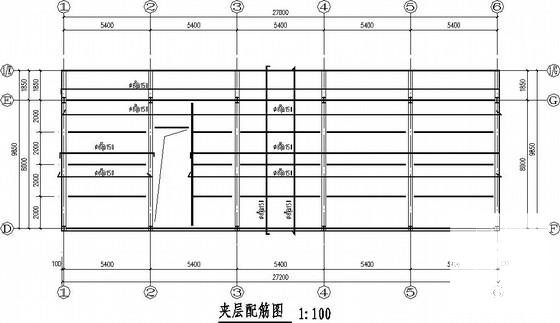

  • 钢结构大样图 - 2
    钢结构大样图 - 2

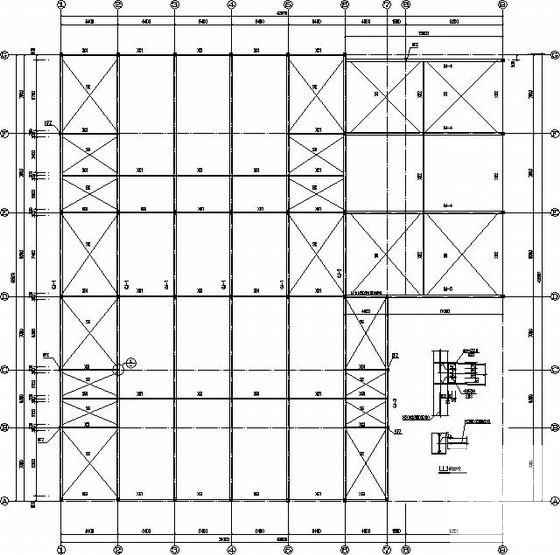

  • 钢结构大样图 - 3
    钢结构大样图 - 3

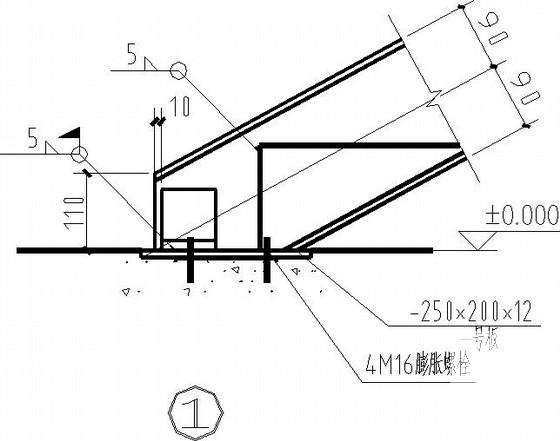

  • 钢结构大样图 - 4
    钢结构大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
