高层办公楼空调设计施工CAD大样图

附件详情

一、项目概要：
该项目为上海某办公楼工程，建筑高度为59.55m，总建筑面积约为45600m2，其中：地下一层，面积约为5000m2；地上十四层，面积约为40600m2。地下一层为汽车库及设备机房，地上一层至三层为餐厅、厨房、报告厅、会议室等；四层至十四层为办公用房。
二、设计内容

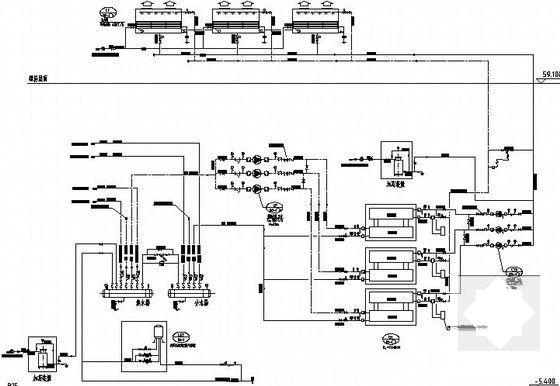

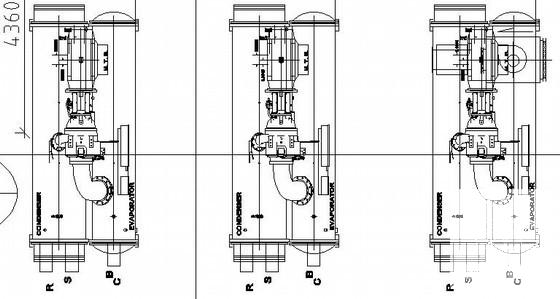

1. 空调冷源：设置三台螺杆式冷水机组，机房内相应设冷却泵三台、冷冻泵三台及闭式定压膨胀补水装置。冷却塔三台。
2. 空调热源：设置了3台制热量1400kW的热水锅炉；

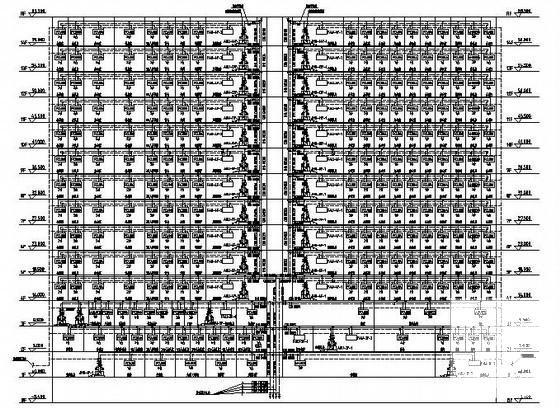

3. 空调水系统：水系统采用二管制。其中裙房部分采用异程式，主楼部分采用垂直异程水平同程式。空调冷、热水均采用一次泵变流量系统。
4. 空调系统

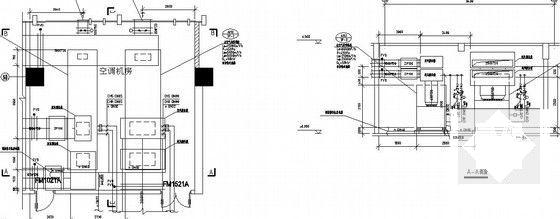

大空间公共用房采用全空气系统，气流组织采用上送下回或上送上回。会议室、小办公室、包房等等采用风机盘管加新风系统，设置热回收装置充分利用排风中的热能。
5. 通风、防排烟、节能自控等设计......

，图纸共37张。
