小高层办公楼空调通风排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:41930平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
项目位于江苏省,总建筑设计面积:41930m2,建筑高度35米。地上8层...
二、冷热源:
该项目空调冷热源由风冷变制冷剂多联空调系统提供,-1层~8层空调室外机均布置在屋顶上,共59套系统...
三、空调系统:
1.空调室内机形式按室内装饰风格及层高采用。
2.新风由室外采集,经全热交换式换气机,将新风与室内排风进行热交换后送至各个房间...
四、排烟系统:
1.地下室汽车库设置机械排烟系统,并按建筑防火分区划分防烟分区,防烟分区面积不超过 2000m^2。
2.一层监控大厅采用机械排烟,室内净高大于6m不划分防烟分区,机械排烟量按不小于60m3/(m2*h)计...
五、通风系统:
1.地下室汽车库设置机械排风系统,排风量按6次/h计算,补风优先考虑利用坡道自然补风,没有自然补风条件的采用机械补风。
2.卫生间排风量按换气次数不小于10次/小时计,利用门窗自然补风。
3.地下室变电所、高压室、弱电机房等平时设机械排风系统,排风量按换气次数8次/时计算...

图纸共33张。

空调 通风防排烟 平面图

加压送风系统

空调配管平面图

多联空调系统流程图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

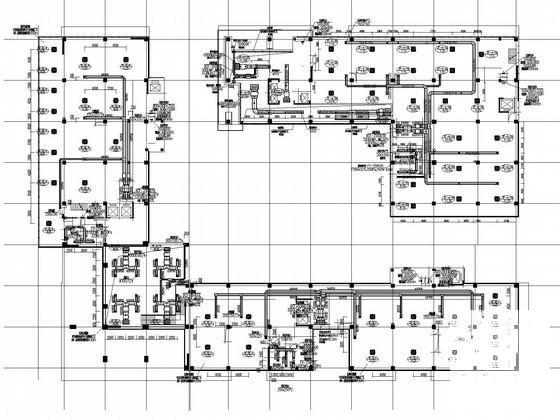

  • 高层办公楼设计图纸 - 1
    高层办公楼设计图纸 - 1

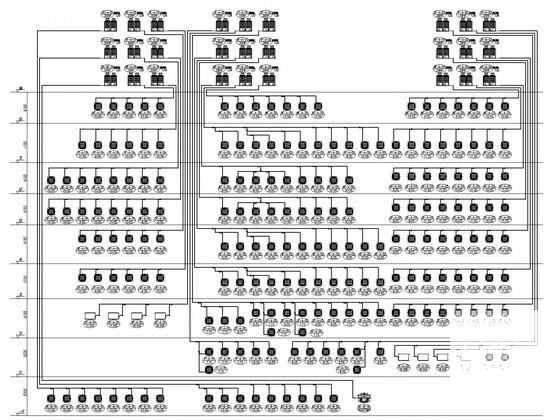

  • 高层办公楼设计图纸 - 2
    高层办公楼设计图纸 - 2

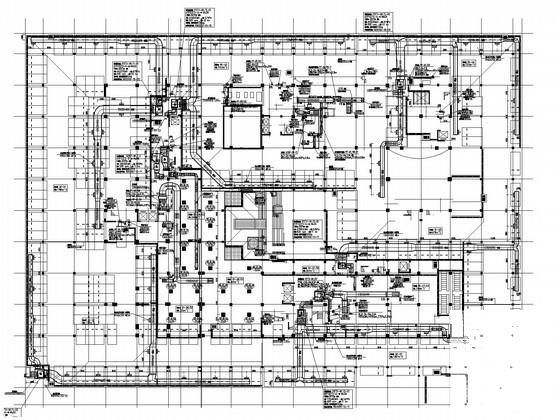

  • 高层办公楼设计图纸 - 3
    高层办公楼设计图纸 - 3

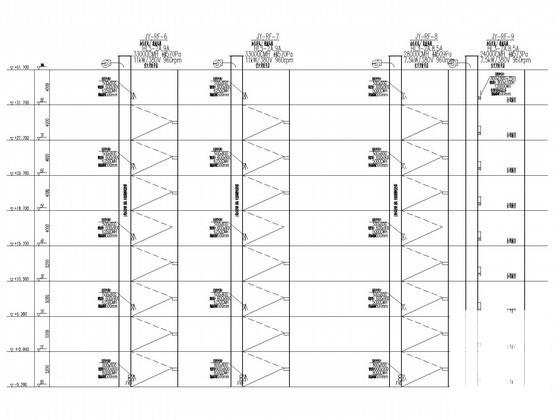

  • 高层办公楼设计图纸 - 4
    高层办公楼设计图纸 - 4

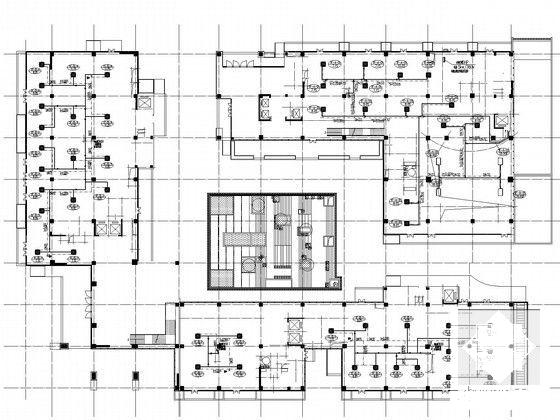

  • 高层办公楼设计图纸 - 5
    高层办公楼设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
