小高层办公楼空调通风防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计内容:空调,通风,防排烟,冷热源
  • 空调系统:全水系统
  • 送风方式:散流器送风

附件详情

一、项目概要:
地下一层,地上主体九层,地上部分设置集中空调系统...
二、冷热源:
冷热源由设置在屋面的热泵机组提供...
三、空调系统:
1.空调冷媒是由屋面热泵机组提供的7~12°C冷水。
2.空调热媒是由屋面热泵机组提供的40~45°C热水。
3.一~九层为风机盘管(水-水)系统,风机盘管为卧式暗装普通型。
4.气流组织为百叶风口上侧送,顶部下回风...
四、通风排烟系统:
1.地下室排烟风机、走廊排烟风机、楼梯间加压风机、排烟防火阀及走廊排烟风口等均受消防中心联动控制。
2.空调风系统及通风系统的风管和其机组连接均采用软接...

图纸共33张。

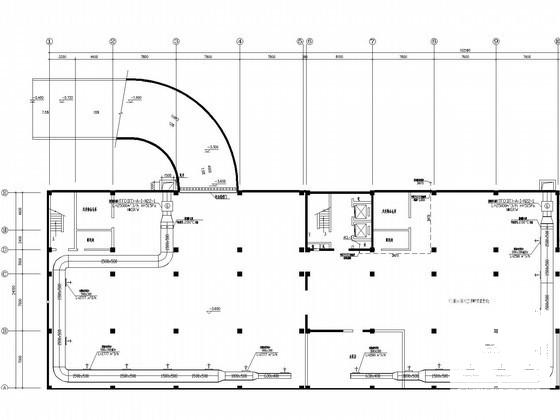

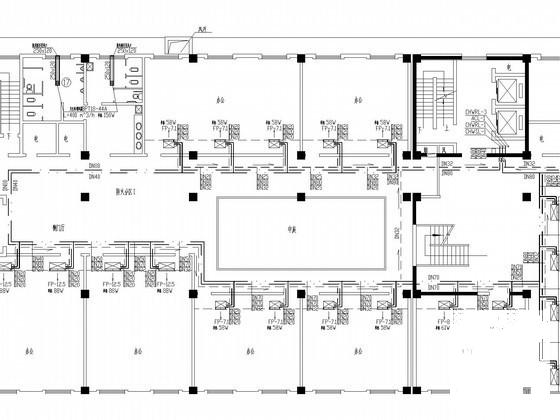

空调平面图

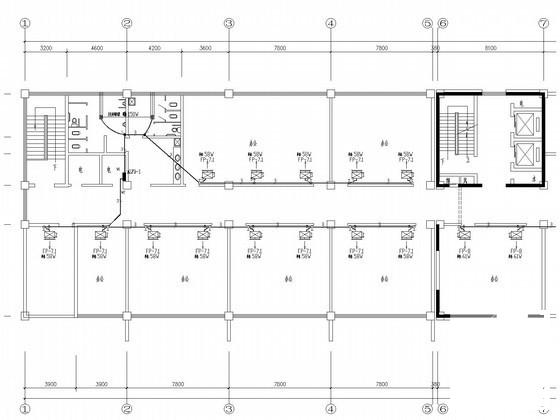

风机盘管配电

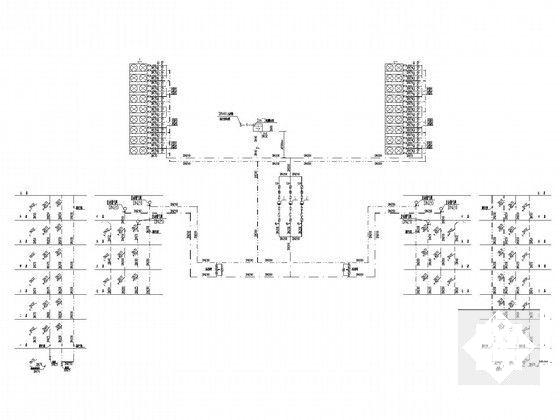

空调原理系统图

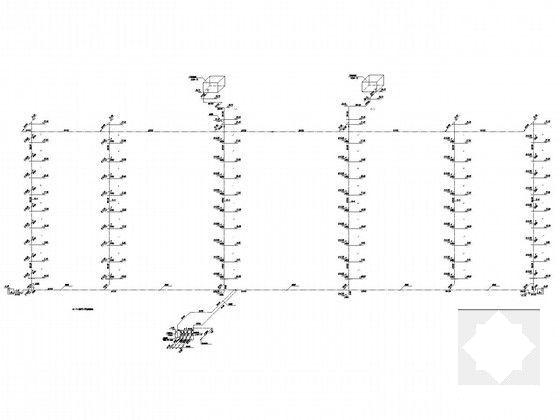

消火栓给水系统

给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层办公楼设计图纸 - 1
    高层办公楼设计图纸 - 1
  • 高层办公楼设计图纸 - 2
    高层办公楼设计图纸 - 2
  • 高层办公楼设计图纸 - 3
    高层办公楼设计图纸 - 3
  • 高层办公楼设计图纸 - 4
    高层办公楼设计图纸 - 4
  • 高层办公楼设计图纸 - 5
    高层办公楼设计图纸 - 5
  • 高层办公楼设计图纸 - 6
    高层办公楼设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
