4层商业中心广场暖通空调设计施工CAD大样图

  • 设计详细说明:有
  • 建筑高度类型:多层建筑
  • 建筑设计面积:51566.2平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

  • 暖通施工说明
  • K-4系统
  • 施工大样图
  • 空调平面图
  • 膨胀水箱安装示意图
  • 吊挂式空调机安装接管示意图
  • 风机盘管水管接管示意图
  • ......

附件详情

一、项目概要:
此建筑面积约51566.2m2。地下一层为生活超市,地上一层到三层为销售区域,四层为电影院....
二、冷热源:
空调制冷系统选用螺杆式风冷机组和风冷模块机组.......
三、空调系统:
厂房内采用吊顶式全空气系统。
冷水输送管路采用双管制竖向异程管网系统系统采用高位膨胀水箱定压......
四、通风排烟系统:
公共卫生间设机械排风系统,采用经过门缝或门上百叶风口自然补风系统.....

图纸共18张。

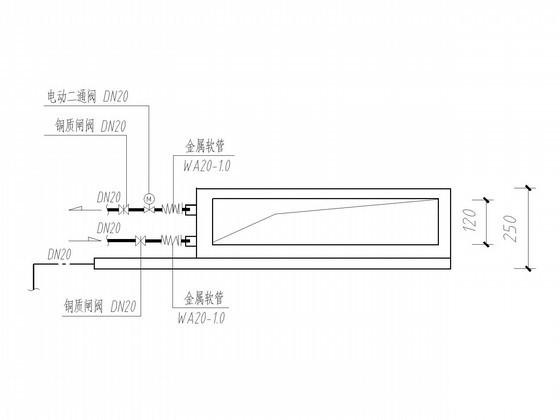

风机盘管接管详图

吊挂式空调机安装接管示意图

K-3系统

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

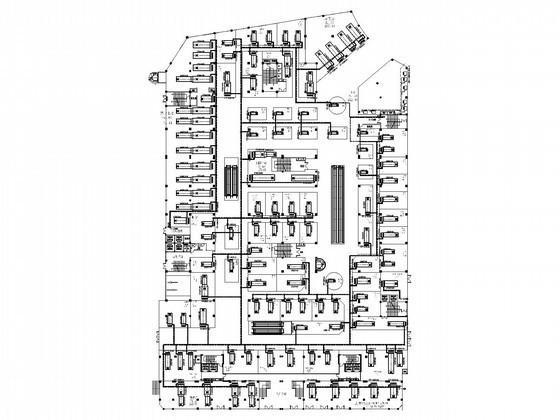

  • 商业中心广场设计 - 1
    商业中心广场设计 - 1
  • 商业中心广场设计 - 2
    商业中心广场设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
