多层商业裙楼暖通空调系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:100000平方米
  • 建筑地上层数:5层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 空调水管平面总图
  • 空调水管平面图
  • 裙楼空调系统流程图
  • 裙楼空调水系统图
  • 空调主机房大样图
  • 通风平面图
  • ...

附件详情

一、项目概要:
项目位于广州市,裙楼总建筑面积约10万平方米,建筑类别为商业、超市、餐饮等,本建筑地下四层,地上五层,建筑高度为35m...
二、冷热源:
冷热源采用离心式冷水机组及螺杆式冷水机组...
三、空调系统:
1.空调水系统:该项目采用两管制变水量系统.垂直立管采用同程式,水平管道采用异程式系统。
2.冷冻水水泵系统采用一次泵系统,变流量运行。
3.新风负荷由空调处理器承担,经新风空调处理器处理后送入室内...
四、通风系统:
1.卫生间采用机械补风,排风换气次数10次/h,补风量不小于排风量的50%。
2.主机房、水泵房采用机械补风,排风换气次数6次/h,补风量不小于排风量的50%...

图纸共26张。

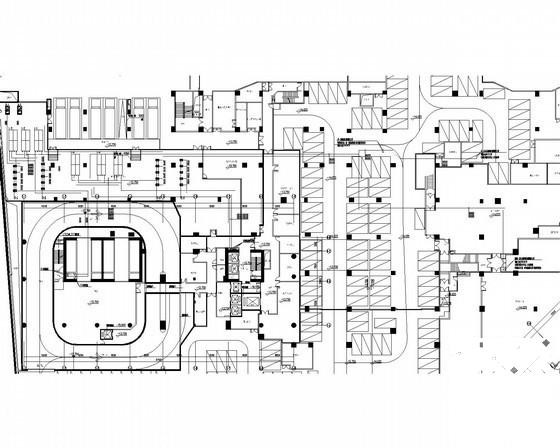

地下通风平面图

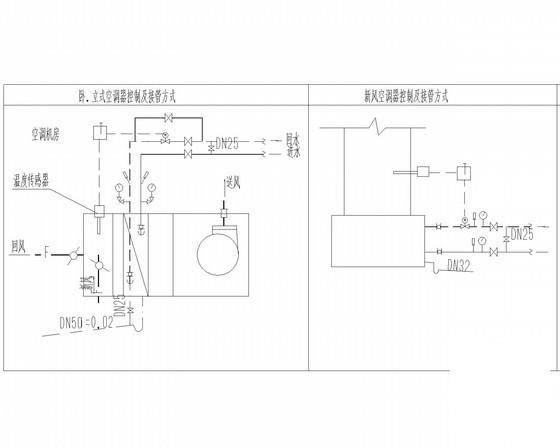

空调器控制及接管方式

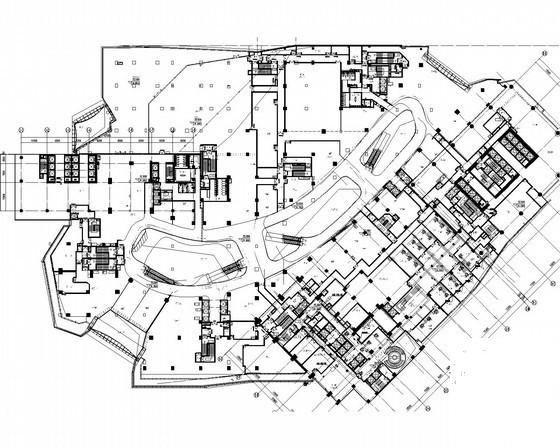

空调水管平面图

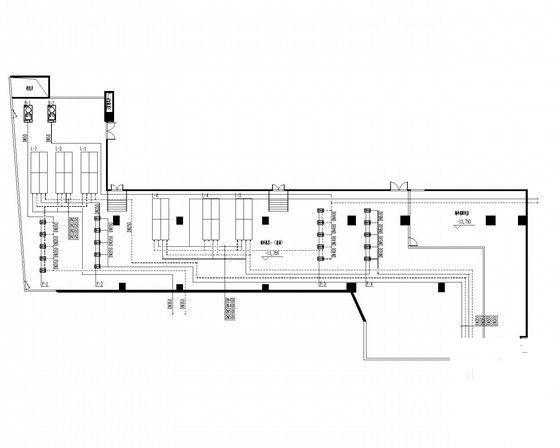

空调主机房一管路平面图

裙楼空调系统流程图

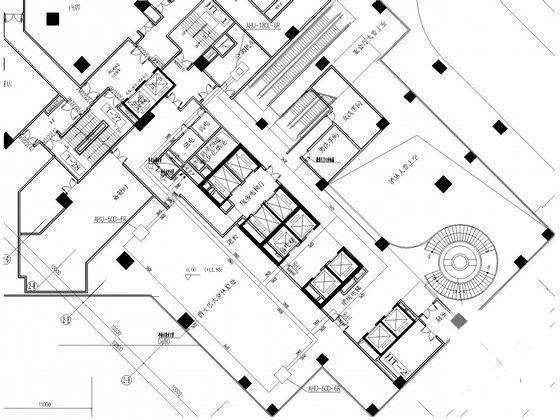

空调风管平面拆分图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 暖通空调大样图 - 1
    暖通空调大样图 - 1
  • 暖通空调大样图 - 2
    暖通空调大样图 - 2
  • 暖通空调大样图 - 3
    暖通空调大样图 - 3
  • 暖通空调大样图 - 4
    暖通空调大样图 - 4
  • 暖通空调大样图 - 5
    暖通空调大样图 - 5
  • 暖通空调大样图 - 6
    暖通空调大样图 - 6
  • 暖通空调大样图 - 7
    暖通空调大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
