多层行政商业办公楼空调系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计内容:空调
  • 项目所在地:山西

附件详情

一、项目概要:
该建筑为山西一行政商业办公楼,地上三层...
二、空调冷热源:
夏季采用一台风冷涡旋式冷水机组置于楼顶...
三、空调系统:
1.一层餐厅采用全空气空调系统,由一台吊顶空调机组负担,设新风、回风混合,设机械排风。
2.一层其余部分设计风机盘管空调系统。
3.二、三层设计新风+风机盘管空调系统...

图纸共13张。

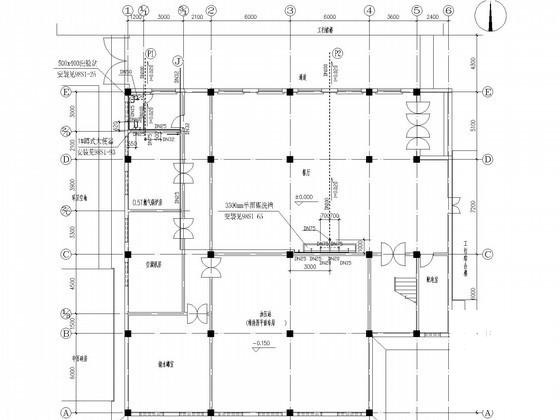

给排水系统图

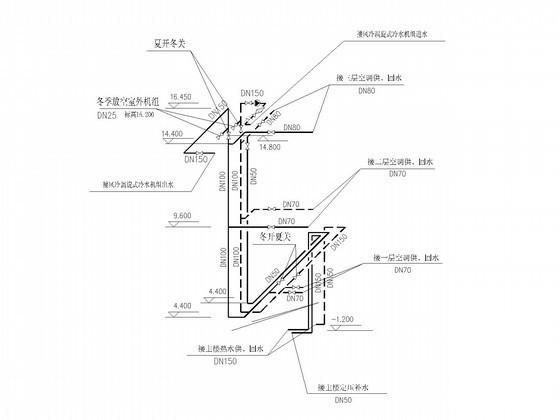

空调水系统系统图

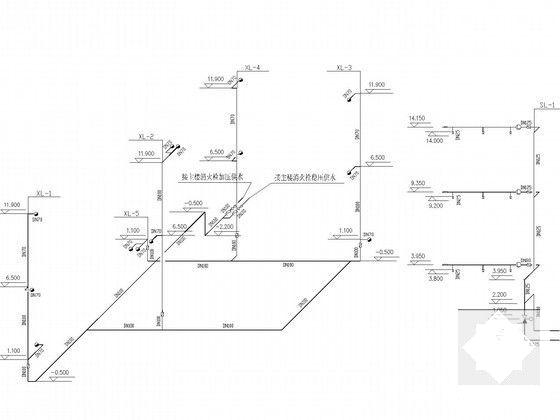

消火栓系统图

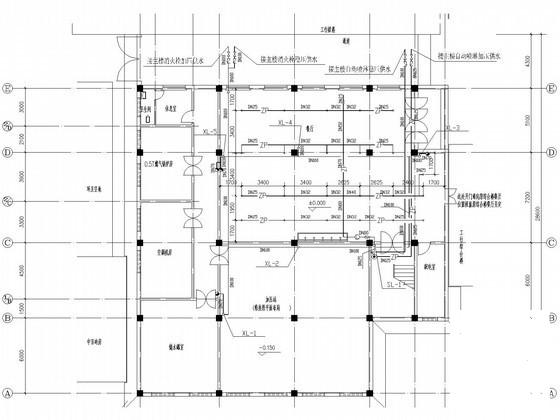

消防平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

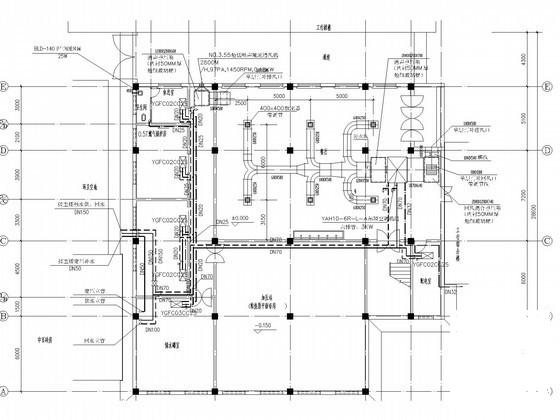

  • 行政办公楼设计图纸 - 1
    行政办公楼设计图纸 - 1
  • 行政办公楼设计图纸 - 2
    行政办公楼设计图纸 - 2
  • 行政办公楼设计图纸 - 3
    行政办公楼设计图纸 - 3
  • 行政办公楼设计图纸 - 4
    行政办公楼设计图纸 - 4
  • 行政办公楼设计图纸 - 5
    行政办公楼设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
